OSPF协议配置

1. 实验目的
   通过本实验，可以掌握以下技能：
    配置接口IP地址。
    配置OSPF协议。
    验证OSPF协议配置。

2. 设备需求
    Cisco路由器3台，分别命名为twins、sa和gill。其中twins具有2个串行接口；sa具有1个以太网接口和一个串行接口；gill具有1个以太网接口和一个串行接口。
    1条交叉线序双绞线。
    2条串行接口线。
    1台access server，及用于反向Telnet的相应电缆。
    1台带有超级终端程序的PC机，以及Console电缆及转接器。

3. 拓扑结构及配置说明

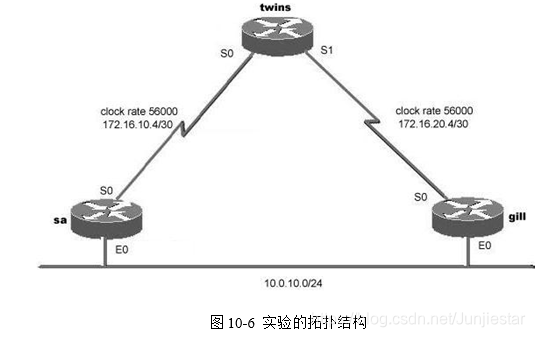

   实验的拓扑结构如图10-6所示。通过2对交叉线序双绞线分别把twins和sa连接起来，twins和gill连接起来。


4. 实验配置
   1.　基本网络配置
   2.　配置OSPF协议

5. 验证OSPF协议配置:







具体操作如下：

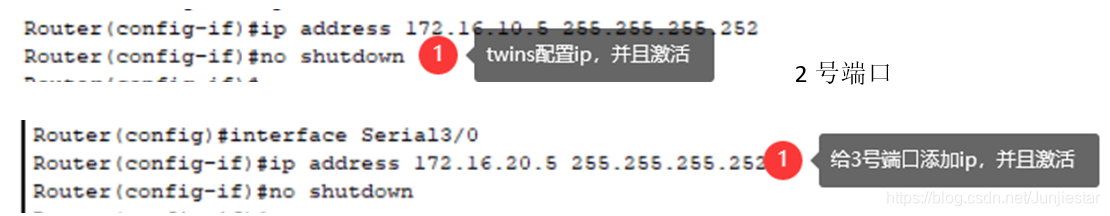

首先给三个路由器配置ip，激活：
Twins：

Sa：
Gill：

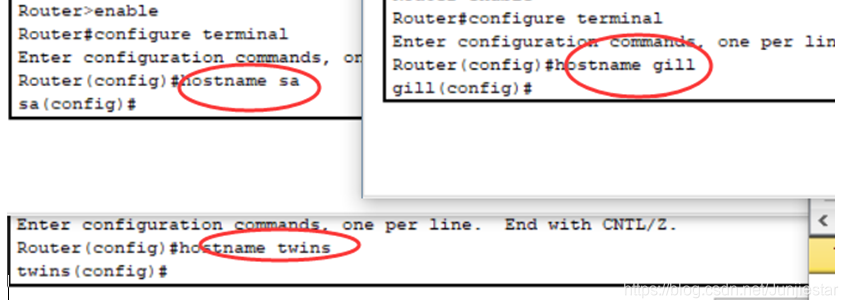

给三个交换机命名：

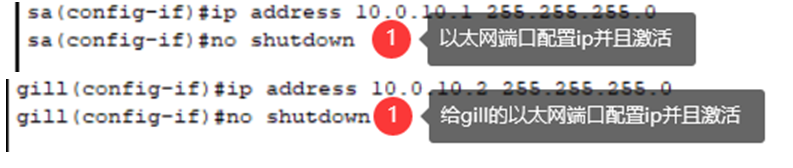

配置两个以太网端口：

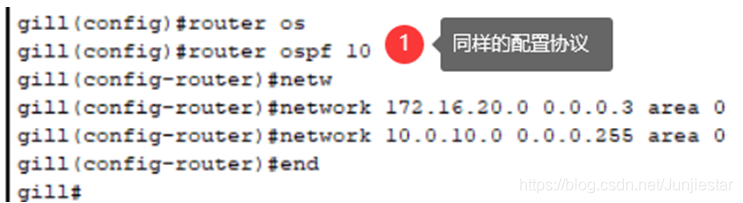

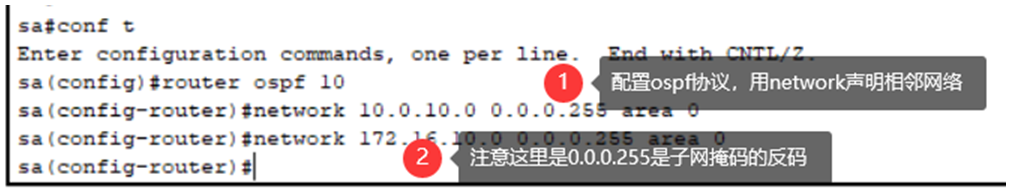

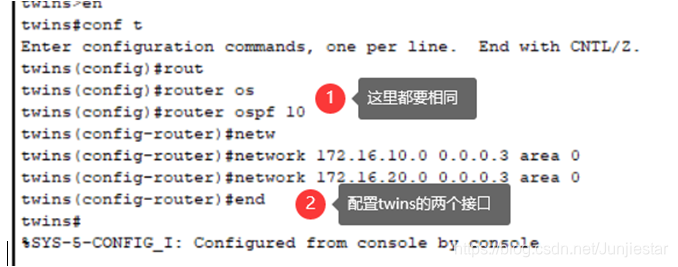

配置ospf协议：
Sa：

Twins：
Gill：
这两个都是要注意不是用子网掩码，因为以太网端口是255.255.255.252所以填写0.0.0.3

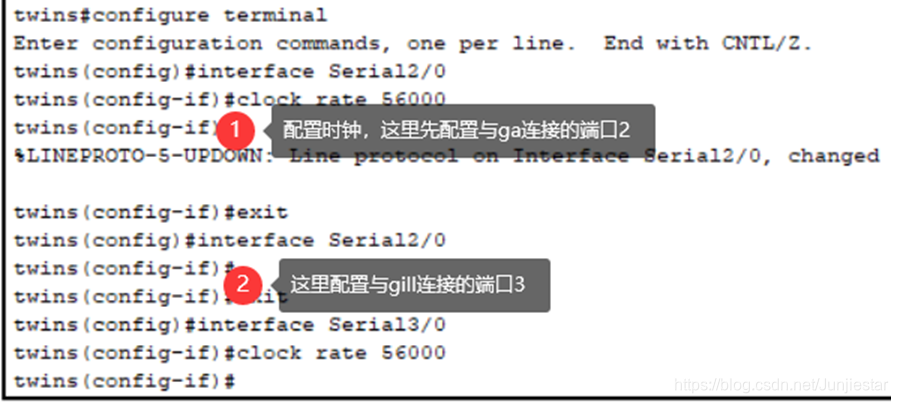

配置时钟56000
接下来是验证：

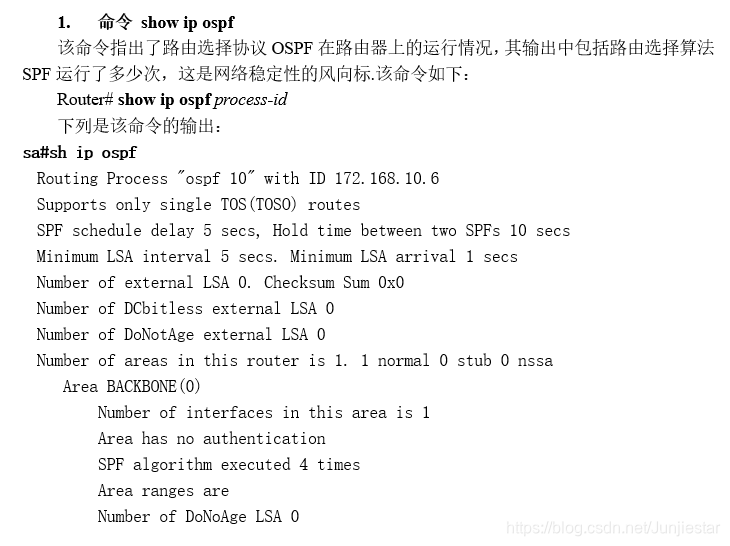

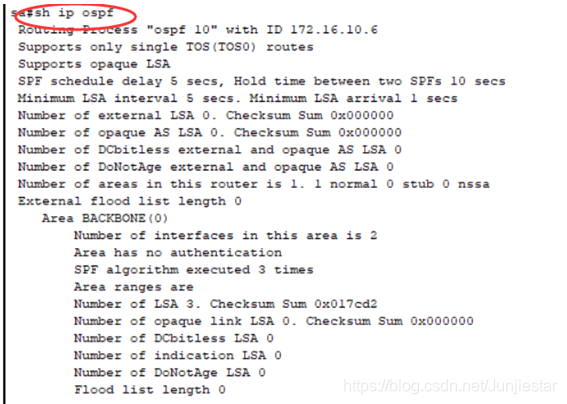

该命令指出了路由选择协议OSPF在路由器上的运行情况，其输出中包括路由选择算法SPF运行了多少次

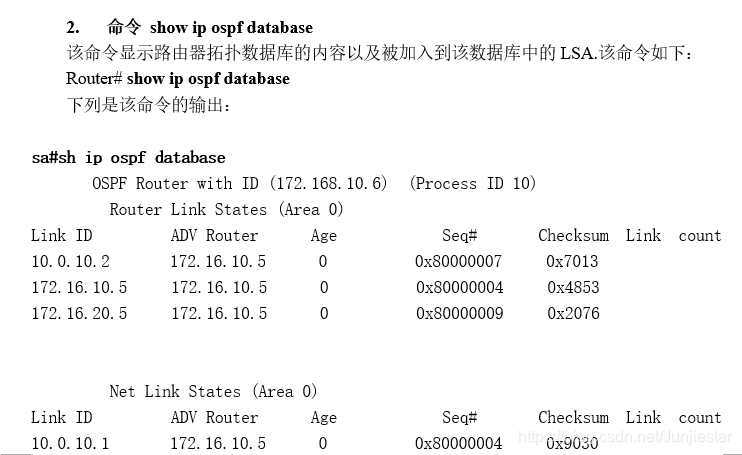

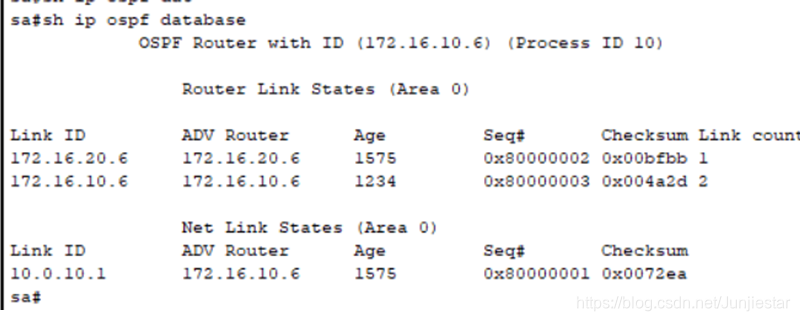

该命令显示路由器拓扑数据库的内容以及被加入到该数据库中的LSA.

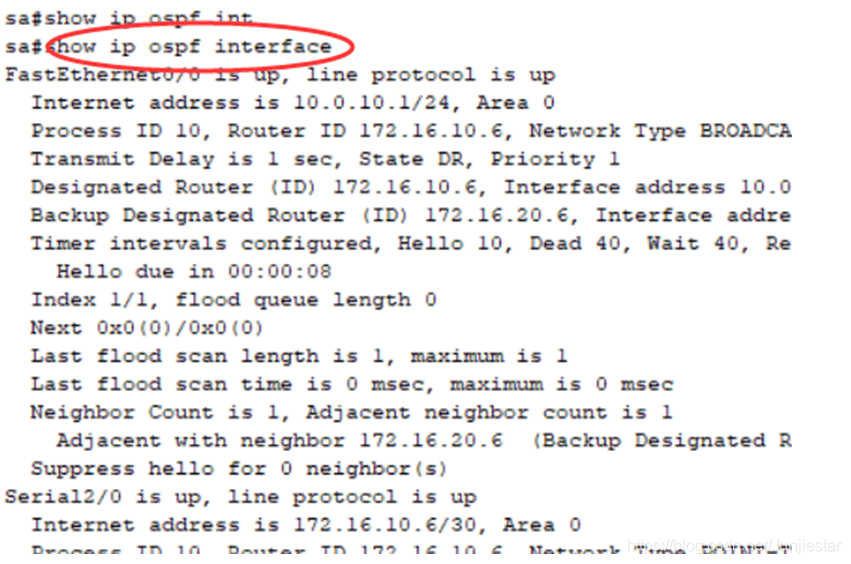

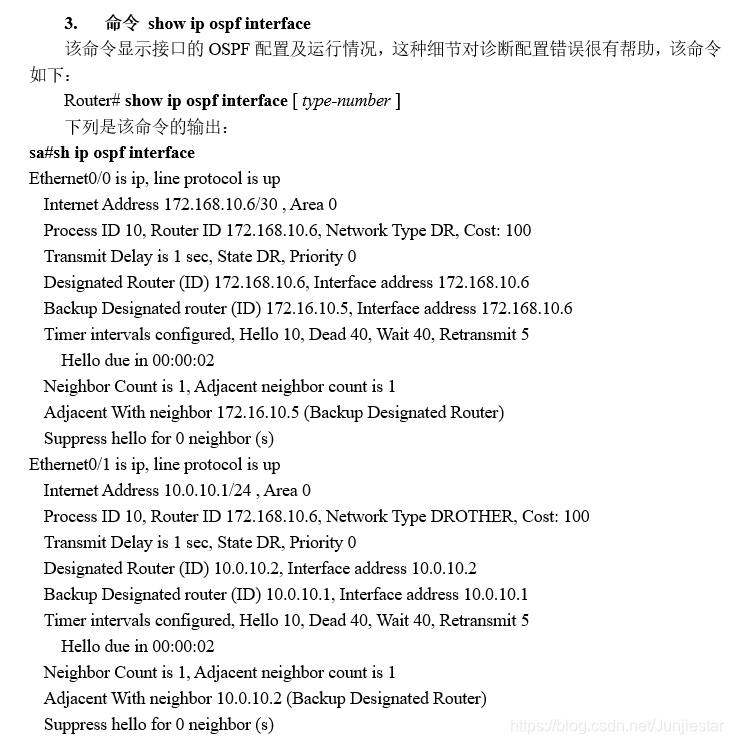

该命令显示接口的OSPF配置及运行情况

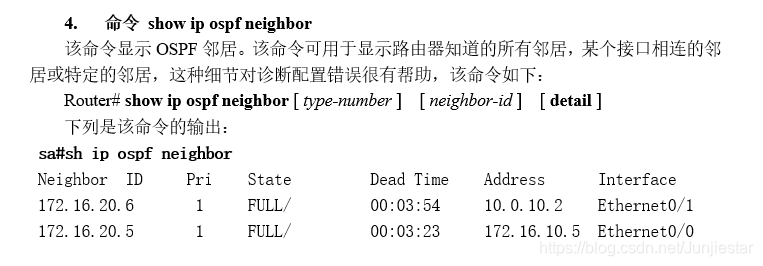

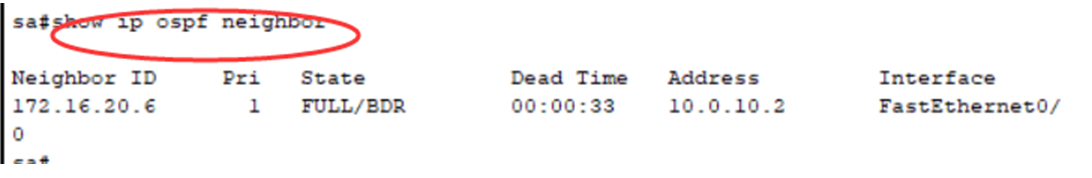

该命令显示OSPF邻居。

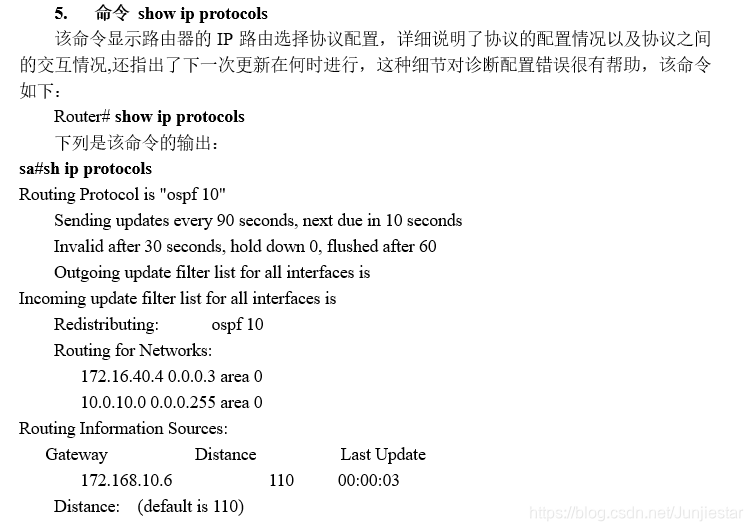

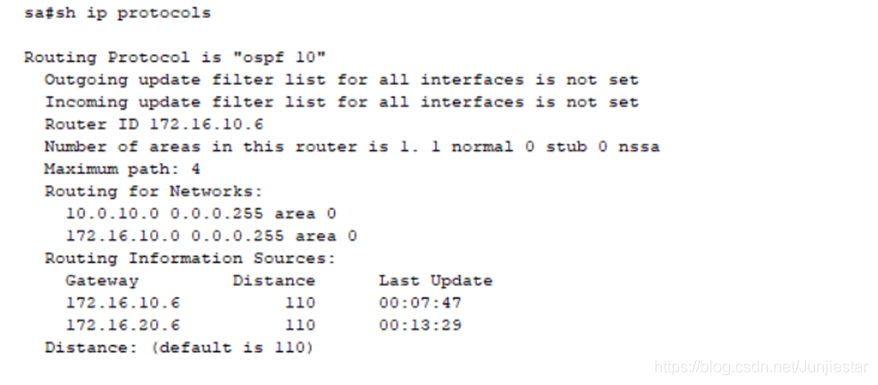

该命令显示路由器的IP路由选择协议配置，详细说明了协议的配置情况以及协议之间的交互情况。

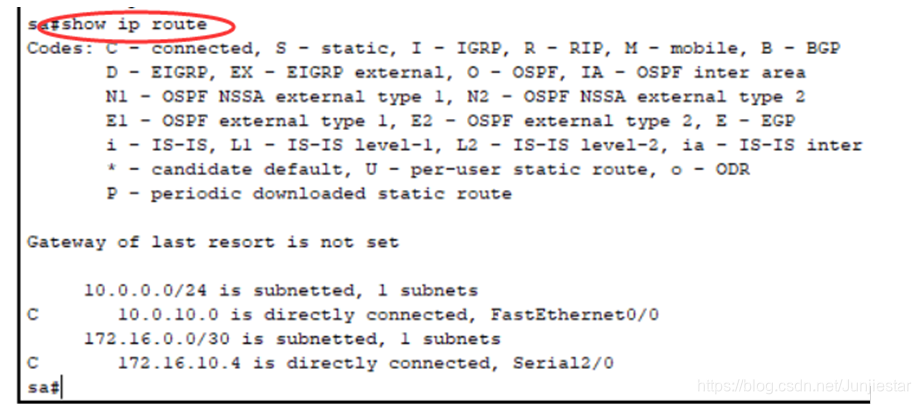

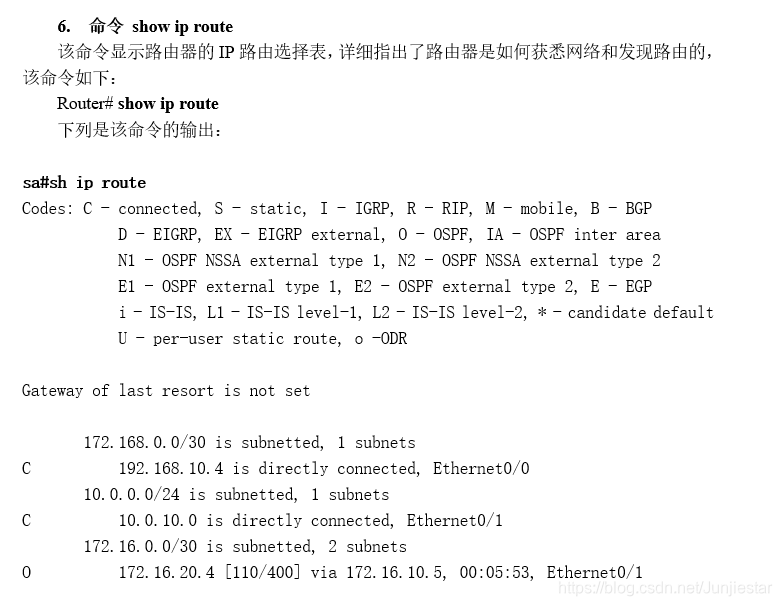

该命令显示路由器的IP路由选择表，详细指出了路由器是如何获悉网络和发现路由的
