CoAP 本地控制可靠性：发现、会话与重启恢复

摘要

本文链路中的 CoAP 运行在 UDP 之上，常见失败表象是：控制端已经发出请求，设备却没有回复。根因未必在网络，也可能是双方对设备身份、Session 或消息序列的理解已经不一致。

本文以 OpenHarmony iot_management 的本地控制链路为背景，梳理双端口发现、设备信息合并、baseUrl、PUUID、Session、sequence 与重启恢复之间的关系，并给出一套从报文到业务状态的排障方法。

关键字

CoAP、设备发现、5683、5686、PUUID、Session、sequence、状态一致性

1. 可靠性不是“能发包”

本工程采用 CoAP over UDP，不会替应用维护“对端是否仍保存旧会话”这类业务状态。本地控制的可靠性也不只是重传，而是网络、设备身份和安全会话三类状态同时收敛：

任何一层不一致，应用都可能看到“请求已发送但没有回复”。因此必须同时确认报文到达、设备校验条件、响应去向和业务状态变化。

2. 本文工程中的 5683 与 5686：两类协议阶段

本文工程将首次接入与认证后控制分在两个端口上：

端口	主要职责	典型能力
5683	接入与配置平面	CloudSetup 发现、PIN/SPEKE、CloudSetup、主动事件
5686	认证后控制平面	本地控制发现、Session 管理、加密控制

5683 让“已联网但未身份化”的设备具备安全接入条件；5686 服务于已具备身份材料后的本地控制。端口不同不表示两台设备，而是同一设备在不同协议阶段暴露不同能力。

RFC 7252 定义 UDP 5683 为 CoAP 默认端口；5686、上述 URI 及能力分工均是本文工程的协议约定，并非 CoAP 的通用端口语义。RFC 7252 对 IP 组播请求要求使用 NON 消息；IPv4 广播是否可用、设备是否响应，则还受网络与工程实现约束。

这里有一个常见误解：在本文工程的发现实现中，控制端的扫描请求可以发往广播或组播地址，设备响应会按请求源地址和临时 UDP 源端口单播返回。RFC 7252 也规定，服务器若响应组播请求，应使用单播响应。抓包若只过滤 udp.dstport == 5683 || udp.dstport == 5686，往往只能看到请求，遗漏返回到临时端口的响应。

3. 发现结果：合并而非叠加

5683 和 5686 的响应到达顺序与字段完整度都可能不同：前者常提供网络地址和基础信息，后者补齐 devId、authCodeId 与 sessId。控制端应把它们归并为同一逻辑设备，而不是把每条响应都展示成新设备。

推荐的匹配优先级如下：

物理 UDID
  ↓
MAC + SN / prodId + SN
  ↓
CoAP devId
  ↓
baseUrl（最后兜底，不能作为长期唯一身份）

合并的核心原则是“非空补充，不用空字段覆盖有效字段”。否则，较晚到达但信息不完整的发现响应，可能把已经获得的 authCodeId 或 devId 清空，导致设备看似在线却无法继续连接。

4. 地址、PUUID 与请求关联

本节的 baseUrl、PUUID、CloudSetup、/.sys/sessMngr 与 e2eCtrl 都是本文工程定义的字段或资源，不属于 RFC 7252 规定的标准资源或 CoAP Option。

4.1 baseUrl 只表示设备主机地址

发现结果中的 baseUrl 应是设备可达地址，例如 10.194.20.68，不应混入 scheme、端口或 URI。客户端根据业务统一构造目标：

SPEKE       coap://<baseUrl>:5683/SPEKE/v2
CloudSetup  coap://<baseUrl>:5683/CloudSetup/v2
Session     coap://<baseUrl>:5686/.sys/sessMngr
控制命令    coap://<baseUrl>:5686/e2eCtrl

设备端 IP 字节序处理错误时，发现响应仍可能到达控制端，但后续请求会被发往错误地址。因此，baseUrl 必须同时通过日志、抓包和实际网段核对。

4.2 PUUID 标识控制端，不等同于密钥

PUUID 是控制端在本地控制协议中使用的稳定标识，通常作为自定义 CoAP Option 携带。它的目标是让设备区分控制端实例，而不是代替 authCode 或会话密钥。

PUUID 应具备以下特性：

• 首次生成后在本地稳定保存；
• 不依赖某次 DHCP 地址或单台设备信息；
• 不以完整明文输出到普通日志；
• 生成或读取失败时明确报错，而不是发送空 Option。

若设备端要求 PUUID 非空，控制端遗漏该 Option 时，设备可能主动丢弃请求。此时“抓包没有设备回复”不等于广播没有到达设备，而是协议校验在设备端提前结束。

4.3 Token 关联请求与响应

CoAP 的 Token 用于把响应分派回对应请求；Message ID 用于确认和重复检测；二者都不能替代业务 Session ID。Message ID 也不能代替 Token 做通用请求—响应关联，尤其在分离响应场景中两者承担的职责不同。

字段	解决的问题
Token	响应属于哪一次客户端请求
Message ID	CoAP 消息确认与重复检测
sessId	当前业务安全会话是谁
sequence	当前安全会话中的消息顺序

因此，设备响应 Token 不匹配时，客户端即使收到了 UDP 包，也可能无法命中原请求回调，最终表现为超时。

5. Session：先验证，再复用

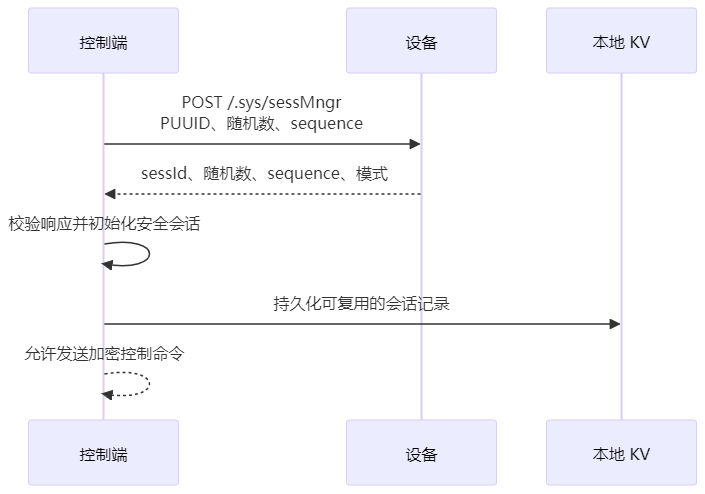

身份材料校验通过后，控制端通过 /.sys/sessMngr 创建本地控制 Session。拿到 sessId 只是开始；响应字段、密钥派生输入、sequence 和加密模式均通过校验后，Session 才可使用。

以下情况不应继续使用该记录：

1. sessId、认证材料、密钥输入或 sequence 不完整；
2. 本地记录过期，或本地时钟异常；
3. 5686 发现返回的 sessId 为空；
4. 5686 发现返回的 sessId 与本地不同；
5. 安全管理器无法初始化加密/解密上下文。

可复用的 Session 必须同时存在于“本地持久化记录”和“设备当前运行状态”中。本地 KV 有旧记录，不能证明设备重启后仍持有同一个 Session。

6. sequence：允许跳号，禁止回退

sessId 解决“使用哪个会话”，sequence 解决“会话内第几条消息”。在本文工程中，它用于抵抗重复和重放，基本约束是同一 Session 内单调递增；其字段格式、持久化顺序和是否允许跳号均是本地控制协议约定，不是 CoAP 标准字段。

读取当前 sequence
        ↓
分配下一个 sequence
        ↓
构造加密报文与 CoAP Option
        ↓
持久化已分配的值
        ↓
提交网络发送

若先发送、后持久化，进程在发送后崩溃可能导致重启后重复使用旧 sequence；若已持久化但发送失败，sequence 会出现跳号。对多数单调递增校验而言，跳号通常可接受，回退才会带来重放风险。

Session ID 也要注意编码边界：日志或 JSON 中的 32 个十六进制字符，若协议 Option 定义为 16 字节二进制值，写入 Option 前必须先解码。把文本直接当作 32 字节 option 发送，会造成长度与内容不匹配。

7. 设备重启：让状态重新收敛

设备端通常只在内存中保存运行时 Session，而控制端可能把 Session 写入 KV。设备重启后会出现典型的状态分裂：

控制端：仍保存旧 Session
设备端：运行时 Session 已丢失

正确策略不是让设备“接受未知 Session”，而是让控制端依据新的发现结果失效旧记录并重新建会话：

控制命令超时或设备明确拒绝时，也应标记本地 Session 失效并提示上层重新连接；业务命令不宜无条件自动重放，避免设备已执行而响应丢失时重复执行。

8. 主动事件：绑定真实接口

普通控制响应回到控制端临时 UDP 端口；设备主动事件则需要知道控制端当前可达的本地地址。在本文工程中，主动事件使用控制端实际接口 IP 的 5683 监听端口。

控制响应：设备 5686 → 控制端临时 UDP 端口
主动事件：设备 → 控制端实际 IP:5683

监听 0.0.0.0 虽然方便，但会把多个接口的数据混在一起，也无法明确告诉设备事件应该发回哪个地址。更稳妥的做法是绑定当前 WLAN 或 SoftAP 的实际 IP；当网络切换、DHCP 地址变化或 Wi-Fi 重连时，停止旧监听并重新绑定。

9. 从网络到业务的排障

层级	典型现象	优先检查
网络层	请求发出但无任何响应	IP、路由、AP 组播策略、设备端口
发现层	只有基础信息或身份字段为空	5686 响应、PUUID、临时响应端口
合并层	同一设备显示多条记录	UDID、MAC/SN、devId 合并条件
身份层	authCodeId 为空	CloudSetup 是否成功、身份是否持久化
Session 层	重启后无法控制	远端 sessId、本地 KV、重建分支
加密层	设备收到但拒绝/解密失败	Session ID 编码、派生参数、sequence
业务层	CoAP 成功但状态未变	serviceName、payload、设备业务处理

抓包时优先按设备 IP 观察双向流量：

ip.addr == <device-ip>

仅用于确认发现请求时，可补充：

udp.dstport == 5683 || udp.dstport == 5686

第二条过滤条件只覆盖“发往设备服务端口”的方向，不能替代按设备 IP 的双向观察。

参考

• RFC 7252：The Constrained Application Protocol (CoAP)
• RFC 9175：Echo, Request-Tag, and Token Processing for the Constrained Application Protocol (CoAP)
