有偿求助：采用MIPI转LVDS桥接芯片，无法点亮LVDS屏
DP323 2025-09-23 17:30:07
53
评论
分享
有一台15寸工控屏1024*768，主芯片是RK3568，在LCD模块采用了MIPI转LVDS桥接芯片（东芝TC358775XBG），适配OHOS4.1时背光可亮，但LVDS屏幕黑屏无画面显示，可以进入OHOS系统；屏参是厂家提供且经过验证的，这方面的问题可以排除；走的是Linux DRM路线，没有走HDF框架；Selinux都尝试过了，无效；附件中有“串口日志”和“原理图”，控制台查看的相关信息如下：

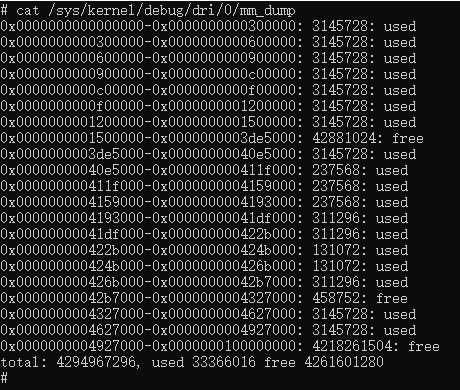

1. 查看drm buffer 情况

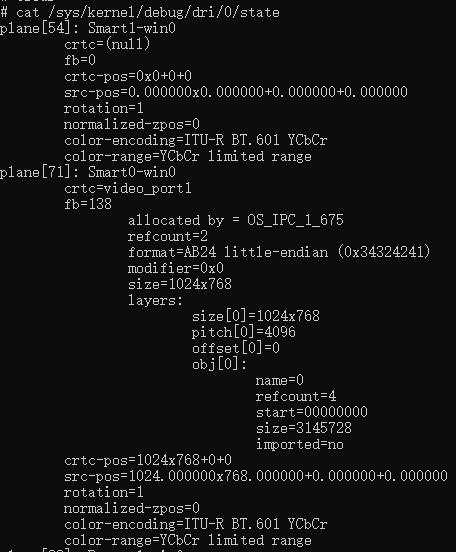

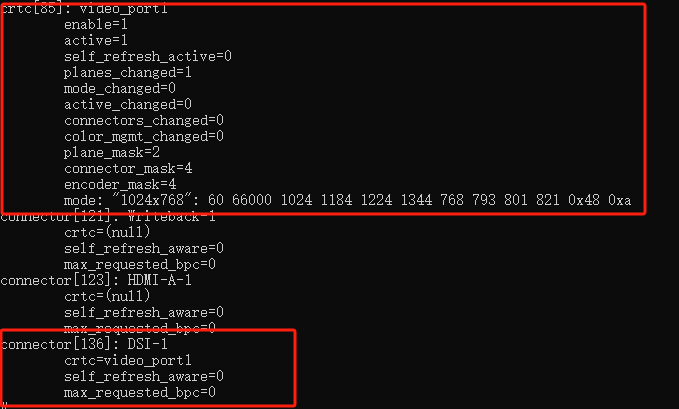

2. 查看状态信息

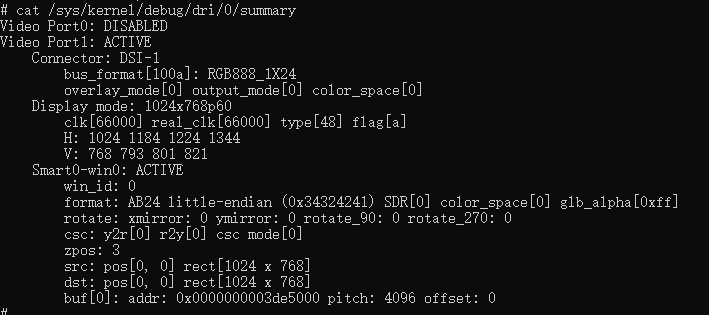

3. 查看/sys/kernel/debug/dri/0/summary
请大佬们不吝赐教，一旦解决高价有偿回馈，任务紧急，随时可以电话与我联系：18569085854，感谢大家~！
您需要先 登录 才能评论/回答
写回答
全部评论(5)
先确认vop输出buffer有没有问题，没问题再确认转换芯片的输出信号，这两步都没问题，应该是lvds屏问题
赞
2025-09-24 09:36:26

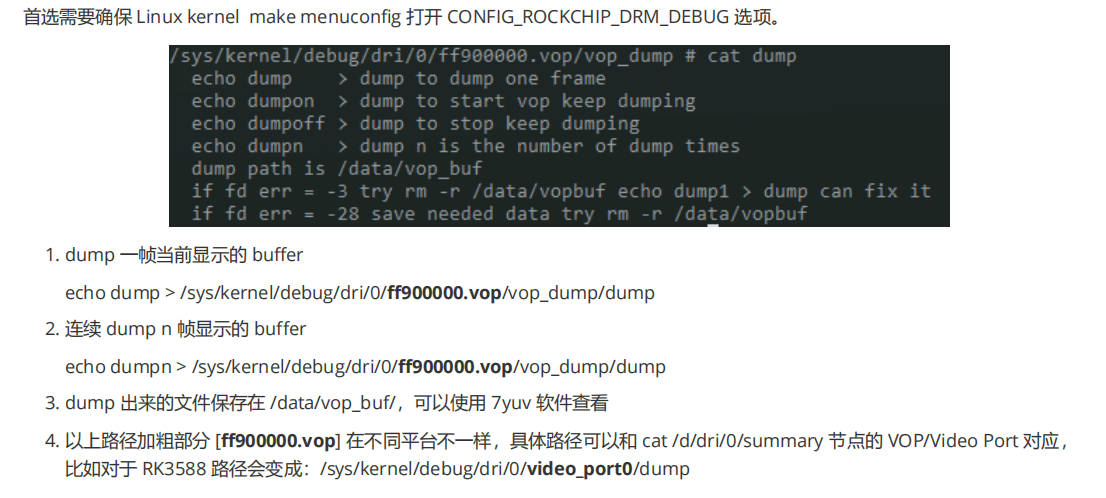

引用：“4.1release代码有kernel/linux/linux-5.10/drivers/gpu/drm/rockchip/rockchip_drm_debugfs.c这个文件，不知道你是怎么看的，CONFIG_ROCKCHIP_DRM_DEBUG配置上就可以了”

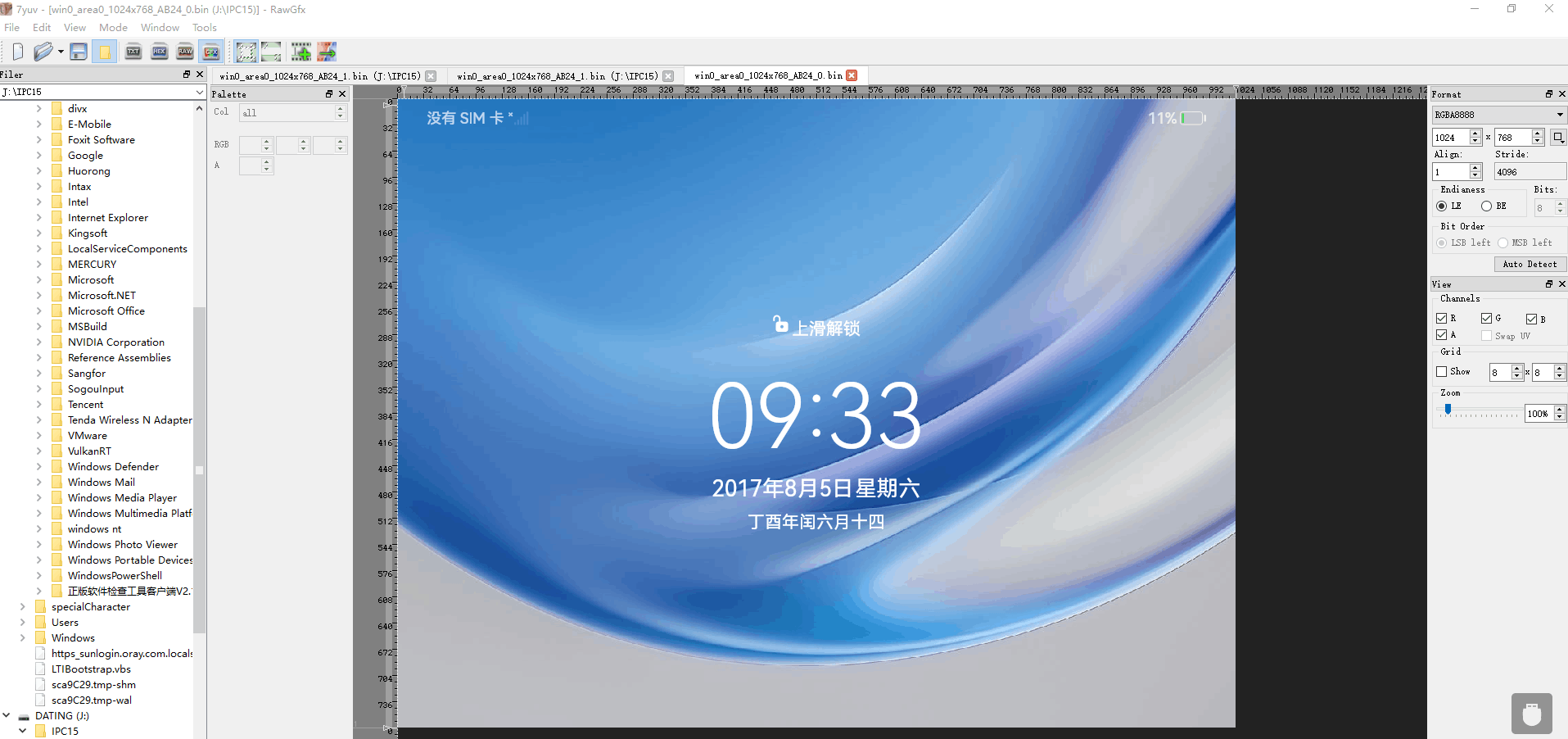

可以看到vop输出的buffer了，那我如何确认转换芯片的输出信号呢？
赞
引用：“ 1.我用的DAYU 的内核，在rockchip_linux_defconfig里面没有CONFIG_ROCKCHIP_DRM_DEBUG这个选项，搜索了所有驱动，也没有看见哪里引用过这个参数，凭空添加一个CONFIG_ROCKCHIP_DRM_DEBUG=y ? 2. 通过查看summary，我生效的是video_port1，在/sys/kernel/debug/dri/0/video_port”
4.1release代码有kernel/linux/linux-5.10/drivers/gpu/drm/rockchip/rockchip_drm_debugfs.c这个文件，不知道你是怎么看的，CONFIG_ROCKCHIP_DRM_DEBUG配置上就可以了
赞

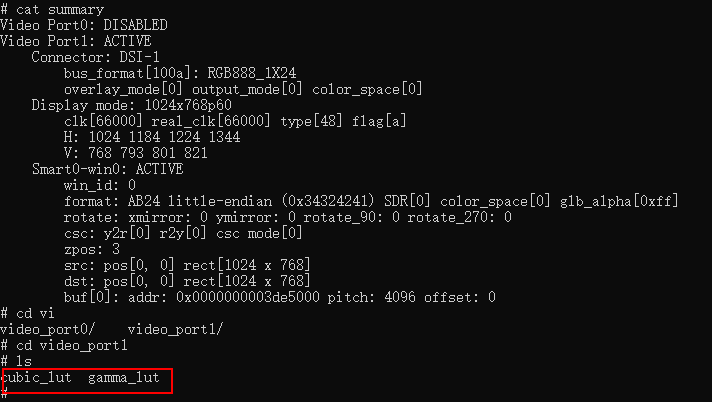

1.我用的DAYU 的内核，在rockchip_linux_defconfig里面没有CONFIG_ROCKCHIP_DRM_DEBUG这个选项，搜索了所有驱动，也没有看见哪里引用过这个参数，凭空添加一个CONFIG_ROCKCHIP_DRM_DEBUG=y ? 2. 通过查看summary，我生效的是video_port1，在/sys/kernel/debug/dri/0/video_port1里面没有dump，是因为没有配置drm_debug麽？
赞
