小型化设备接入本地中枢时，需要完成激活、设备信息同步、状态上报和心跳。产品可能使用 TLS/TCP，也可能使用 DTLS/UDP。业务流程基本相同，底层连接方式却存在实质差异。

直接复制两套业务代码，容易让修复和功能演进产生分歧；在每个业务函数中增加 TLS/DTLS 分支，又会让状态机与网络细节纠缠在一起。对 RAM、Flash、任务栈和调度资源都有限的设备，这些重复实现和模糊的资源归属最终会影响产品稳定性。

本文以 OpenHarmony 统一互联 3.0 的 iot_connect 为例，说明 Application Terminal 与 Secure Channel 如何分工，以及怎样通过构建期后端选择，让同一套业务逻辑适配 TLS 和 DTLS。文中同时给出源码接口、生命周期、构建配置和验证方法。

一、为什么设备需要一条安全通信信道

1. Wi-Fi 入网只解决网络可达

WS63 Combo 终端通过 BLE 获得配置并接入 Wi-Fi 后，还需要找到正确的 Hub、证明自己持有合法凭据，并完成业务激活。此后的数据上报和心跳也依赖同一条安全会话。

因此，上层业务需要一个可持续使用的通信对象：它有明确对端、收发入口、错误通知和关闭方法。底层应管理连接与资源，上层据业务响应决定是否进入 ONLINE、是否重试、是否重新发现 Hub。这样才能从“一次请求成功”进一步做到“设备长时间可运行”。

2. 发现信息不能代替安全认证

LAN Search 提供候选 Hub 的域、地址、端口和能力；发现结果用于定位服务和筛选候选。终端随后以管理员 PSK 和对应 identity 建立安全会话，再发送激活与状态数据。

这里的 PSK 用来参与认证和密钥协商，并不作为普通业务字段明文发送。identity 帮助 Hub 查找相应凭据，它与密钥本身有不同的保密要求。实现中仍应减少密钥副本、明确凭据消费时机，并避免将密钥写入日志。

3. 为什么保留两种传输实现

面对支持不同安全传输的 Hub，终端必须选择匹配的协议组合。TLS/TCP 使用可靠字节流；DTLS/UDP 使用数据报。两者在 CoAP 编码、连接能力协商、对端地址处理及重传机制上都有差别。

当前设计支持两种独立的产品构建。WS63 联调选择 DTLS；另一产品可选择 TLS。某一镜像只包含选定的 Secure Channel 后端，实现中没有运行时自动降级到另一后端的流程。

选择时首先要满足对端协议，再评估平台支持、网络条件和资源。UDP 没有 TCP 连接状态，但 DTLS 握手、密码运算、CoAP 重传和缓存同样占用资源，不能仅凭传输名称判断哪个实现更省内存。

二、资源有限，为什么更要把职责拆开

对小型化设备，设计目标包括代码复用，也包括按产品裁剪、限制运行对象数量、让失败后的资源可回收。分层使这些目标有明确的实施位置。

约束	容易出现的代价	当前设计的应对方式
Flash 有限	为 TLS/DTLS 各维护一份上线业务代码	共用 Application Terminal，构建期选择一个后端
RAM 与堆空间有限	重复会话、重复 Payload、副本长期驻留	明确会话所有者、凭据消费后清理、限制响应快照
定时器与 Socket 有限	失败重试遗留监听、计时器或 Socket	公共关闭路径统一回收调度和传输资源
事件回调中存在对象引用	在回调栈内释放 Link，引发无效访问	错误延后交给调度处理，上层再决定关闭和重连
产品与协议组合增多	相同业务在不同后端产生不同修复	业务流程共用测试，后端差异单独验证

分层本身不会自动降低 RAM，也不意味着每一层都需要一个任务、一条队列或一份缓存。本实现主要通过模块接口划分职责，复用既有调度机制。是否真的节省资源，要检查最终产物和运行测量。

四个模块分别负责什么

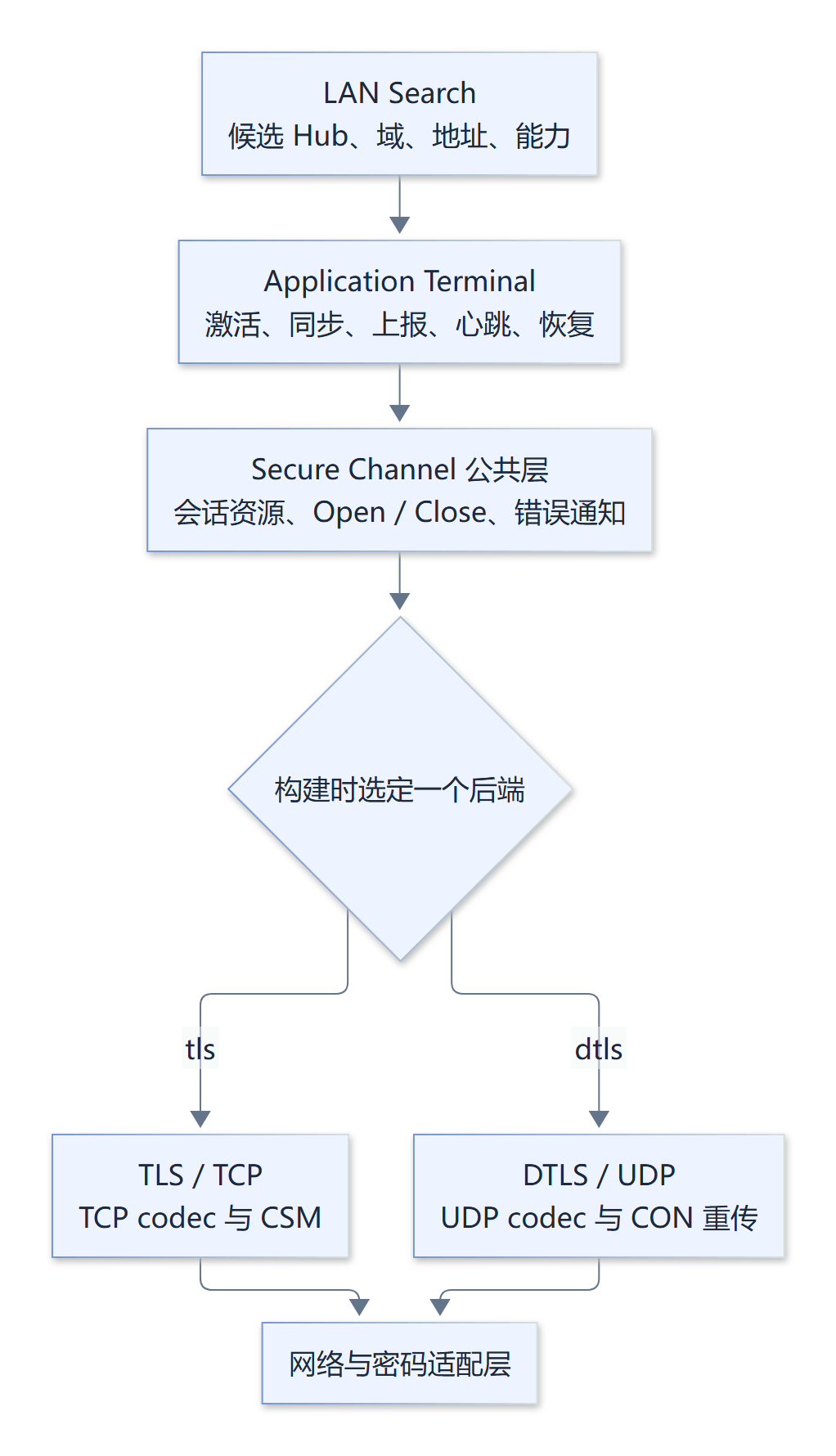

图 1：业务与安全传输的职责边界。 后端分支表示不同镜像的构建选择。

Application Terminal 决定业务顺序、响应解释和恢复策略。Secure Channel 公共层管理一条信道拥有的运行资源。后端提供 Socket、CoAP codec、连接后动作及 peer 信息。LAN Search 则在会话建立之前完成候选发现。

这带来一个可检查的边界：新增业务请求时，通常无需修改后端；更换安全传输时，不应复制激活和心跳状态机。Secure Channel 不解析 /hub/activate 的业务 errCode，也不决定设备何时进入 ONLINE。

三、公共接口怎样承接业务需求

公共头文件是 core/network/transport/secure_channel/include/net_secure_channel.h。下面摘录关键接口：

int32_t NetSecureChannelOpen(const NetSecureChannelParam *param,
    NetSecureChannel **channel);
void NetSecureChannelClose(NetSecureChannel *channel);

NetCoapEndpoint *NetSecureChannelGetEndpoint(NetSecureChannel *channel);
const NetSocketAddr *NetSecureChannelGetPeerAddress(NetSecureChannel *channel);
NetSecureChannelTransport NetSecureChannelGetTransport(void);

Open 接收地址、端口、PSK identity、PSK、Endpoint 用户数据及回调上下文。参数中的两个回调各有明确用途：

参数	用途
onCredentialConsumed	Socket 创建阶段消费凭据后，通知调用者清理临时凭据
onError	Link 运行错误延后通知业务层
endpointUserData	将 CoAP 回调关联到所属业务上下文

当前 Open 的结果通过返回值报告。 代码依次创建传输资源、启动连接、接入调度，成功后写出 channel；不能将它描述成“发起连接后等待成功回调”。其中存在异步错误通知，并不意味着整个 Open 接口采用异步完成契约。

为什么先绑定上层会话对象

NetAppTerminalSessionOpen() 先检查发现能力与当前后端是否匹配，再加载管理员 PSK、分配业务侧会话适配对象，并将它绑定到上下文，然后调用公共 Open。

这样，在建连末段排队的异步错误到达时，业务层能找到它对应的会话。若 Open 失败，适配层撤销绑定并释放自身对象；公共层负责释放自己已经创建的资源。

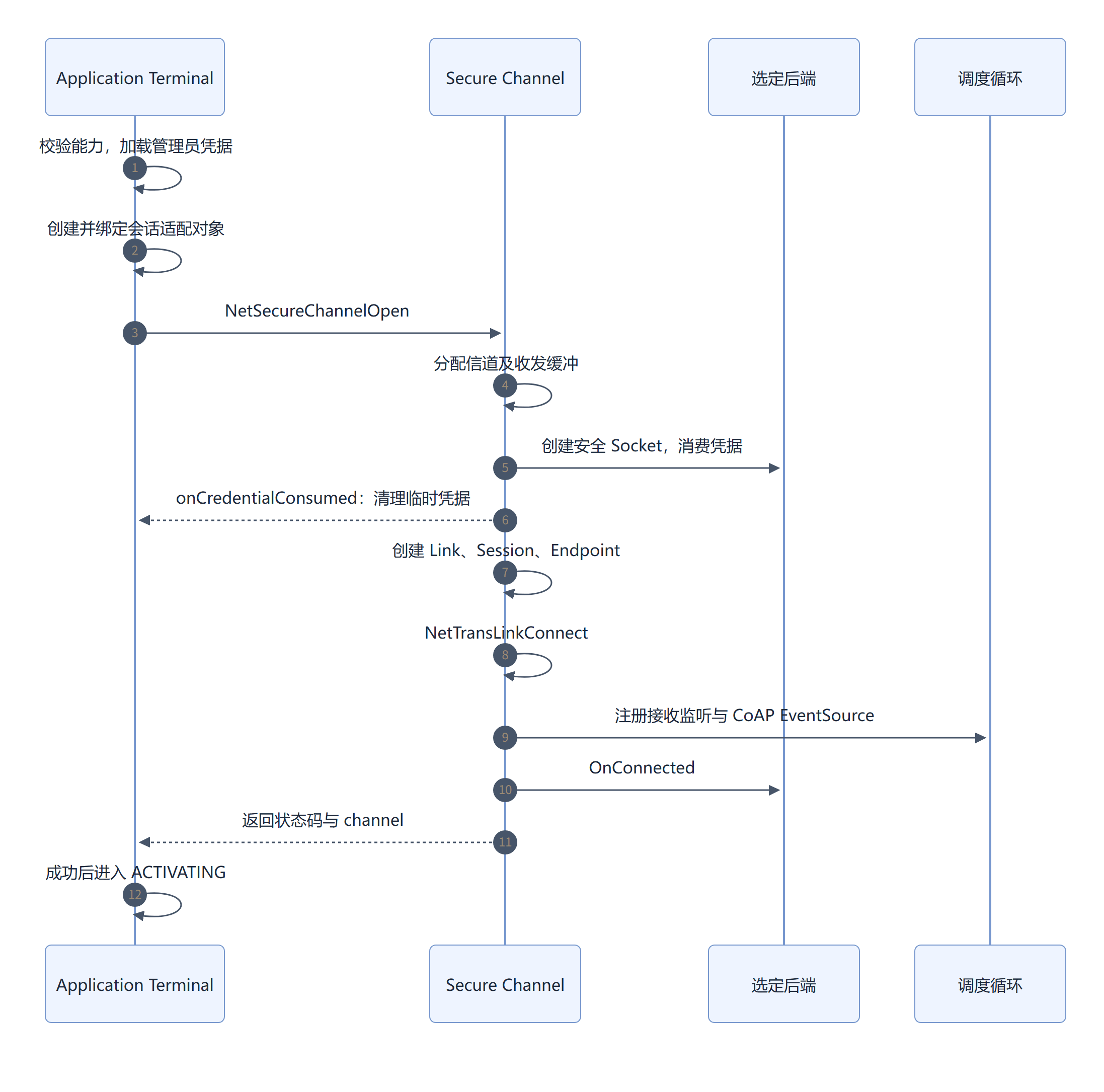

图 2：公共 Open 的主要调用顺序。 Socket、Link、Session 和 Endpoint 在连接启动之前准备完成。图中省略了各阶段的失败退出路径，失败处理统一进入公共释放流程。

临时凭据的生命期比会话短

凭据读取会产生临时列表和候选记录。管理员记录选定后，查询缓冲和候选副本清零；Socket 消费建链参数后，再通过 onCredentialConsumed 清理调用者的临时凭据。Open 返回后的清理还覆盖提前失败的路径。

这不会删除持久化 PSK，也不等于密码库不再持有握手和会话所需的内部状态。它减少的是应用层不必要的额外密钥副本。

四、TLS 和 DTLS 的差异具体落在哪里

两个后端实现同一组 NetSecureChannelBackend* 函数。公共层直接调用这些统一符号，构建清单决定最终链接哪一个实现，无需为每次业务请求运行一套后端选择逻辑。

后端职责	TLS/TCP 当前实现	DTLS/UDP 当前实现
创建 Socket	NetTransSocketTlsNew	NetTransSocketDtlsNew
CoAP 编解码	NetCoapTcpPlainEncode/Decode	NetCoapUdpEncode/Decode
连接后动作	发送 CSM，声明端点能力	不发送 CSM
CoAP 对端参数	由已连接的 TCP 通道承载，返回 NULL peer	从 Hub 地址生成显式 peer
CoAP 报文重传	不使用 UDP CON 的重传方式	为 CON 报文启用重传
配置的密码套件	PSK AES-128-GCM-SHA256，0x00A8	DHE-PSK AES-128-GCM-SHA256，0x00AA

表中的套件是该实现选用的配置，不能推广为所有 TLS 或 DTLS 系统的固定选择。实际互通要求终端与 Hub 的协议版本和套件兼容。

TcpPlain 是当前 CoAP 编解码器的名称。它处理的是交给 TLS Socket 之前的 CoAP 数据，不表示网络上的业务报文以明文传输。

差异一：字节流和数据报需要不同的编码

TCP 的读取边界不等于业务消息边界，CoAP over TCP 需要从字节流中识别消息长度。UDP 则以数据报承载 CoAP 消息。当前 TLS 后端将 NetCoapTcpPlainGetRemainSize 交给 Socket 配置，用于识别还需要读取的数据长度；DTLS 后端选择 UDP codec。

CSM（Capabilities and Settings Message）属于 CoAP 可靠传输的能力与设置交互。CoAP over TCP 也没有 UDP CoAP 的消息类型和 Message ID 字段。因此，即使上层复用请求结构，也不能推断两种传输在线上具有相同报文格式。RFC 8323，第 3 节与第 5.3 节

差异二：安全性与可靠性要分别处理

DTLS 保护数据报的安全传输，业务请求的可靠交互还要由 CoAP 与业务层配合。UDP CoAP 的 CON 消息通过确认和重传处理报文丢失；空 ACK 可以先到达，业务响应随后单独返回。收到 ACK 并不意味着业务处理成功。RFC 7252，第 4.2 节与第 5.2 节

当前 DTLS 后端明确配置了重传缓存：

#define NET_SECURE_CHANNEL_DTLS_RETRANS_BUFFER_SIZE 4096

int32_t ret = NetCoapEndpointRetransEnable(
    endpoint,
    NetCoapEndpointRetransDefaultCheckFunc,
    NET_SECURE_CHANNEL_DTLS_RETRANS_BUFFER_SIZE);

这段摘录来自 net_secure_channel_dtls.c。4096 字节是该功能的缓存配置值，不是整个 DTLS 会话的 RAM 开销。总占用还包括收发缓冲、密码库上下文、握手临时数据、Socket 和协议对象。

对于资源有限的设备，这个例子说明了为什么要看源码和测量：选 UDP 可以改变传输开销，却不会让可靠性成本消失；部分成本会体现在协议重传与缓存中。

五、通过构建选择后端，把可移植性留在源码里

本工程使用 GN 与 CMake 两条构建路径，二者采用同一策略：公共源始终加入，后端源按参数二选一。

下面是 secure_channel.gni 的核心源码清单：

iotc_core_network_secure_channel_src = [
  "$secure_channel_path/net_secure_channel.c",
  "$secure_channel_path/net_secure_channel_${iot_connect_secure_transport}.c",
]

iot_connect_secure_transport 只允许 tls 或 dtls。CMake 的对应逻辑位于同目录的 CMakeLists.txt，以下为相关摘录：

set(SECURE_CHANNEL_TRANSPORT "tls" CACHE STRING
    "Secure channel transport: tls or dtls")

set(IOTC_SRC_LIST
    ${IOTC_SRC_LIST}
    ${CMAKE_CURRENT_SOURCE_DIR}/net_secure_channel.c
    ${CMAKE_CURRENT_SOURCE_DIR}/net_secure_channel_${SECURE_CHANNEL_TRANSPORT}.c
    PARENT_SCOPE
)

完整配置还校验合法值，并限制当前 DTLS 路径使用 mbedTLS。GN 通过断言拒绝不支持的组合；CMake 对 DTLS 与 openHiTLS 的组合报配置错误。这是当前工程后端的支持范围，不是对密码库一般能力的判断。

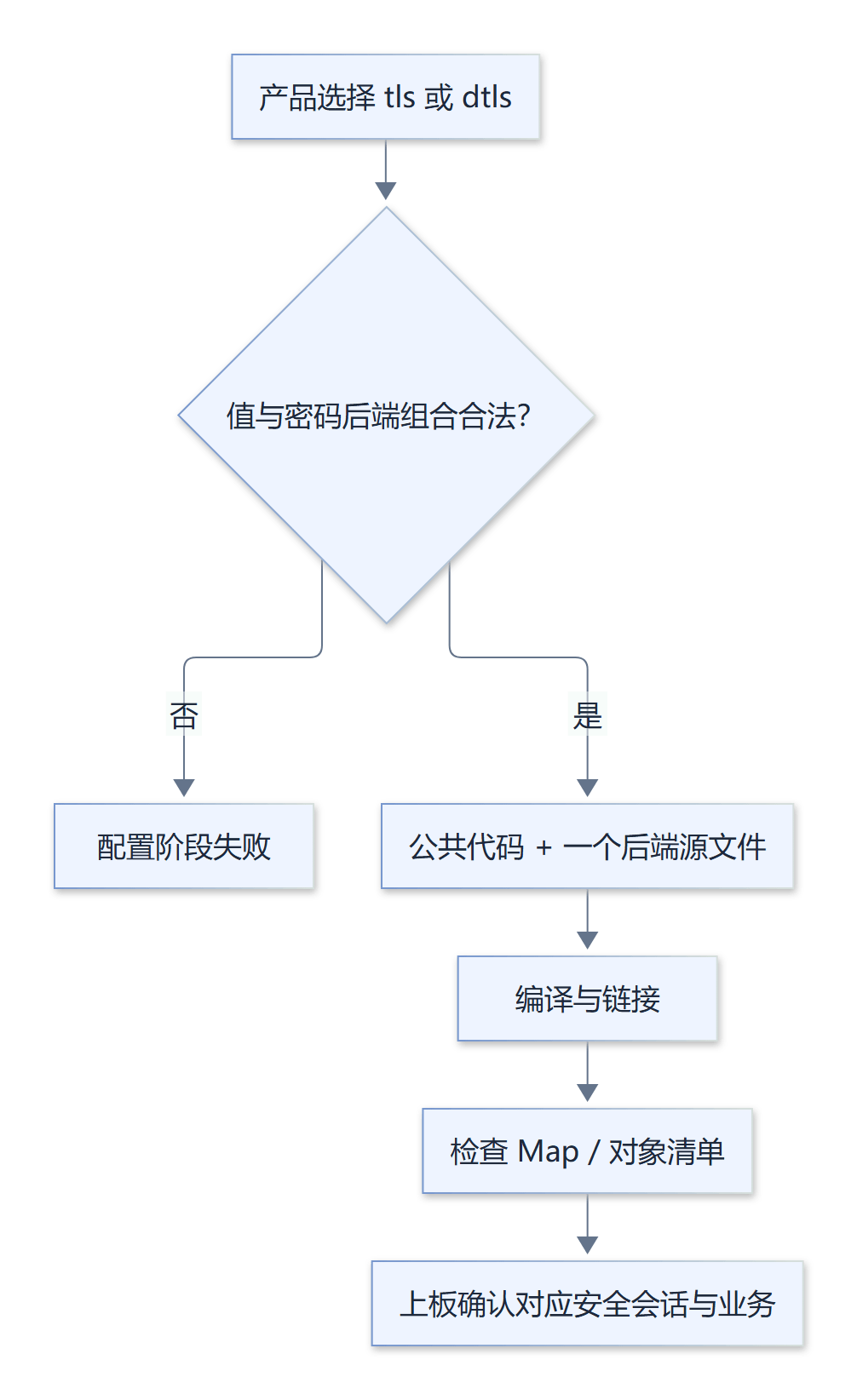

图 3：后端选择必须从配置追踪到产物。

单后端选择的收益与边界

直接收益是 Secure Channel 不需要同时链接两个后端，也不必为 TLS 和 DTLS 各复制一套 Application Terminal。以统一接口隔离差异后，新产品选择后端通常不需要改动业务流程。

但“Secure Channel 只选 DTLS”不等于整个系统中所有 TCP 代码都被移除。其他模块可能仍依赖 TCP，底层密码库也可能编入共享能力。最终裁剪效果要看链接结果，不能只凭一个 GN 参数下结论。

同样，公共 GN 默认值是 TLS，而某个产品可以覆盖为 DTLS。验证某次构建时，应查看实际生效的参数和后端对象，而不是仅查看公共默认值。

PSK 开关与传输选择是两个问题

iot_connect_mbedtls_psk_support 决定适配层是否提供 PSK 配置支持，iot_connect_secure_transport 决定选哪种安全传输。即使已经选中 DTLS，如果 PSK 能力没有进入产物，凭据设置仍可能在握手前失败。当前公共 GN 配置已开启 PSK；产品集成仍应核对实际生效值。

六、统一管理资源，才能经得起反复断线

小型化设备可能在弱网中多次建连失败。若一次失败遗留一个 Socket、定时器或 Endpoint，单次启动看不出问题，长时间运行却会逐渐耗尽资源。

NetSecureChannel 统一持有收发缓冲、Socket、Link、Session、Endpoint、事件源、接收监听和错误定时器。公共释放路径先撤销调度入口，再处理传输对象与缓冲。

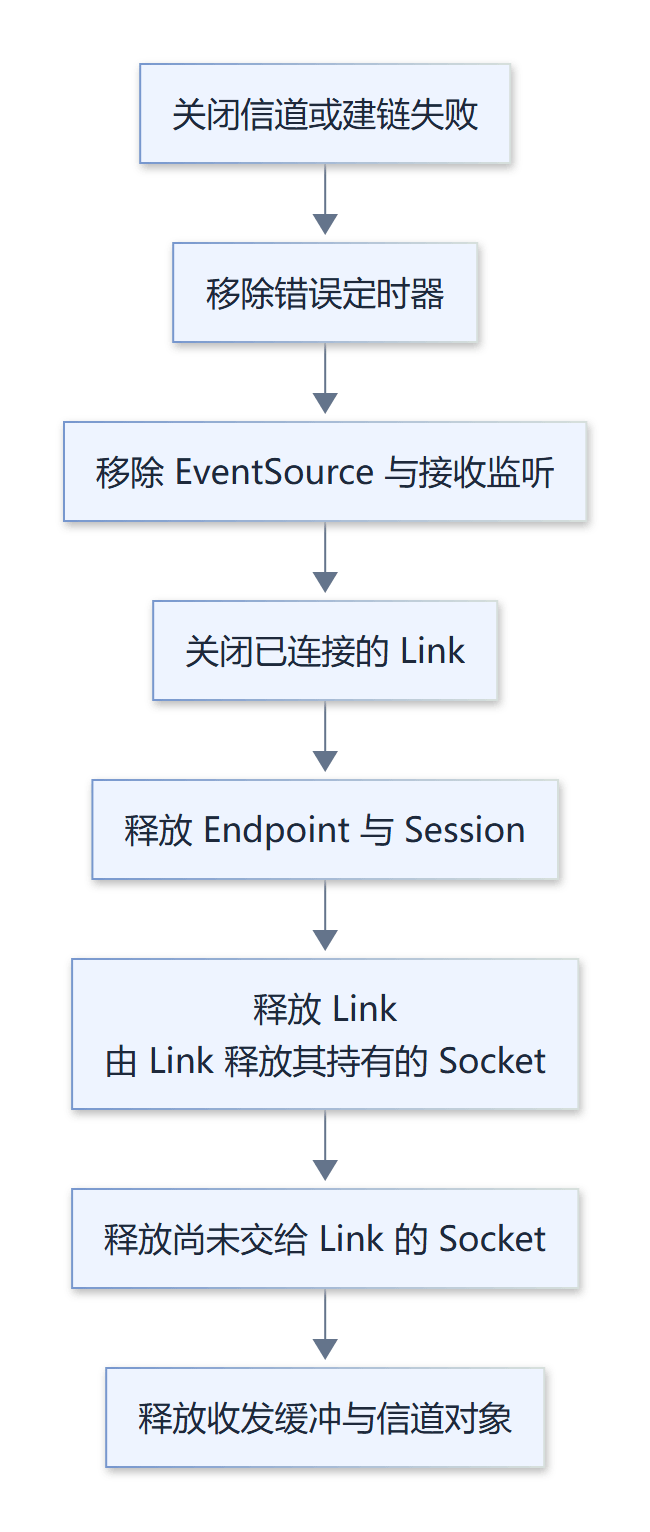

图 4：按依赖关系回收资源。 是否需要释放某项，由该项是否已经创建、注册或移交所有权决定。

其中 Socket 的所有权很关键：Link 创建成功后负责释放它；若 Link 尚未创建，Socket 仍需公共层直接释放。代码在释放 Link 后清空 Socket 指针，避免随后再次释放同一对象。

为什么错误回调需要延后处理

传输回调正在使用 Link 时，如果业务层立即关闭会话并释放 Link，回调返回后的代码可能继续访问已释放对象。当前实现将 Link 错误交给一次性调度任务处理，再通知业务层；定时器创建失败时尝试异步执行队列兜底。

图 5：将错误报告与对象释放放在不同的调用时机。

这类机制仍需测试资源耗尽场景：如果计时器、任务分配或队列投递都失败，不能因为有兜底分支就认定所有故障已经覆盖。更有价值的检查是反复失败、关闭、重连后，资源计数与堆占用是否恢复到可解释的水平。

七、业务层复用的前提是接口语义明确

Application Terminal 从当前会话取得 Endpoint 和 peer，然后构造 /hub/activate、/hub/syncDevInfo、/dataReport 与 /hub/heartbeat 请求。后端决定编码和传输方式；业务层处理响应和状态迁移。

其中有三种不同的成功条件：

条件	表示什么
发送函数返回成功	请求进入了发送流程
协议层收到确认或响应	有了对应的网络/协议反馈
业务结果解析成功	本次业务操作满足进入下一阶段的条件

业务层还需要保留尚未完成的意图。当前运行期请求有 runtimePending 和 runtimeResultPending 两个阶段：前者表示请求在途，后者表示结果已经到达但还未消费。新状态上报遇到这两个阶段时设置 reportDirty，稍后读取最新设备状态合并补报。

响应快照也有明确的内存上限。当前激活响应与运行期响应各配置 128 字节缓冲。这限制了上下文的固定开销，同时要求协议演进时评估响应大小，并检查超长响应的失败处理。有限缓冲、请求串行化和补报合并都是资源策略，它们需要业务语义支持，而不是仅靠传输层解决。

八、怎样验证分层和小型化确实有效

代码结构清晰只是第一步。验证应覆盖业务一致性、后端差异、资源回收及实际资源开销。

验证方向	具体做法	判断依据
构建选择	分别构建 TLS 和 DTLS 产品，查看有效配置和对象清单	只链接对应 Secure Channel 后端
业务一致性	对两种构建运行相同的激活、同步、上报与超时用例	状态迁移与业务结果一致
后端特性	TLS 检查 codec/CSM，DTLS 检查 UDP codec/peer/CON	行为符合各自协议
错误回收	在资源创建各阶段模拟失败，反复关闭和重连	无遗留监听、定时器、重复释放
资源测量	记录镜像、静态区、堆峰值、任务栈与协议对象数量	数据能关联到具体配置和阶段

测量 TLS/DTLS 差异时，应固定产品功能、编译优化、日志级别、测试负载和网络条件，并记录密码套件。当前两种后端所选套件不同，因此直接比较握手耗时，得到的是整个配置组合的差异，不能把全部差值归因于 TCP 或 UDP。

RAM 测量至少观察初始化后、握手峰值、稳定在线、重传期间和关闭后的状态。只看链接 Map 无法反映密码运算临时内存、重传缓存与运行期堆峰值；只看在线稳定时的剩余堆，也可能漏掉握手阶段的最高压力。

本文有 WS63 DTLS 正常接入和保活的三端联调证据，TLS 真机与完整异常矩阵需独立验证。本文不提供未经测量的 Flash/RAM 节省比例。

九、代码阅读顺序与复用边界

以下路径均相对于 foundation/communication/iot_connect/：

阅读顺序	文件	核心问题
1	core/network/app_terminal/net_app_terminal_session.c	业务怎样检查能力、选择凭据并打开会话
2	core/network/transport/secure_channel/include/net_secure_channel.h	公共接口向上层承诺什么
3	core/network/transport/secure_channel/net_secure_channel.c	对象如何创建、接入调度和释放
4	同目录 net_secure_channel_tls.c、net_secure_channel_dtls.c	哪些差异必须留在后端
5	同目录 secure_channel.gni、CMakeLists.txt	构建怎样只选择一个后端
6	core/network/app_terminal/net_app_terminal_coap.c、net_app_terminal_svc.c	业务怎样收发、消费结果和恢复

复用到另一款 Wi-Fi 应用终端时，仍需适配产品网络事件、凭据来源和设备模型。用于 Hub Server 时，还要处理监听、接入认证和多会话管理，不能直接套用应用终端的客户端上线状态机。

对资源有限的产品，一套可持续维护的通信设计应同时具备稳定的业务接口、可裁剪的传输实现和明确的资源生命周期。Application Terminal 与 Secure Channel 的分工把这三件事落实到代码、构建和验证中，才使“双传输支持”能够服务于小型化设备。
