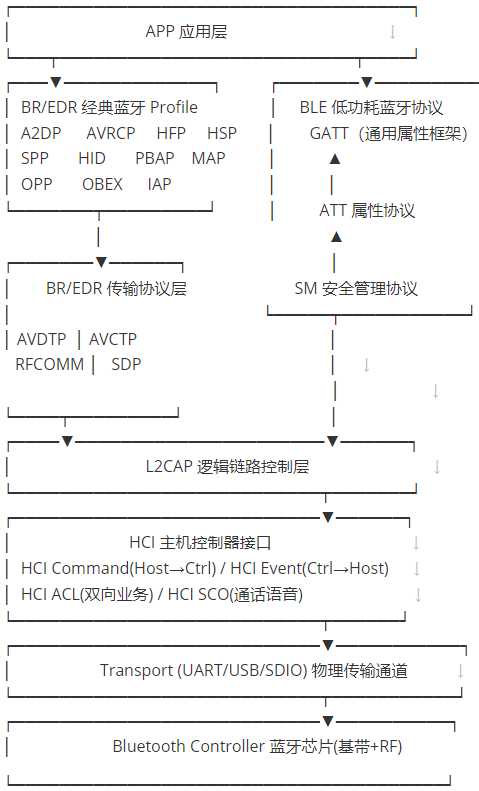

HOST层：此部分就是蓝牙协议栈

1）HCI（HOST CONTROLLER INTERFACE）：

主机控制层接口，主要负责透过transport把协议栈的数据发送给蓝牙芯片，并且接受来自蓝牙芯片的数据，数据主要分为

HCI COMMAND(HOST->CONTROLLER),

HCI EVENT(HOST<-CONTROLLER),

HCI ACL(HOST<->CONTROLLER),

HCI SCO(HOST<->CONTROLLER),

HCI ISO(HOST<->CONTROLLER),

2）L2CAP（Logical Link Control and Adaptation Protocol）：

逻辑链路控制与适配协议，将ACL数据分组交换为便于高层应用的数据分组格式，并提供协议复用和服务质量交换等功能。通过协议多路复用、分段重组操作和组概念,向高层提供面向连接的和无连接的数据服务,L2CAP还屏蔽了低层传输协议中的很多特性，使得高层协议应用开发人员可以不必了解基层协议而进行开发。 3）SDP（SERVICE DISCOVERY PROTOCOL）：

服务发现协议，服务发现协议(SDP)为应用程序提供了一种方法来发现哪些服务可用，并确定这些可用服务的特征 4）RFCOMM（Serial Port Emulation）：

串口仿真协议，上层协议蓝牙电话，蓝牙透传SPP等协议都是直接走的RFCOMM 5）OBEX：对象交换协议，蓝牙电话本，蓝牙短信，文件传输等协议都是走的OBEX 6）HFP（Hands-Free）：

蓝牙免提协议一共分为两个角色：AG跟HF，蓝牙耳机跟手机连接，手机的角色就是AG，蓝牙耳机的角色是HF 7）HSP：蓝牙耳机协议

8）SPP（SERIAL PORT PROFILE）：蓝牙串口协议， 9）IAP：苹果的特有协议，分为IAP1/IAP2

10）PBAP（Phone Book Access）：蓝牙电话本访问协议, 11）MAP（MESSAGE ACCESS PROFILE）：蓝牙短信访问协议

MAP跟PBAP很像，都是在V1.2的时候架构有变化，V1.1 MAP直接走的RFCOMM，在V1.2的时候如果GOEP是V2.0版本，那么MAP是直接走的L2CAP，并且是L2CAP ERTM mode，不是basic mode 12）OPP（OBJECT PUSH PROFILE）：对象推送协议， 13）AVCTP（AUDIO/VIDEO CONTROL TRANSPORT PROTOCOL）：音视频控制传输协议，是AVRCP的地方， 14）AVDTP（AUDIO/VIDEO DISTRIBUTION TRANSPORT PROTOCOL）：音视频分布传输协议，是A2DP的底层15）HID（HUMAN INTERFACE DEVICE）：人机接口协议 16）A2DP（Advanced Audio Distribution）: 蓝牙音乐协议，手机传输音乐给蓝牙耳机，手机是A2DP source端，蓝牙耳机是A2DP sink端 17）AVRCP（AUDIO/VIDEO REMOTE CONTROL PROFILE）：蓝牙音乐控制协议，手机跟蓝牙耳机举例，那么蓝牙耳机就是controller(CT),手机就是target(TG) 18）ATT：蓝牙属性协议

ATT，Attribute Protocol，用于发现、读、写对端设备的协议(针对BLE设备),ATT允许设备作为服务端提供拥有关联值的属性集 ，让作为客户端的设备来发现、读、写这些属性；同时服务端能主动通知客户端。

在ATT中属性分为3个内容：

属性类型(attribute type)，用UUID的形式来表现 属性句柄(attribute handle)，用于标识一个属性 属性权限(permissions), 控制是否该Attribute可读、可写、属性值是否通过加密链路发送！ ATT分为两个角色：Server/Client

19）GATT：蓝牙通用属性协议

GATT(Generic Attribute Profile)，描述了一种使用ATT的服务框架 ，该框架定义了服务(Server)和服务属性(characteristic)的过程(Procedure)及格式 。 Procedure定义了characteristic的发现、读、写、通知(Notifing)、指示(Indicating)及配置characteristic的广播。

GATT可以被Application或其他Profile使用，其协议栈如下图 20）SM: 蓝牙BLE安全管理协议

二. 蓝牙Host（蓝牙协议栈）跟蓝牙Controller(蓝牙芯片)交互格式

蓝牙协议栈跟蓝牙芯片都是使用统一的数据来交互的，由SIG规定（备注：部分芯片有HCI vendor命令），一般交互的有以下几种类型

1） HCI command，由蓝牙协议栈给蓝牙芯片发送命令，来控制芯片行为

2）HCI event,由蓝牙芯片上报事件给蓝牙协议栈的事件

3）HCI acl数据，蓝牙协议栈跟蓝牙芯片双向交互的L2CAP以及上层数据

4）HCI sco,蓝牙协议栈跟蓝牙芯片交互的SCO音频是数据

5）HCI iso,蓝牙协议栈跟蓝牙芯片交互的BLE audio的数据

Wireshark日志过滤查看

着色名称	Wireshark 过滤表达式	协议含义 & 调试用途
AVRCP	btavrcp	AVRCP 音视频遥控协议（切歌、暂停、音量控制指令），底层基于 AVCTP
AVCTP	btavctp	AVCTP 传输层，承载 AVRCP 控制信令
VDP	btvdp	视频分发协议（较少使用）
A2DP	bta2dp	A2DP 高级音频分发 Profile，上层音频业务入口
AVDTP	btavdtp	AVDTP 音视频传输协议，A2DP 底层，区分信令包 / 媒体 RTP 音频包
HCRP	bthcrp	硬拷贝线缆替代（蓝牙打印）
BNEP	btbnep	蓝牙网络封装协议（PAN 蓝牙局域网）
HID	bthid	HID 人机设备协议（经典蓝牙键鼠）
OBEX	obex	对象交换（文件传输、电话本 PBAP、短信 MAP）
SAP	btsap	SIM 卡访问协议
HFP	bthfp	HFP 免提通话协议（车载 / 耳机通话）
HSP	bthsp	老式耳机通话协议
DUN	btdun	拨号网络
GNSS	btgnss	蓝牙 GNSS 定位
RFCOMM	btrfcomm	串口仿真协议（SPP 透传、HFP 信令、OBEX 承载）
MCAP	btmcap	医疗设备协议
SDP	btsdp	服务发现协议，蓝牙建链必查（查询 A2DP/AVRCP 信道 PSM）
ATT	btatt	BLE ATT 属性协议（GATT 底层，读写特征、Notify 通知）
AMP	btamp	高速 AMP 射频协议
SMP	btsmp	BLE 安全管理协议（BLE 配对、LTK/IRK 密钥协商）
L2CAP	btl2cap	L2CAP 逻辑链路适配层，所有上层蓝牙协议的底座
SCO	bthci_sco	HCI SCO 数据包：通话语音数据（HFP 语音通道，和 A2DP 音乐 ACL 分离）
HCI_EVT	bthci_evt	HCI Event：蓝牙芯片 → Host 上报事件（广播、连接完成、加密完成）
HCI_CMD	bthci_cmd	HCI Command：Host → 蓝牙芯片下发指令（扫描、创建连接、开启广播）
