项目	内容
文档版本	V1.0
目标平台	GK6780V100 / OpenHarmony 6.1
WiFi 模组	兆通微 9612U（USB 接口，WiFi + 蓝牙 combo）
厂商驱动包	ZTOP_ACEV100_Android16_wifi_bt_20260417171536_V312D

---

摘要

GK 平台系统由 OpenHarmony 5.1 升级至 6.1 后，原有 WiFi 模组驱动与框架接口发生较大变化。为满足无线网络连接及个人热点业务需求，项目选用兆通微 9612U USB WiFi 模组，基于厂商 ZTOP V312D 驱动源码完成内核模块编译、系统镜像集成及框架层适配。

本次适配依次攻克 HDF 设备注册、进程权限、热点 HDF 节点缺失、DHCP OFFER 报文不合规等问题，最终实现：STA 模式扫描/连接/DHCP/上网全流程贯通，以及系统级个人热点（SoftAP）多终端接入并自动获取 IP。本文档对调试过程、根因分析与修改方案进行系统归纳，供同类 USB WiFi 模组在 OH 6.1 上的移植参考。

---

1. 背景与目标

1.1 升级背景

OpenHarmony 6.1 相较 5.1，在 WiFi 子系统上主要变化包括：

• HDF 设备模型：WLAN 能力通过libwifi_hdi_c_device.z.so、libwpa_hdi_c_device.z.so、libhostapd_hdi_c_device.z.so等 C 语言 HDI 设备对外暴露，由wifi_host等 Host 进程承载。
• 服务分层：wifi_manager_service负责上层业务；WPA/Hostapd 通过 HDF 接口与框架交互。
• 组件演进：上游部分版本已移除独立 wifi_hal_service 二进制，目录创建等初始化逻辑需通过 init 配置保留，避免 WPA 框架依赖路径缺失。

在上述架构下，厂商 Linux 驱动需重新对接 nl80211/cfg80211，并完成 HDF、init、SELinux 等多层配置。

1.2 模组选型

属性	说明
型号	兆通微 9612U
接口	USB
能力	STA / AP 并发，支持 P2P 虚拟接口
驱动	ZTOP 系列，ztop_wifi_driver.ko + zt9612_fw.bin固件

1.3 验收目标

1. 开机自动加载驱动，出现 wlan0（及 p2p0、wlan1等虚拟接口）。
2. STA：扫描、连接、DHCP 获址、访问外网。
3. SoftAP：系统设置中开启个人热点，手机可搜索、连接、通过 DHCP 获 IP 并上网。

---

2. 系统架构

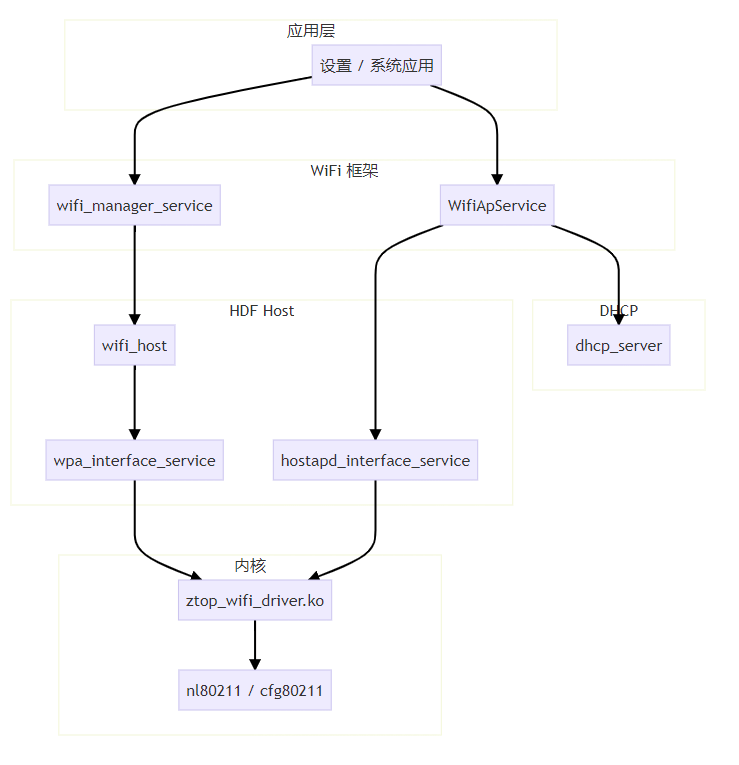

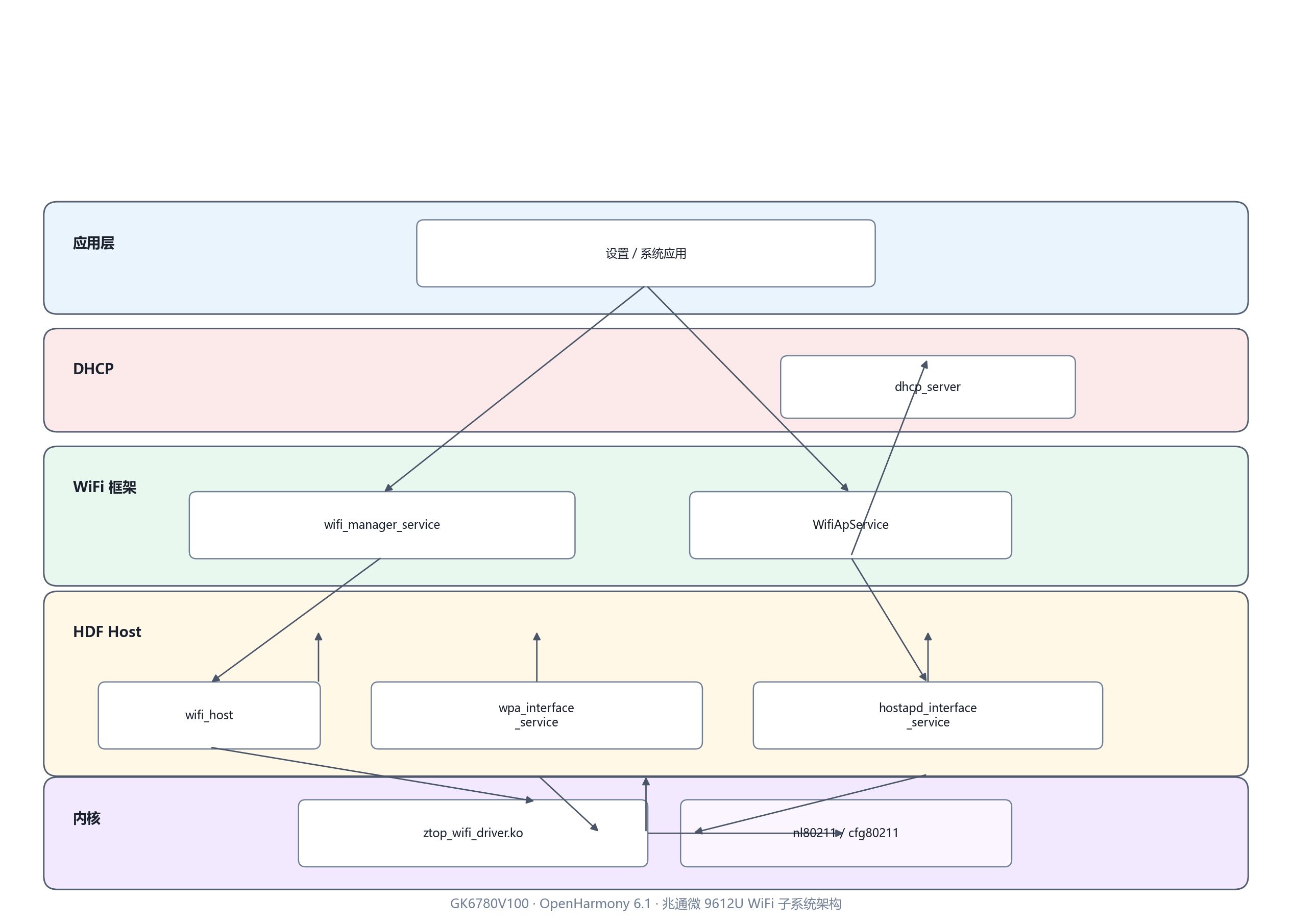

个人热点与 STA 在 OH 6.1 上的主要调用关系如下：

说明：STA 走 wpa_interface_service + wpa_supplicant；SoftAP 走 hostapd_interface_service + 系统 dhcp_server，不再依赖独立的 dnsmasq手动方案（早期验证曾用手动 hostapd，最终交付以框架方案为准）。

---

3. 调试时间线

阶段	日期	日志目录	主要问题
WiFi 打开失败	05-12	log/hilog_6.1_wifi_open_fail01 ~ fail06	HDF 未注册、配置权限、CAP_NET_ADMIN
热点无法启动	05-18	log/hilog_6.1_softap_fail01 ~ fail03	hostapd_interface_service 未注册
关联后无 IP	05-18 ~ 05-20	log/hilog_6.1_softap_dhcp_fail01 ~ fail06	DHCP OFFER 报文非法
全链路通过	05-20	log/hilog_6.1_softap_dhcp_ok01	DISCOVER → OFFER → REQUEST → ACK 完整

---

4. 驱动编译与集成

4.1 环境准备

项目	配置
开发主机	Ubuntu 22.04
工具链	OHOS 6.1 LLVM（clang）+ 交叉编译前缀
内核	Linux 5.10（GK6780V100 OH 6.1 适配版）
驱动源码	厂商包解压至 ZTOP_V312D/wifi_driver/

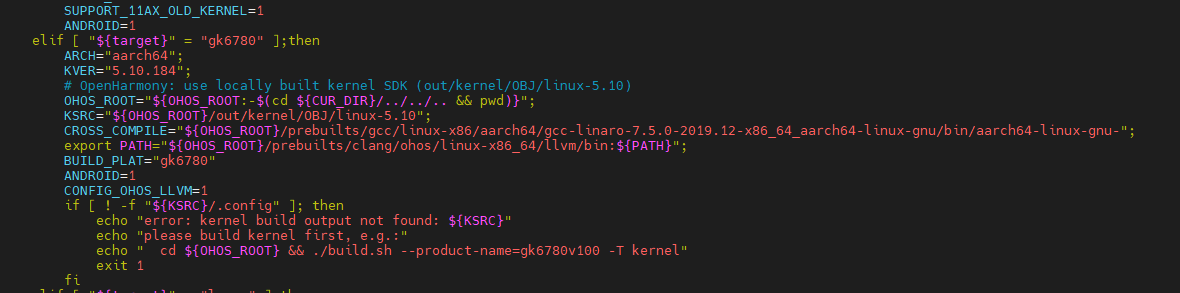

4.2 编译脚本关键参数

修改 ZTOP_V312D/wifi_driver/build/build_linux.sh：

配置项	配置值	说明
KSRC	{OHOS_ROOT}/out/kernel/OBJ/linux-5.10	须指向已编译内核树（含 .config、Module.symvers）
CROSS_COMPILE	prebuilts/gcc/.../aarch64-linux-gnu-	交叉工具链前缀
Clang	prebuilts/clang/ohos/linux-x86_64/llvm/bin/	LLVM 编译器路径
ANDROID	1	使能 Android 兼容宏，创建 p2p0 接口，避免 P2P 状态机异常

ANDROID=1同时影响厂商驱动中 AP 模式相关编译选项；ZTOP V312D 驱动默认编译完整 mac80211 栈并支持 NL80211_IFTYPE_AP；gk6780 平台编译时需保持 build_linux.sh gk6780 中 ANDROID=1（用于 p2p0 等接口）。ZTOP V312D 驱动源码中不存在 CONFIG_AP_MODE宏，AP 能力由内置 mac80211 栈默认提供。

4.3 编译与部署步骤

步骤 1：编译内核（生成模块依赖树）

cd {OHOS_ROOT}
./build.sh --product-name=gk6780v100 -T kernel

步骤 2：编译 WiFi 驱动

cd {OHOS_ROOT}/ZTOP_V312D/wifi_driver/build
sudo ./build_linux.sh gk6780

产物：build/output/ztop_wifi_driver.ko、fw/zt9612_fw.bin。

步骤 3：拷贝至 vendor 预置目录

cp build/output/ztop_wifi_driver.ko \
   vendor/goke/gk6780v100/wifi/firmware/ztop_wifi_driver.ko
cp fw/zt9612_fw.bin \
   vendor/goke/gk6780v100/wifi/firmware/zt9612_fw.bin

由 vendor/goke/gk6780v100/wifi/BUILD.gn 打包安装至镜像：

• Ko：/vendor/etc/ko/ztop_wifi_driver.ko
• 固件：/vendor/firmware/zt9612_fw.bin

步骤 4：Strip（可选）

$(CROSS_COMPILE)strip --strip-debug --strip-unneeded ztop_wifi_driver.ko

4.4 开机加载

在 device/board/goke/gk6780v100/tv/customize/gk6780v100/etc/vendor/init.taishan.cfg 的 boot job 中增加：

insmod /vendor/etc/ko/ztop_wifi_driver.ko

加载成功后 ifconfig -a 可见 wlan0、p2p0、wlan1 等节点（MAC 示例：60:58:01:xx:xx:xx）。

---

5. WiFi STA 功能调通（2026-05-12）

5.1 问题汇总

#	现象	根因	修复方案	关键证据
1	打开 WiFi 立即失败	wpa_interface_service 未写入 HDF 设备表	在 device_info.hcs 的 wlan::host 下增加 wpa_c_device，preload = 2	device wpa_interface_service not in configed device list
2	启动报 wifi_hal_service 无效	OH 6.1 镜像无 /system/bin/wifi_hal_service	删除 post-fs 中 start wifi_hal_service 及 services 定义；保留 early-boot 中目录创建命令	kmsg: ServiceStart pathArgs invalid
3	wpa_supplicant 无法读配置	wifi_host 进程缺少 wifi_group	wifi_standard.cfg 为 wifi_manager_service 增加 wifi_group gid（与目录属组一致）	Failed to open config file ... Permission denied
4	无法将 wlan0 置 UP	wifi_host 缺少 NET_ADMIN / NET_RAW	device_info.hcs 增加 caps = ["DAC_OVERRIDE", "DAC_READ_SEARCH", "NET_ADMIN", "NET_RAW"]	Could not set interface wlan0 flags (UP): Operation not permitted
5	启动早期 P2P 状态机报错	驱动未创建 p2p0	编译脚本设置 ANDROID=1	P2P state machine does not process messages: [200]

5.1.1 HDF 配置示例（wlan::host）

路径：vendor/goke/gk6780v100/hdf_config/uhdf/device_info.hcs

wlan :: host {
    hostName = "wifi_host";
    priority = 50;
    caps = ["DAC_OVERRIDE", "DAC_READ_SEARCH", "NET_ADMIN", "NET_RAW"];
    gid = ["wifi_host", "wifi_group"];
    wifi_device :: device { ... wlan_interface_service ... }
    chip_device :: device { ... chip_interface_service ... }
    wpa_c_device :: device {
        device0 :: deviceNode {
            policy = 2;
            priority = 100;
            preload = 2;
            moduleName = "libwpa_hdi_c_device.z.so";
            serviceName = "wpa_interface_service";
        }
    }
    hostapd_device :: device { ... hostapd_interface_service ... }
}

说明：preload = 2（DEVICE_PRELOAD_DISABLE）表示设备进入 DevMgr 动态设备列表，框架在需要时通过 LoadDevice 加载；未配置则动态加载必然失败。

5.1.2 wifi_hal_service 处理说明

调试阶段发现 init 仍尝试启动已不存在的 wifi_hal_service 二进制。处理原则：

• 保留 early-boot 中对 /data/service/el1/public/wifi、wpa_supplicant、sockets、dhcp 等目录的 mkdir 与 restorecon；
• 移除对不存在二进制的 start 与 services 条目。

GK6780V100 产品另可通过 vendor/goke/gk6780v100/patch/foundation/communication/wifi/0008-support_dynamic_wifi.patch 扩展 HAL 层动态 insmod 能力；本案例最终采用 init.taishan.cfg 在 boot 阶段直接 insmod，与上述 patch 可并存，文档以实际生效的 init 加载路径为准。

5.2 STA 功能验证

测试项	操作	预期	结果（05-12 后）
扫描	进入设置 → 无线局域网，开启WiFi开关	列出周边 AP	通过
连接	选择目标AP，输入密码，点击连接	关联成功	通过
DHCP	框架自动 DHCP	获取有效 IP	通过
上网	ping 外网域名	连通	通过

---

6. 个人热点（SoftAP）调通（2026-05-18 ~ 05-20）

OH 6.1 个人热点由 hostapd（HDF）+ dhcp_server 实现，用户在设置中打开热点后，由 WifiApService 驱动完整状态机。

6.1 热点无法启动（05-18）

现象

设置中开启个人热点后很快关闭，其他设备扫描不到 SSID。

根因

WifiApService 通过 DevMgr 动态加载 hostapd_interface_service，但 GK6780V100 的 device_info.hcs 中：

• 缺少 hostapd_interface_service 节点；或
• moduleName 错误（如写成 libhostapd_interface）；或
• 未设置 preload = 2，不在动态设备列表内。

对比同平台已量产配置 vendor/goke/gk6320/hdf_config/uhdf/device_info.hcs，gk6320 在独立 hostapd::host 下正确声明了 libhostapd_hdi_c_device.z.so 与 preload = 2。gk6780v100 属于配置遗漏。

关键日志

DevmgrServiceStubDispatchLoadDevice:load service hostapd_interface_service
device hostapd_interface_service not in configed device list
HdiStartAp: HdiApStart failed.
enter ApstartedState is failed.

修复

在 wlan::host（或独立 hostapd host，与产品策略一致）中增加：

hostapd_device :: device {
    device0 :: deviceNode {
        policy = 2;
        priority = 100;
        preload = 2;
        moduleName = "libhostapd_hdi_c_device.z.so";
        serviceName = "hostapd_interface_service";
    }
}

serviceName 与 HDI_AP_SERVICE_NAME 一致；moduleName 与 drivers/peripheral/wlan/hostapd 的 BUILD.gn 产物一致。

验证

热点可正常拉起，驱动日志可见 VIF 切换为 AP 模式（vif_type:3），wpa_supplicant 侧有 AP-STA-CONNECTED 等事件。

---

6.2 客户端关联但无法获取 IP（05-18 ~ 05-20）

本阶段为本次适配的核心难点：热点 SSID 可见、手机可关联并完成 WPA 四次握手，但始终拿不到 IP，一直重复 DHCP DISCOVER。

6.2.1 排查过程

排查手段	发现
hilog C01565	仅有 DISCOVER / OFFER，无 REQUEST / ACK
强制广播补丁后	broadCastFlag: 1 已生效，仍无 REQUEST
tcpdump / Wireshark	OFFER 标记为 Malformed Packet；option 54 之后截断，缺少 END 0xff

6.2.2 根因与修复（三轮）

第一轮：DHCP 广播与选项基础修复

问题	根因	修复文件
单播 OFFER 手机收不到	SoftAP 接口上未强制广播	dhcp_s_server.cpp：IsWifiApInterface() + force broadcast
failed to create option node	END_OPTION(255) 长度为 0 时 CreateOptionNode 拒绝	dhcp_option.cpp：允许 code=255 && length=0
giaddr 异常	客户端 giaddr=0 时仍填入网关地址	dhcp_s_server.cpp：FillReply 仅在收到非 0 giaddr 时回填
sendto 误判成功	使用 if (!ret) 将 -1 当作成功	改为 if (ret < 0)

修复后仍只有 DISCOVER/OFFER 循环，OFFER 长度仍为 304 字节。

第二轮：报文长度错误（决定性根因）

项目	错误值	正确值（RFC 2131）
DHCP_MSG_HEADER_SIZE	234	236（BOOTP 固定头至 options 前）
实际发送长度	304 = 234 + 70	306 = 236 + 4（magic cookie）+ 66（options 含 END）

ParseReplyOptions() 中 reply->length = DHCP_MSG_HEADER_SIZE + replyOptsLength 少算 2 字节，导致 sendto() 在 option 区尾部截断，DNS option（option 6）少发 1 字节且缺少 END，Wireshark 报 Malformed，手机丢弃 OFFER。

修复：

• dhcp_message.h：#define DHCP_MSG_HEADER_SIZE 236
• dhcp_s_server.cpp：ParseReplyOptions() 写入前检查 remainingSize，避免静默截断

第三轮：验证通过

成功日志（log/hilog_6.1_softap_dhcp_ok01）：

Discover reply offer
send reply offer, length:306
==> Received DHCPREQUEST message.
Request reply ack!
send reply ack, size:306

手机获得 192.168.62.x 网段地址（以实际 dhcpd 配置为准），可正常上网。

6.2.3 DHCP 修复要点对照表

修改点	文件	作用
DHCP_MSG_HEADER_SIZE 236	dhcp_message.h	报文总长度与 RFC 一致
END option 零长度	dhcp_option.cpp	选项区合法结束
END 单字节 0xFF 写入	dhcp_s_server.cpp	符合 TLV 解析规则
giaddr 条件填充	dhcp_s_server.cpp	直连 SoftAP 场景 giaddr 保持 0
WiFi AP 强制广播	dhcp_s_server.cpp	提高 OFFER/ACK 到达率
sendto 返回值判断	dhcp_s_server.cpp	发送失败可感知

6.3 SoftAP 验证结果

验证项	操作	结果
热点可见	手机搜索 WiFi	SSID 正常广播
连接	输入 WPA2 密码	关联成功
获 IP	查看手机网络详情	192.168.x.x（DHCP）
上网	浏览器访问外网	正常

---

7. 驱动层补充说明

7.1 P2P 接口与 ANDROID 宏

编译时未设置 ANDROID=1 时，驱动不创建 p2p0，wifi_manager_service 在启动早期向 P2P 状态机发送消息会失败，可能间接影响 SoftAP 并发或切换。设置后可见 p2p0 接口，P2P 相关告警消除。

7.2 AP 模式与 SoftAP 驱动侧说明

9612U 硬件支持 STA/AP 并发。本案例使用的 ZTOP V312D 驱动（ztop_wifi_driver.ko）无需、也不存在 CONFIG_AP_MODE 开关——该描述适用于其他厂商驱动（如 Realtek rtw_ap 方案），勿照搬。

ZTOP 驱动 AP 能力的实际来源如下：

机制	位置	说明
mac80211 全栈编译	wifi_driver/build/Makefile 中 MAC80211_COMPILE=1	默认编入 cfg.c、iface.c、tx.c 等，含 AP 相关逻辑
AP 接口类型注册	src/core/rwnx_main.c	NL80211_IFTYPE_AP 已在 rwnx_limits 中声明
gk6780 编译参数	build/build_linux.sh → ANDROID=1	创建 p2p0、启用 android_if_*.c，与 P2P/接口创建相关
固件	zt9612_fw.bin	随 Ko 一并部署至 /vendor/firmware/

gk6780 平台编译命令：./build_linux.sh gk6780（须先完成内核编译）。产物拷贝至 vendor/goke/gk6780v100/wifi/firmware/ 后打包进镜像。

框架层 SoftAP 还需完成 HDF hostapd_interface_service 等配置（见第 6 章）；驱动侧只要 Ko 能创建 AP VIF（日志中 vif_type:3）即可。本案例实测 SoftAP 已调通，说明当前预置 Ko 已具备 AP 能力，无需额外打开 CONFIG_AP_MODE。

---

8. 变更文件清单（附录 A）

子系统	文件路径	变更说明
HDF	vendor/goke/gk6780v100/hdf_config/uhdf/device_info.hcs	补全 wlan/wpa/hostapd 节点、caps、preload
Init	device/board/goke/.../init.taishan.cfg	boot 阶段 insmod WiFi/BT Ko
WiFi 服务	foundation/communication/wifi/.../wifi_standard.cfg	wifi_manager_service 增加 wifi_group
WiFi Init	foundation/communication/wifi/.../wifi_hal_service.cfg	移除无效 wifi_hal_service 启动（调试方案）
DHCP	foundation/communication/dhcp/.../dhcp_message.h	DHCP_MSG_HEADER_SIZE → 236
DHCP	foundation/communication/dhcp/.../dhcp_option.cpp	允许 END_OPTION 零长度节点
DHCP	foundation/communication/dhcp/.../dhcp_s_server.cpp	广播、giaddr、长度、sendto 等修复
Vendor	vendor/goke/gk6780v100/wifi/BUILD.gn	预置 Ko 与固件
Vendor	vendor/goke/gk6780v100/wifi/firmware/*	ztop_wifi_driver.ko、zt9612_fw.bin 等
驱动源码	ZTOP_V312D/wifi_driver/build/build_linux.sh	KSRC、工具链、ANDROID=1
可选 Patch	vendor/goke/gk6780v100/patch/.../0008-support_dynamic_wifi.patch	HAL 动态 insmod（产品可选）

---

9. 经验总结

9.1 关键成果

• 在 OH 6.1 上完成兆通微 9612U 驱动编译、镜像集成与框架适配。
• STA 模式：扫描、连接、DHCP、上网全流程可用。
• SoftAP：系统级个人热点可被发现、连接，客户端 DHCP 完整交互（OFFER 306 字节 / ACK 306 字节）。

9.2 OH 6.1 WiFi 模组适配 Checklist

1. HDF 三件套：wlan_interface_service、wpa_interface_service、hostapd_interface_service 均需注册，动态加载须 preload = 2。
2. wifi_host 权限：caps 含 NET_ADMIN、NET_RAW；gid 含 wifi_group；配置目录属主与进程 gid 一致。
3. init 与上游差异：确认 wifi_hal_service 二进制是否存在，勿启动无效服务；保留 data 分区目录初始化。
4. 驱动编译：gk6780 须用 ./build_linux.sh gk6780 且 ANDROID=1（p2p0）；ZTOP 驱动 AP 由 mac80211 默认支持，无 CONFIG_AP_MODE。
5. DHCP：SoftAP 场景用 Wireshark 校验 OFFER 长度与 option 完整性；DHCP_MSG_HEADER_SIZE 必须为 236。
6. SELinux：失败时优先检索 avc: denied（本次以权限与 HDF 为主，SELinux 为辅助排查项）。



---

10. 参考日志目录

完整调试日志位于工程log/ 目录：

• hilog_6.1_wifi_open_fail01 ~ fail06 — WiFi 打开（05-12）
• hilog_6.1_softap_fail01 ~ fail03 — 热点启动（05-18）
• hilog_6.1_softap_dhcp_fail01 ~ fail06— DHCP 问题（05-18 ~ 05-20）
• hilog_6.1_softap_dhcp_ok01 — 最终通过（05-20）

---

文档结束
