基于 OpenHarmony 6.1 Release

1. 适配背景与目标

本文以 mp_hi3781v735 平台 为例，介绍在 OpenHarmony 6.1 Release 系统中适配 兆通微 9612U USB 蓝牙模组 的过程。

蓝牙模组本身只是一个硬件设备。将其接入开发板后，系统并不能天然识别和使用该模组，需要通过驱动和适配层完成硬件与操作系统之间的衔接。驱动适配的核心目标是让系统能够正确完成以下动作：

• 发现蓝牙 USB 设备；
• 加载对应内核驱动；
• 初始化蓝牙 HCI 通路；
• 向 OpenHarmony 蓝牙协议栈提供统一访问接口；
• 支持上层应用通过标准蓝牙 API 使用蓝牙功能。

本次适配主要包括三个部分：

1. 编译并加载 USB 蓝牙内核驱动 ztop_bt_usb.ko；
2. 集成蓝牙 Vendor 适配层 libbt_vendor.so；
3. 修改 OpenHarmony 系统配置，使驱动和适配库随系统镜像一同编译、打包和加载。

---

2. USB 蓝牙内核驱动适配

2.1 .ko 内核模块的作用

.ko 是 Linux Kernel Object 的缩写，即 Linux 内核模块。它允许开发者在系统运行时动态加载一段内核态代码，而无需重新编译完整内核。

在本案例中，兆通微提供的 USB 蓝牙驱动最终会编译生成：

ztop_bt_usb.ko

该模块负责完成 USB 蓝牙芯片和 Linux 内核之间的对接，使内核能够识别并驱动 9612U 蓝牙模组。

2.2 ztop_bt_usb.ko 的功能定位

ztop_bt_usb.ko 的主要作用是建立底层硬件访问通路。它位于内核空间，向上承接蓝牙 HCI 数据传输需求，向下控制 USB 蓝牙设备。

简单来说，它解决的是：

系统内核如何识别并驱动这个 USB 蓝牙模组。

在整体蓝牙架构中，ztop_bt_usb.ko 并不直接面向应用层，而是为用户空间的 Vendor 适配库和蓝牙协议栈提供底层能力。

---

3. 编译 ztop_bt_usb.ko

3.1 编译环境准备

模组厂商提供的驱动源码放置在项目根目录下：

ZTOP/

其中，内核驱动源码目录为：

ZTOP/bt_driver/bt_driver

本次驱动编译的大致调用链如下：

build_log_parse.sh
    -> Makefile
        -> make_helpers/build_plat/*.mk
            -> ztop_bt_usb.ko

其中，make_helpers/build_plat/*.mk 是不同平台的编译参数配置文件，是本次适配中需要重点关注的部分。

---

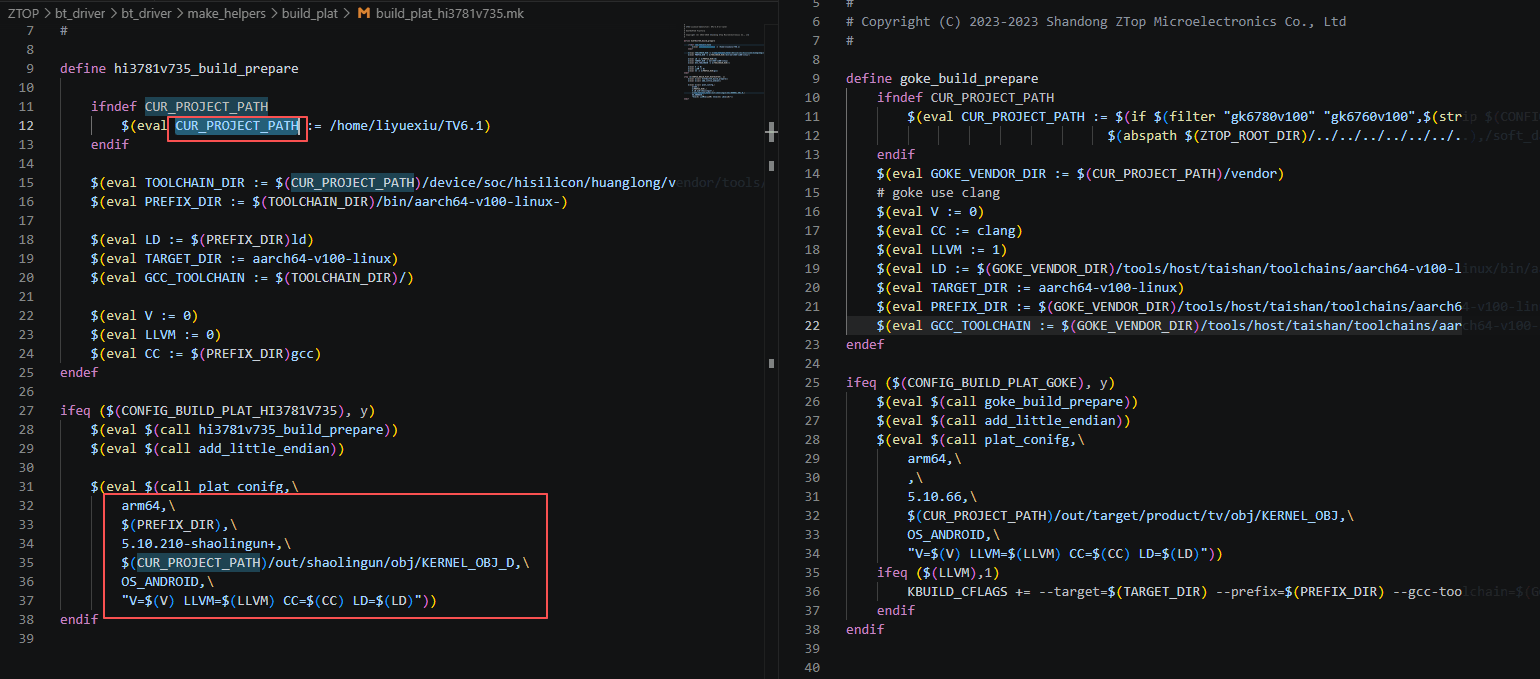

3.2 平台配置文件

平台定义文件位于：

make_helpers/build_plat/*.mk

适配新平台时，需要参考厂商已有平台的 .mk 文件，新增或修改对应平台配置。本案例中新增或调整的是 hi3781v735 平台相关配置。

需要重点确认以下参数：

参数	含义	mp_hi3781v735 示例
ARCH	CPU 架构	arm64
CROSS_COMPILE	交叉编译器前缀	aarch64-v100-linux-
KVER	目标板内核版本	5.10.210-shaolingun+
KSRC	内核编译产物目录	out/shaolingun/obj/KERNEL_OBJ_D
OS_TYPE	系统类型	OS_ANDROID 或 OS_LINUX
BUILD_ARGS	编译器及构建参数	V=$(V) LLVM=$(LLVM) CC=$(CC) LD=$(LD)

其中，KVER 应与开发板上的内核版本保持一致，可通过以下命令确认：

uname -r

KSRC 需要指向编译机上的内核编译产物目录，并且该目录下应存在 .config 文件：

ls out/shaolingun/obj/KERNEL_OBJ_D/.config

如果 KVER 或 KSRC 配置错误，通常会导致模块编译失败，或者编译出的 .ko 文件无法在目标板上加载。

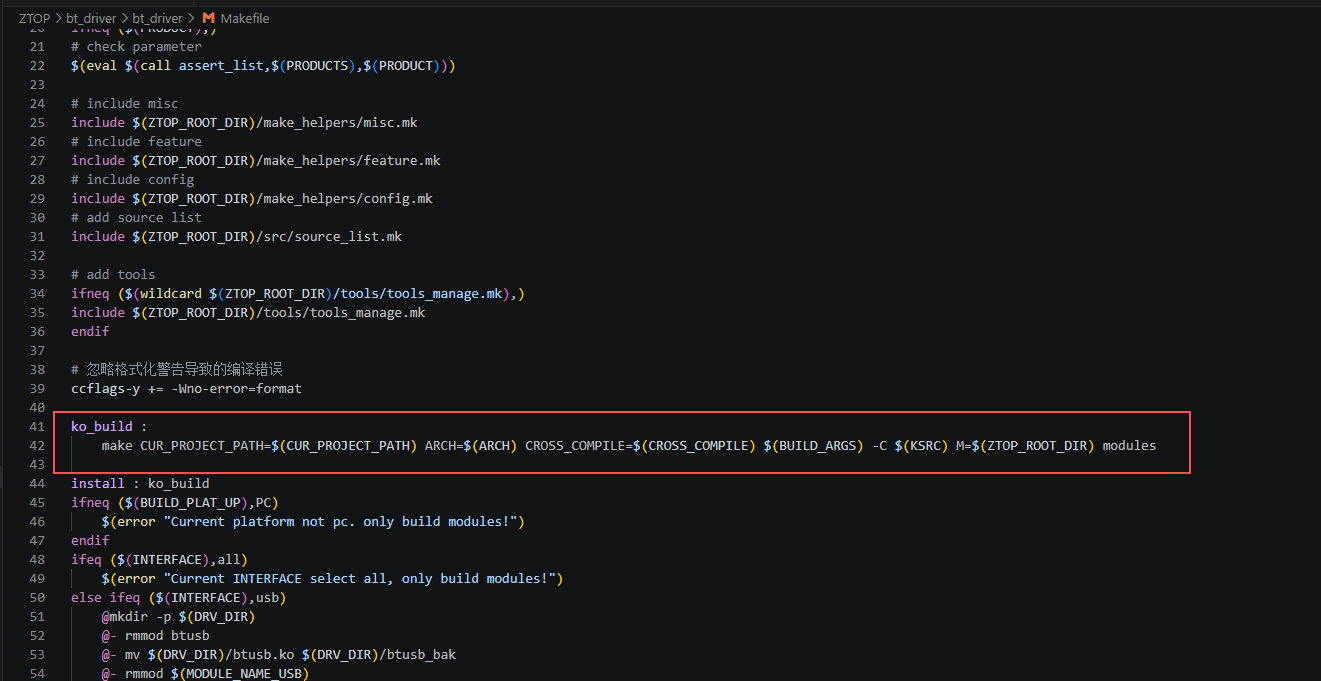

上述参数对应Makefile 文件中

3.3 编译入口脚本

驱动编译入口脚本为：

build_log_parse.sh

该脚本接收三个核心参数：

• product：产品类型；
• interface：接口类型；
• build-plat：构建平台，对应 .mk 平台配置文件。

本案例中可执行以下命令：

./build_log_parse.sh --product=zt9612 --interface=usb --build-plat=hi3781v735

由于厂商脚本中已设置默认产品和接口参数，如果默认值与本次目标一致，也可以简化为：

./build_log_parse.sh --build-plat=hi3781v735

编译成功后，应生成目标内核模块：

ztop_bt_usb.ko

---

4. 系统启动阶段自动加载驱动

4.1 init 配置文件

为了让系统启动时自动加载蓝牙 USB 驱动，需要修改平台 init 配置文件：

vendor/hisilicon/mp_hi3781v735/image_cfg/system/cfg/init.shaolingun.cfg

该文件中的 pre-init、init、fs、boot 等字段代表系统启动过程中的不同阶段。init 进程会在不同阶段执行对应的命令。

---

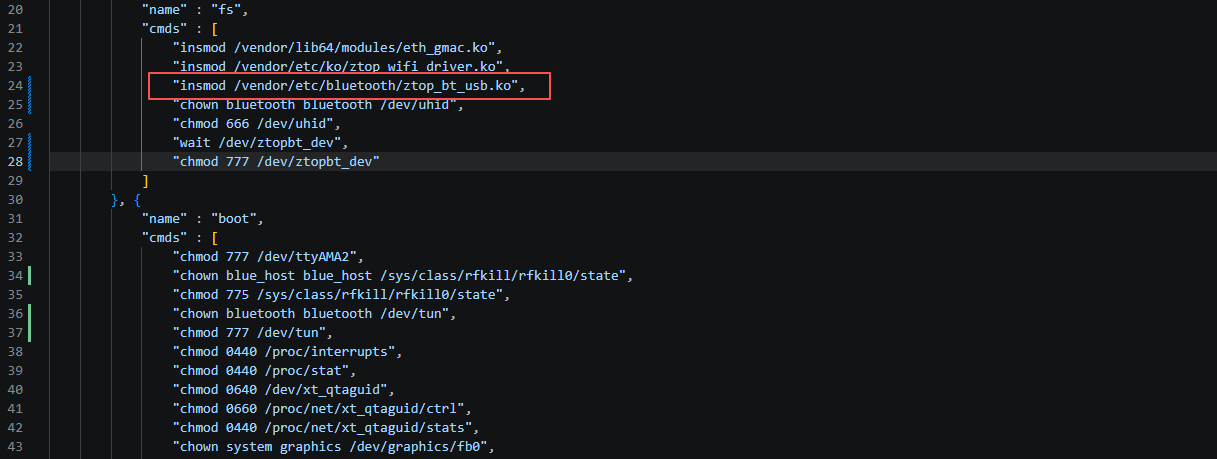

4.2 fs 阶段配置

fs 阶段通常用于执行文件系统准备、驱动模块加载、设备节点初始化等操作。

本次适配中，核心命令为：

insmod /vendor/etc/bluetooth/ztop_bt_usb.ko

该命令用于加载兆通微 USB 蓝牙内核驱动。

同时，还需要配置相关设备节点权限，例如：

chown bluetooth bluetooth /dev/uhid

/dev/uhid 是用户态 HID 设备接口，蓝牙 HID 相关功能可能依赖该节点。

---

4.3 boot 阶段配置

boot 阶段一般用于系统启动后期的权限配置、服务运行环境准备等。

本次涉及的典型配置包括：

chown blue_host blue_host /sys/class/rfkill/rfkill0/state

chown bluetooth bluetooth /dev/tun

其中：

• /sys/class/rfkill/rfkill0/state 用于控制无线设备开关状态；
• /dev/tun 用于虚拟网络设备访问，部分蓝牙网络相关功能可能依赖该节点。

需要说明的是，本次适配属于系统版本升级适配，部分原有权限配置如 0777、0775 存在权限过宽的问题。为了降低版本升级带来的行为差异，本次暂未调整这些历史配置，但后续正式产品化时建议结合安全规范进一步收敛权限。

---

5. 蓝牙 Vendor 适配层集成

5.1 Vendor 适配层的作用

蓝牙 Vendor 适配层位于 OpenHarmony 蓝牙 HDI Service 与底层蓝牙硬件之间，核心产物为：

libbt_vendor.so

它本质上是一个蓝牙 HCI 传输层适配库，用于屏蔽底层模组差异。

上层 HDI Service 只需要通过统一接口调用：

• init()；
• op()；
• close()。

至于底层使用 USB 还是 UART、H4 还是 H5 协议，则由 Vendor 适配层负责处理。

在本案例中，厂商提供的 Vendor 适配层源码位于：

ZTOP/bt_driver/code/libbt-vendor

---

5.2 创建蓝牙部件目录

在 OpenHarmony 工程中创建蓝牙适配目录：

device/board/hisilicon/shaolingun/bluetooth

将厂商源码中的以下目录复制到该目录下：

codec
include
src

同时创建配置目录：

device/board/hisilicon/shaolingun/bluetooth/cfg

并将以下文件复制到 cfg 目录：

ztop_bt_usb.ko
ztopbt.conf

最终目录结构示例如下：

device/board/hisilicon/shaolingun/bluetooth
├── BUILD.gn
├── cfg
│   ├── ztop_bt_usb.ko
│   └── ztopbt.conf
├── codec
├── include
└── src

---

6. 配置 OpenHarmony 编译系统

6.1 编写 BUILD.gn

在以下路径创建 BUILD.gn 文件：

device/board/hisilicon/shaolingun/bluetooth/BUILD.gn

该文件主要完成三件事：

1. 定义蓝牙构建组 bt_group；
2. 将 ztop_bt_usb.ko 和 ztopbt.conf 预置到系统镜像；
3. 编译生成 libbt_vendor 动态库。

示例配置如下：

import("//build/ohos.gni")

group("bt_group") {
  deps = [
    ":ztop_bt_usb",
    ":ztopbt.conf",
    ":libbt_vendor",
  ]
}

config("bt_warnings") {
  cflags = [
    "-Wall",
    "-Werror",
    "-Wno-unused-but-set-variable",
    "-Wno-switch",
    "-Wno-unused-function",
    "-Wno-unused-parameter",
    "-Wno-unused-variable",
    "-Wno-implicit-function-declaration",
    "-Wno-incompatible-pointer-types",
    "-Wno-ignored-attributes",
    "-Wno-misleading-indentation",
  ]
}

ohos_prebuilt_etc("ztop_bt_usb") {
  source = "cfg/ztop_bt_usb.ko"
  install_enable = true
  install_images = [ chipset_base_dir ]
  subsystem_name = "device_shaolingun"
  part_name = "device_shaolingun"
  relative_install_dir = "./bluetooth"
}

ohos_prebuilt_etc("ztopbt.conf") {
  source = "cfg/ztopbt.conf"
  install_enable = true
  install_images = [ chipset_base_dir ]
  subsystem_name = "device_shaolingun"
  part_name = "device_shaolingun"
  relative_install_dir = "./bluetooth"
}

ohos_shared_library("libbt_vendor") {
  output_name = "libbt_vendor"

  sources = [
    "codec/plc/sbcplc.c",
    "codec/sbc/sbc.c",
    "codec/sbc/sbc_primitives.c",
    "codec/sbc/sbc_primitives_mmx.c",
    "codec/sbc/sbc_primitives_neon.c",
    "src/ztop_socket.c",
    "src/bt_vendor_ztop.c",
    "src/hardware.c",
    "src/userial_vendor.c",
    "src/upio.c",
    "src/bt_list.c",
    "src/bt_skbuff.c",
    "src/hci_h5.c",
    "src/ztop_parse.c",
    "src/ztop_btservice.c",
    "src/hardware_uart.c",
    "src/hardware_usb.c",
    "src/ztop_heartbeat.c",
    "src/ztop_poll.c",
    "src/ztop_btsnoop_net.c",
  ]

  include_dirs = [
    "include",
    "codec/sbc",
    "codec/plc",
    "//commonlibrary/c_utils/base/include",
    "//base/hiviewdfx/interfaces/innerkits/libhilog/include",
    "//drivers/peripheral/bluetooth/hci/hdi_service/implement",
  ]

  configs = [ ":bt_warnings" ]

  external_deps = [
    "c_utils:utils",
    "hilog:libhilog",
  ]

  install_enable = true
  install_images = [ chipset_base_dir ]

  subsystem_name = "device_shaolingun"
  part_name = "device_shaolingun"
}

配置完成后，编译系统会将：

ztop_bt_usb.ko
ztopbt.conf
libbt_vendor.z.so

打包到对应镜像中。

---

6.2 修改 bundle.json

为了让蓝牙适配部件参与系统编译，需要修改：

device/board/hisilicon/shaolingun/bundle.json

在 sub_component 中加入蓝牙构建目标：

{
  "build": {
    "sub_component": [
      "//device/board/hisilicon/shaolingun/cfg:init_configs",
      "//device/board/hisilicon/shaolingun/hardware:hardware_group",
      "//device/board/hisilicon/shaolingun/bluetooth:bt_group"
    ],
    "test": []
  }
}

完成后，执行项目对应的增量编译命令，即可将蓝牙 Vendor 适配层和相关配置文件集成到系统镜像中。

---

7. OpenHarmony 蓝牙接口适配

OpenHarmony 蓝牙框架通过 HDI Service 与底层 Vendor 适配库交互。对于具体蓝牙模组而言，接口适配的重点在于确保：

• HDI Service 能够正确加载 libbt_vendor.z.so；
• Vendor 库提供的 init、op、close 等接口符合 OpenHarmony 预期；
• HCI 通路初始化成功；
• 蓝牙控制命令和事件能够正常收发；
• 蓝牙服务启动过程中无 HCI 初始化失败、权限不足或设备节点缺失等异常。

本案例中，兆通微厂商提供的源码原始目标环境为 Android，因此在 OpenHarmony 6.1 Release 中集成时，需要重点关注接口定义的差异。

参考文档：

芯片解决方案--SL8541e-OpenHarmony蓝牙适配分析及方案
兆通微 9612U 模组OpenHarmony蓝牙驱动接口适配方案

---

8. 适配验证建议

完成编译和烧录后，可以从以下几个方面验证适配结果。

8.1 驱动加载验证

确认内核模块是否已加载：

lsmod | grep ztop

查看内核日志：

dmesg | grep -i ztop
dmesg | grep -i bluetooth
dmesg | grep -i usb

如果 ztop_bt_usb.ko 加载失败，通常需要重点检查：

.ko 文件路径是否正确；

uname -r 是否与编译时 KVER 一致；

内核符号是否匹配；

init 阶段是否正确执行 insmod；

USB 蓝牙设备是否被内核识别。

---

8.2 文件打包验证

确认相关文件是否已进入系统镜像：

ls -l /vendor/etc/bluetooth/

预期应能看到：

ztop_bt_usb.ko
ztopbt.conf

同时确认 Vendor 库是否存在：

ls -l /vendor/lib64/ | grep libbt_vendor

或根据实际安装路径检查：

find /vendor -name "libbt_vendor*"

---

8.3 蓝牙服务验证

查看蓝牙相关日志

hilog | grep -i bluetooth
hilog | grep -i hci
hilog | grep -i vendor

适配成功后，通常应满足以下现象：

• 蓝牙服务正常启动；
• HCI 初始化无失败日志；
• 系统设置中可以打开蓝牙；
• 可以扫描附近蓝牙设备；
• 可完成基础配对或连接测试。

---

9. 总结

本案例完成了 mp_hi3781v735 平台上兆通微 9612U USB 蓝牙模组在 OpenHarmony 6.1 Release 中的适配工作。整体适配链路可以概括为：

USB 蓝牙硬件
    -> ztop_bt_usb.ko 内核驱动
        -> libbt_vendor.z.so Vendor 适配层
            -> OpenHarmony 蓝牙 HDI Service
                -> 蓝牙协议栈与应用层接口

其中：

• ztop_bt_usb.ko 负责内核态 USB 蓝牙设备驱动；

• libbt_vendor.z.so 负责用户态 HCI 传输和厂商适配；

• ztopbt.conf 提供模组相关配置；

• init 配置负责系统启动阶段自动加载驱动并设置设备权限；

• BUILD.gn 和 bundle.json 负责将相关产物纳入 OpenHarmony 编译和镜像打包流程。

从适配经验看，蓝牙模组迁移到 OpenHarmony 平台时，最关键的是理清 内核驱动、Vendor 适配层、HDI Service、系统权限和镜像打包 之间的关系。只要这几层边界清楚，后续定位编译失败、驱动加载失败或蓝牙服务初始化失败都会更有方向。
