概述

本文档描述了如何在Rockchip芯片的OpenHarmony标准系统中适配fastboot模式，包括rk u-boot层和oh init层的修改。

写作环境

• Rockchip芯片
• OpenHarmony标准系统：5.0.3

1. 背景

fastboot是一种USB刷机协议，允许用户通过USB连接将设备连接到主机，并使用fastboot工具刷写分区镜像。在OpenHarmony系统中，需要通过MISC分区传递启动命令，让u-boot进入fastboot模式。

1.1 rk uboot手动进入fastboot模式。

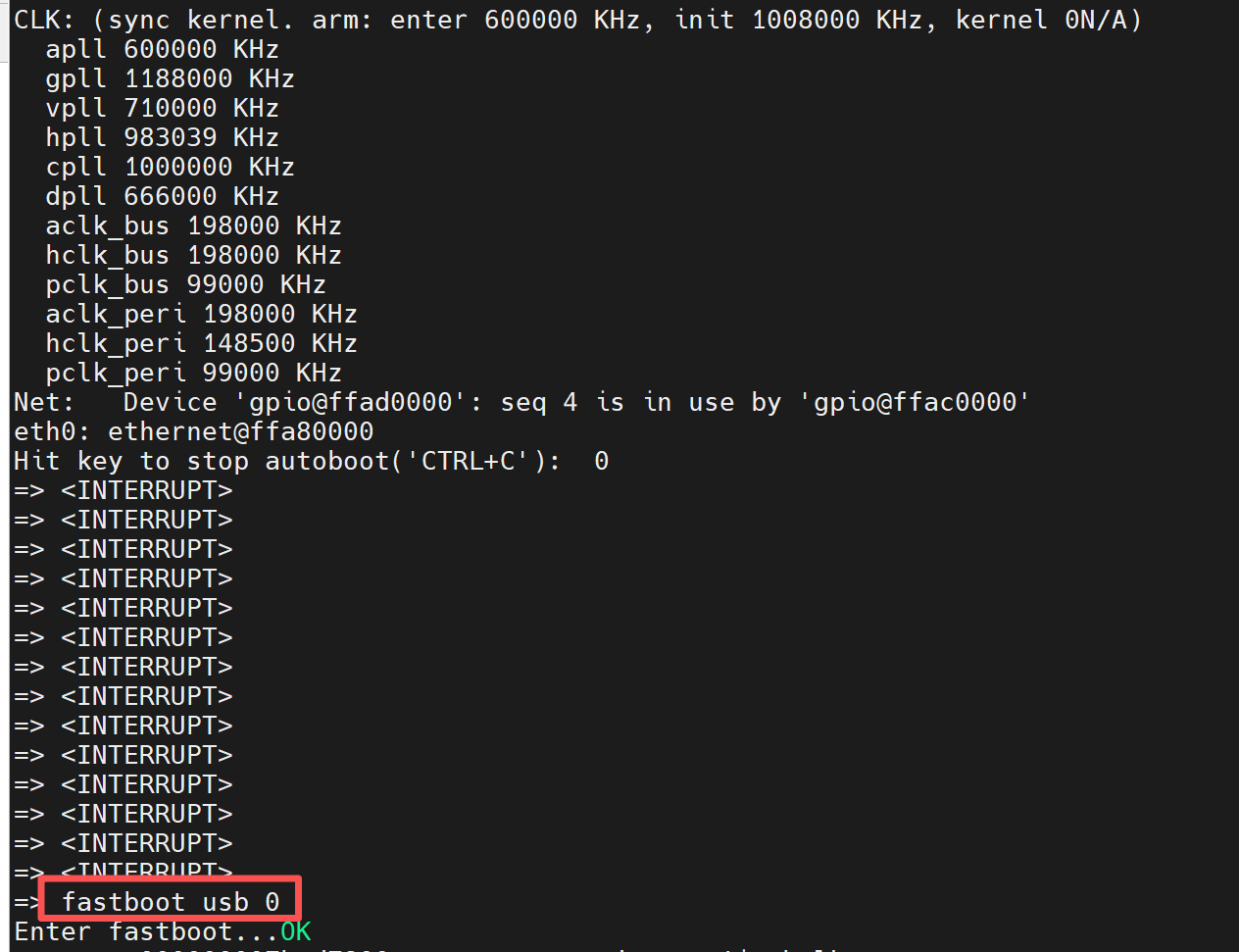

将rk设备调试串口连接到电脑，开机，然后开机进入uboot阶段的时，快速在MobaXterm窗口按下Ctrl+C键，进入U-Boot命令行（提示符为 =>）后，就可以执行命令来启动Fastboot了

在 => 提示符后输入以下命令并回车：

fastboot usb 0

此时设备已经进入fastboot模式，

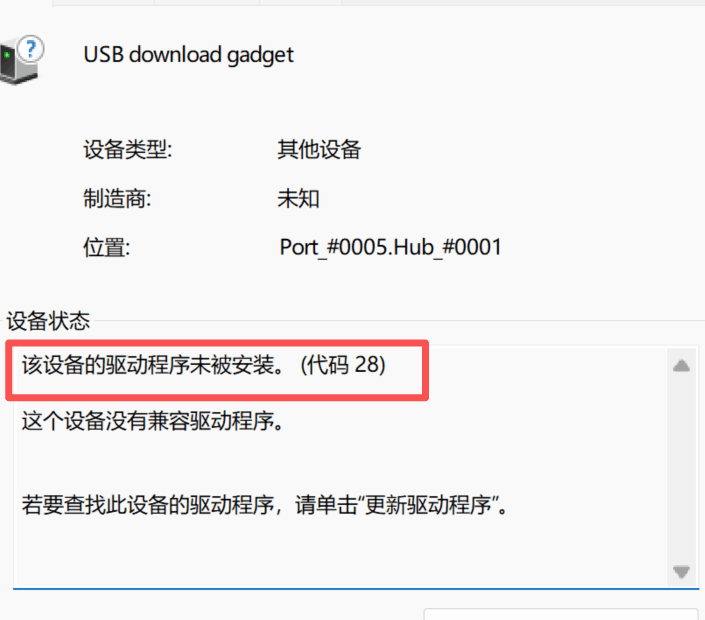

将rk设备 otg usb口连接到电脑，然后在电脑（win11）上打开设备管理器。会发现有一个usb设备

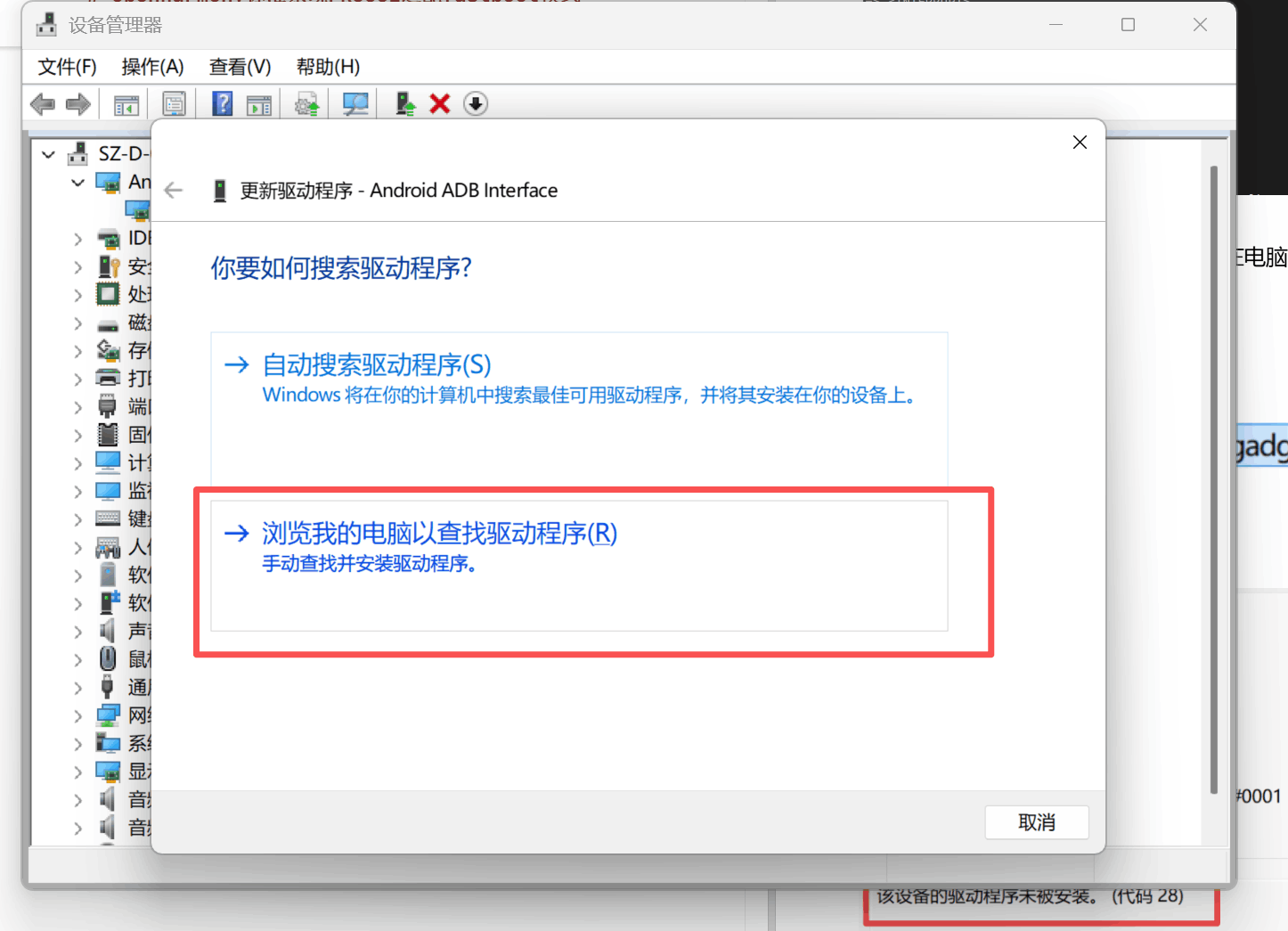

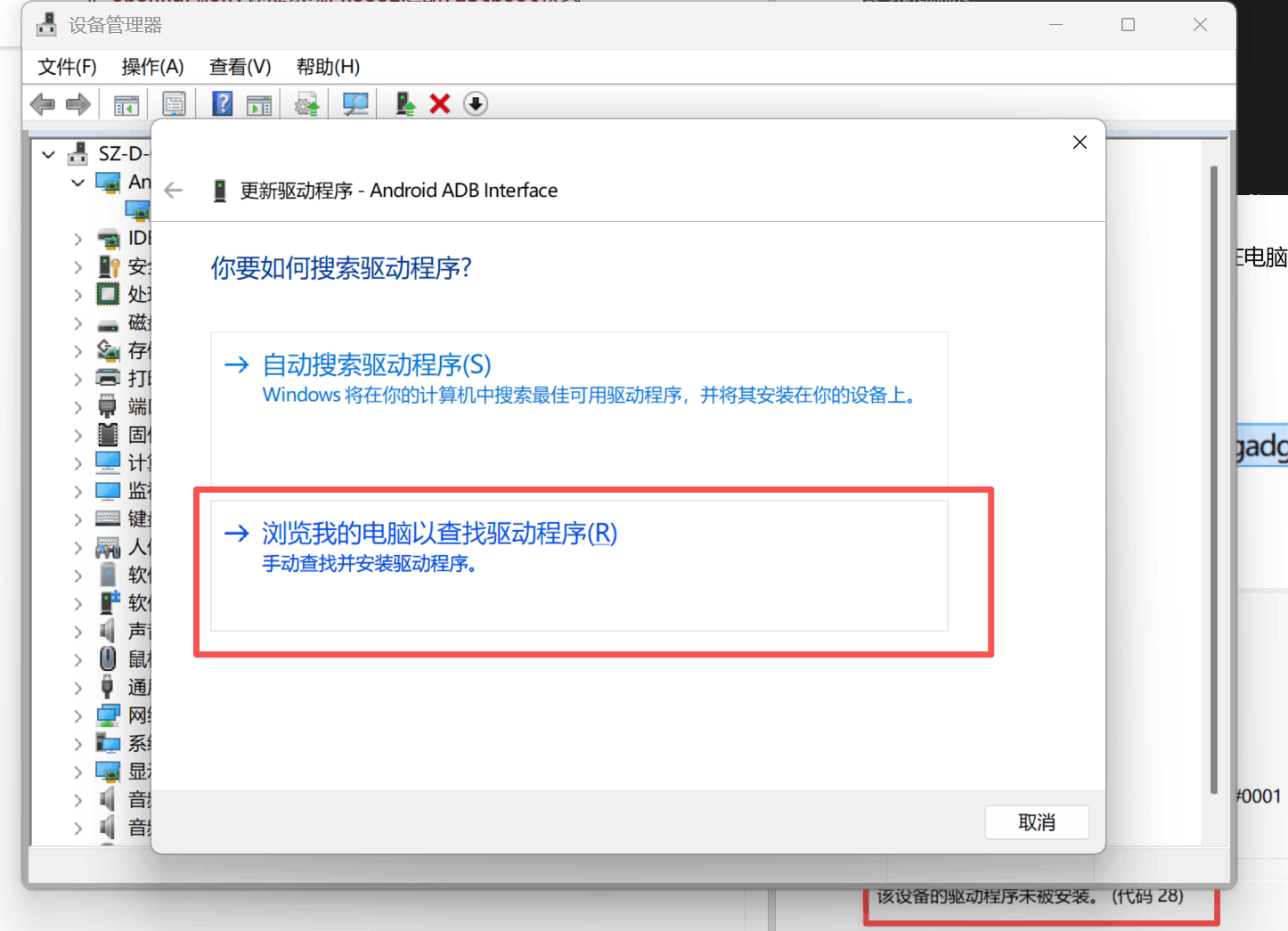

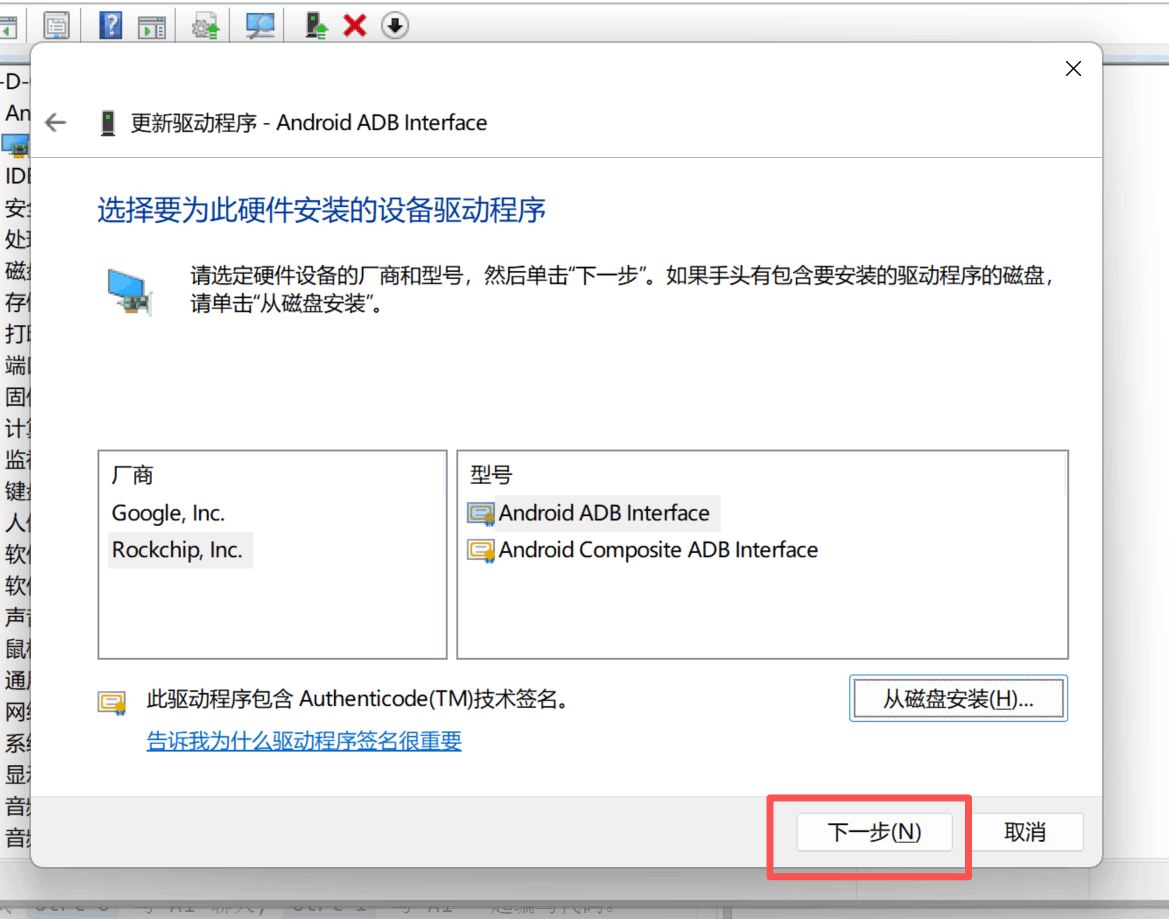

然后根据这个 https://www.e-com-net.com/article/1745296412997861376.htm 文章，选择手动安装fastboot驱动 usb_driver_r13-windows.zip

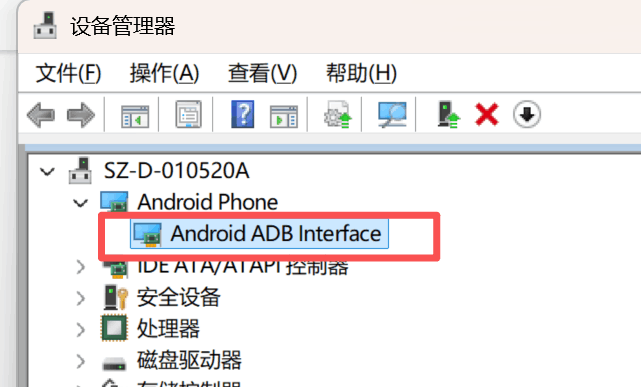

驱动安装成功就能在设备管理器中看到android设备

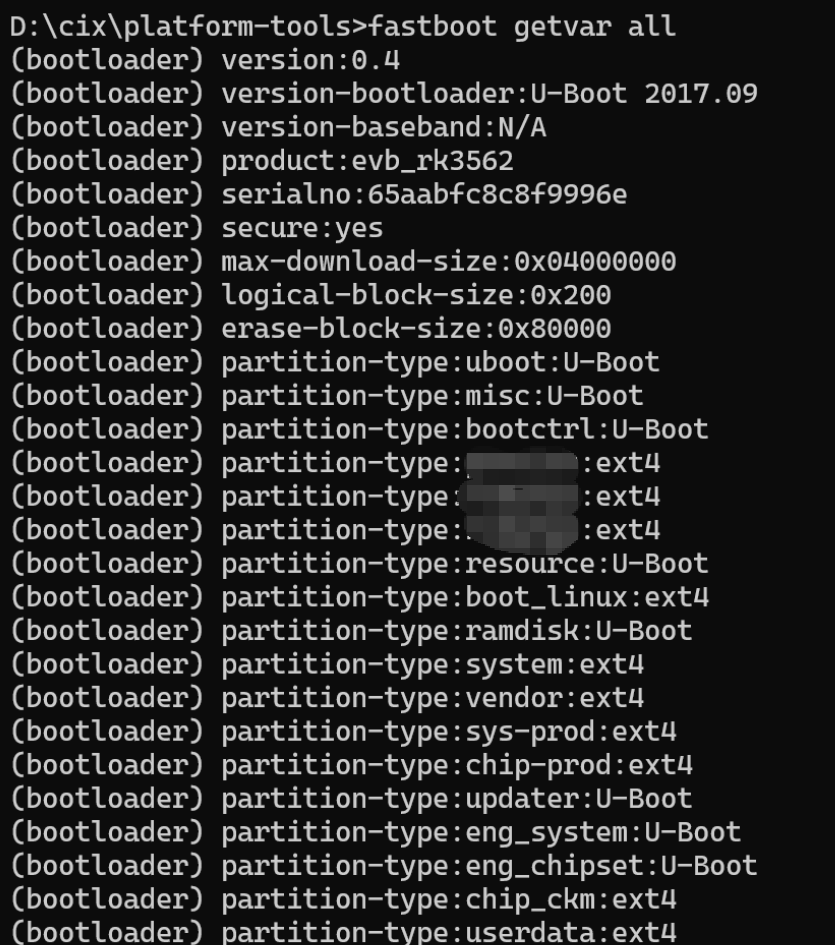

然后使用谷歌提供的工具包platform-tools.zip，然后使用fastboot命令就能看见fastboot设备

2. 实现思路

fastboot模式适配的核心思路是通过MISC分区作为系统和u-boot之间的通信桥梁，实现设备重启后进入fastboot模式。具体实现分为两个层面：

2.1 系统层（init）

• 在init进程中添加reboot fastboot命令支持
• 当用户执行reboot fastboot时，将特定的命令字符串（boot_rk_fastboot）写入MISC分区的command字段
• 然后执行系统重启

2.2 Bootloader层（u-boot）

• 在u-boot启动流程中添加MISC分区检测逻辑
• 读取MISC分区的command字段，判断是否为boot_rk_fastboot
• 如果是，则先清空MISC分区（防止重复进入fastboot），然后执行fastboot usb 0命令进入fastboot模式
• 如果不是，则正常启动系统

2.3 整体流程

用户执行 reboot fastboot
        ↓
init层写入 "boot_rk_fastboot" 到MISC分区
        ↓
系统重启
        ↓
u-boot读取MISC分区command字段
        ↓
判断是否为 "boot_rk_fastboot"
        ↓
    是 → 清空MISC分区 → 进入fastboot模式
    否 → 正常启动系统

3. 修改内容

3.1 u-boot层修改

文件路径: u-boot/cmd/pxe.c ,具体修改可以参考笔者开源适配的oh u-boot rk3568的源码 https://gitee.com/OpenHarmony_rk_equipment_transplantation/uboot-rk-openharmony/commit/4462f213497f19f26084ebeebb16380351ceaa6f

3.1.1 添加宏定义

在文件中找到MISC_COMMAND_UPDATER定义的位置，添加新的宏定义：

#define MISC_COMMAND_UPDATER "boot_updater"
#define MISC_COMMAND_BOOT_FLASH "boot_rk_fastboot"

3.1.2 添加清空MISC分区函数

添加clear_misc_command()函数，用于清空整个MISC分区：

/* Clear entire MISC partition */
static int clear_misc_command(void)
{
        struct blk_desc *desc = rockchip_get_bootdev();
        disk_partition_t part_misc;
        long blk_cnt = 0, blks_written = 0;
        long blk_start = 0;
        void *zero_buf = NULL;
        int ret = -1;

        /* Get MISC partition info */
        if (part_get_info_by_name(desc, "misc", &part_misc) < 0) {
                printf("No misc partition\n");
                return -1;
        }

        /* Allocate zero buffer for entire MISC partition */
        blk_cnt = DIV_ROUND_UP(sizeof(struct UpdateMessage), part_misc.blksz);
        zero_buf = malloc(blk_cnt * part_misc.blksz);
        if (!zero_buf) {
                printf("Failed to allocate buffer for misc partition\n");
                return -1;
        }

        /* Clear buffer to zero */
        memset(zero_buf, 0, blk_cnt * part_misc.blksz);
        printf("Clearing entire MISC partition\n");

        /* Write zero buffer to MISC partition */
        blk_start = part_misc.start;
        blks_written = blk_dwrite(desc, blk_start, blk_cnt, zero_buf);
        if (blks_written != blk_cnt) {
                printf("Failed to write misc partition\n");
                goto out;
        }

        printf("MISC partition cleared successfully\n");
        ret = 0;

out:
        free(zero_buf);
        return ret;
}

3.1.3 添加fastboot模式检测函数

添加is_fastboot_mode()函数，用于检测是否需要进入fastboot模式：

/* Check if we should enter fastboot mode */
static int is_fastboot_mode(void)
{
        char command[32]; /* Size matches UpdateMessage.command field */

        if (read_misc_command(command, sizeof(command)) != 0) {
                return 0;
        }

        /* Check if command is "boot_flash" */
        if (strcmp(command, MISC_COMMAND_BOOT_FLASH) == 0) {
                printf("Entering fastboot mode\n");
                return 1;
        }

        return 0;
}

3.1.4 修改启动流程

在do_sysboot()函数开头添加fastboot模式检测：

static int do_sysboot(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
{
    ...
    is_pxe = false;

    /* Check if we should enter fastboot mode */
    if (is_fastboot_mode()) {
        //进入fastboot模式前，清空misc分区
        clear_misc_command();
        //进入fastboot模式
        run_command("fastboot usb 0", 0);
        return 0;
    }
    ...
}

3.2 init层修改

文件路径: base/startup/init/services/modules/reboot/reboot.c

3.2.1 添加fastboot重启处理函数

添加DoRebootFastboot()函数：

PLUGIN_STATIC int DoRebootFastboot(int id, const char *name, int argc, const char **argv)
{
    UNUSED(id);
    PLUGIN_LOGI("DoRebootFastboot argc %d %s", argc, name);
    PLUGIN_CHECK(argc >= 1, return -1, "Invalid parameter");
    PLUGIN_LOGI("DoRebootFastboot argv %s", argv[0]);
#ifndef OHOS_LITE
    ReportStartupReboot(argv[0]);
#endif
    int ret = UpdateMiscMessage(argv[0], "fastboot", "fastboot:", "boot_rk_fastboot");
    if (ret == 0) {
        return DoRoot_("reboot", RB_AUTOBOOT);
    }
    return ret;
}

3.2.2 注册fastboot命令

在RebootAdpInit()函数中注册fastboot命令：

static void RebootAdpInit(void)
{
    // add default reboot cmd
    (void)AddCmdExecutor("reboot", DoReboot);
    (void)AddCmdExecutor("reboot.other", DoRebootOther);
    AddRebootCmdExecutor("shutdown", DoRebootShutdown);
    AddRebootCmdExecutor("flashd", DoRebootFlashed);
    AddRebootCmdExecutor("fastboot", DoRebootFastboot);  // 添加这一行
    AddRebootCmdExecutor("updater", DoRebootUpdater);
    AddRebootCmdExecutor("charge", DoRebootCharge);
    AddRebootCmdExecutor("suspend", DoRebootSuspend);
    AddRebootCmdExecutor("panic", DoRebootPanic);
    (void)AddCmdExecutor("panic", DoRebootPanic);
}

4. 工作流程

1. 触发fastboot模式: 在OpenHarmony系统中执行reboot fastboot命令
2. 写入MISC分区: init模块调用UpdateMiscMessage()将MISC分区的command字段设置为boot_rk_fastboot
3. 重启设备: 系统执行重启

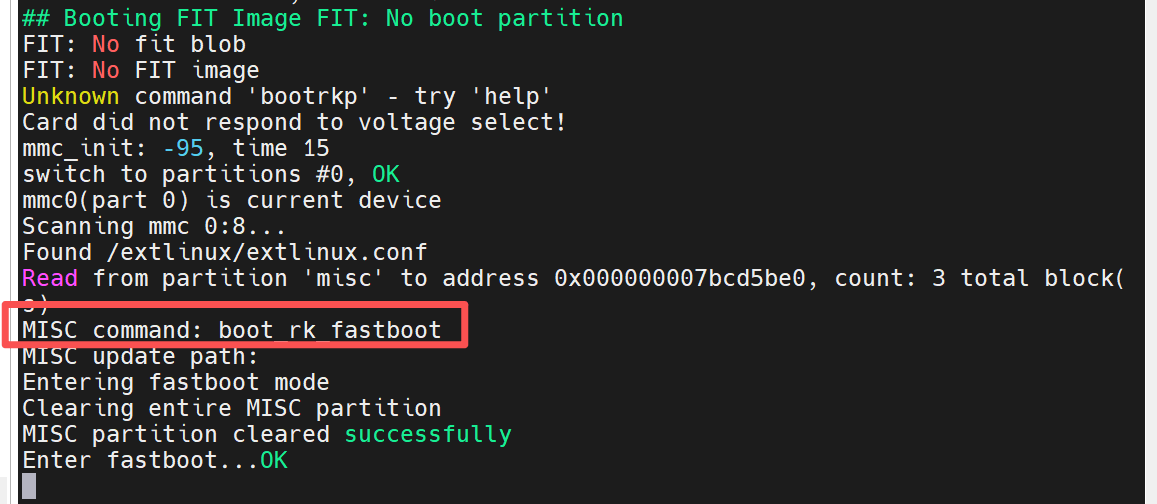

4. u-boot检测: u-boot启动时读取MISC分区，检测到command为boot_rk_fastboot
5. 清空MISC分区: 进入fastboot模式前，先清空整个MISC分区，避免重复进入fastboot
6. 进入fastboot模式: u-boot执行fastboot usb 0命令，进入fastboot模式等待主机连接

5. 使用方法

在OpenHarmony设备的shell中执行：

reboot fastboot

设备将重启并进入fastboot模式，此时可以使用主机的fastboot工具进行刷机操作：

fastboot devices          # 查看连接的设备
fastboot flash boot boot.img    # 刷写boot分区
fastboot flash system system.img # 刷写system分区
fastboot reboot           # 重启设备退出fastboot模式

6. MISC分区数据结构

MISC分区用于在系统和u-boot之间传递启动命令和状态信息。以下是MISC分区数据结构定义（以reboot_misc.c中的定义为准）：

5.1 init层数据结构

文件路径: base/startup/init/services/modules/reboot/reboot_misc.c

#define MAX_COMMAND_SIZE 32
#define MAX_UPDATE_SIZE 1280
#define MAX_RESERVED_SIZE 736

struct RBMiscUpdateMessage {
    char command[MAX_COMMAND_SIZE];
    char update[MAX_UPDATE_SIZE];
    char reserved[MAX_RESERVED_SIZE];
};

5.2 u-boot层数据结构

文件路径: device/board/hihope/rk3562/uboot_build/u-boot/cmd/pxe.c

/* MISC partition structure definition */
#define MAX_COMMAND_SIZE 32
#define MAX_STATUS_SIZE 32
#define MAX_UPDATE_SIZE 768
#define MAX_STAGE_SIZE 32
#define MAX_FAULTINFO_SIZE 32
#define MAX_RESERVED_SIZE 224

struct UpdateMessage {
    char command[MAX_COMMAND_SIZE];
    char status[MAX_STATUS_SIZE];
    char update[MAX_UPDATE_SIZE];
    char stage[MAX_STAGE_SIZE];
    char faultinfo[MAX_FAULTINFO_SIZE];
    char reserved[MAX_RESERVED_SIZE];
};

5.3 字段说明

init层结构体（RBMiscUpdateMessage）：

字段名	大小	说明
command	32字节	启动命令，如boot_updater、boot_flash、boot_rk_fastboot等
update	1280字节	更新包路径或其他附加信息
reserved	736字节	保留字段，用于未来扩展

总大小: 32 + 1280 + 736 = 2048字节

5.4 常用命令值

命令值	说明
boot_updater	进入updater升级模式
boot_flash	进入flashd刷机模式
boot_rk_fastboot	进入fastboot模式
boot_charge	进入充电模式

7. 注意事项

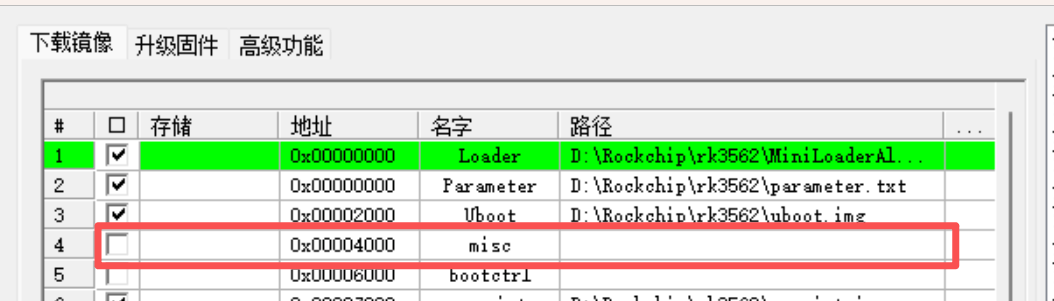

1. MISC分区需要有足够的空间存储RBMiscUpdateMessage结构体（至少2048字节）
2. u-boot层和init层的结构体定义大小不同，但command字段位置相同，可以正常解析
3. 进入fastboot模式前会自动清空MISC分区，防止重复进入fastboot模式
4. fastboot模式需要USB连接支持，确保设备USB接口正常工作

8. 相关文件

• device/board/hihope/rk3562/uboot_build/u-boot/cmd/pxe.c - u-boot启动逻辑
• base/startup/init/services/modules/reboot/reboot.c - init重启命令处理
• base/startup/init/services/modules/reboot/reboot_misc.c - MISC分区操作

9. 调试方法

1. 查看u-boot日志: 通过串口查看u-boot启动日志，确认是否正确读取MISC分区
2. 检查MISC分区内容: 在u-boot命令行使用mmc read和md命令查看MISC分区数据
3. init日志: 查看init进程的日志输出，确认UpdateMiscMessage是否成功

10. 总结

通过在u-boot层添加fastboot模式检测和MISC分区清空逻辑，在init层添加fastboot重启命令，实现了Rockchip芯片OpenHarmony标准系统的fastboot模式适配。用户可以通过简单的reboot fastboot命令进入fastboot模式进行刷机操作。
