🎯 模块概述

AV_CODEC 是OpenHarmony多媒体系统的核心组件，专门负责音视频编解码处理。
av_codec部件提供了以下常用功能：

  • 音视频编解码
  • 音视频解封装
  • 音视频封装

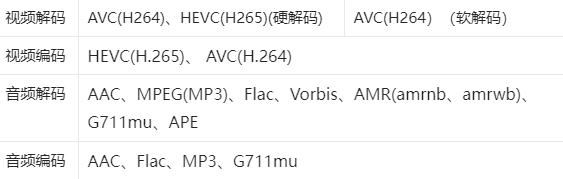

    API18之前支持情况
    在这里插入图片描述
    API18之后
    在这里插入图片描述
    关于该模块的函数调用链可查看我的前期文章进行详细学习

🏗️ 系统架构

整体架构图

┌─────────────────────────────────────────────────────────┐
│                    应用层 (Application)                  │
├─────────────────────────────────────────────────────────┤
│                  框架接口层 (Framework API)              │
│  ┌─────────────────────────────────────────────────────┐ │
│  │  native_avcodec_base.h     - 基础定义和通用接口       │ │
│  │  native_avcodec_videocodec.h - 视频编解码接口        │ │
│  │  native_avcodec_audiocodec.h - 音频编解码接口        │ │
│  │  native_avcodec_demuxer.h   - 解复用接口            │ │
│  └─────────────────────────────────────────────────────┘ │
├─────────────────────────────────────────────────────────┤
│                  服务层 (Codec Service)                  │
│  ┌─────────────────────────────────────────────────────┐ │
│  │  AVCodecService                                      │ │
│  │  ├─ 视频编解码器管理 (H.264/H.265/VP8/VP9)          │ │
│  │  ├─ 音频编解码器管理 (AAC/MP3/FLAC/WAV)            │ │
│  │  ├─ 格式转换和转码                                 │ │
│  │  └─ 硬件加速调度                                   │ │
│  └─────────────────────────────────────────────────────┘ │
├─────────────────────────────────────────────────────────┤
│                  引擎层 (Codec Engine)                   │
│  ┌─────────────────────────────────────────────────────┐ │
│  │  硬件编解码器 (HW Codec)                            │ │
│  │  ├─ 支持4K@60fps硬件解码                           │ │
│  │  ├─ 低功耗硬件编码                                 │ │
│  │  └─ 多路并发处理                                   │ │
│  │                                                      │ │
│  │  软件编解码器 (SW Codec)                           │ │
│  │  ├─ 通用软件编解码                                 │ │
│  │  └─ 格式兼容性保证                                 │ │
│  └─────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────┘

实现细节(ArkTs)：

视频解码部分
  1. 用户点击播放按钮后，触发点击事件，调起PhotoViewPicker()接口，该函数会调起图库的选择文件模块，拿到用户选取视频的路径;
  2. 用户选择文件成功后，playNative()接口调用PlayerNative::Play()函数，进行初始化并调用解码模块开始解码；
  3. 解码器Start后，输入回调会调起，将待解码的数据填入OH_AVBuffer中，调用PushInputBuffer接口，送给解码器解码，每次Start后，至少要Push一次XPS帧；
  4. 解码器每解出来一帧，输出回调就会调起一次，用户需要及时调用送显或释放接口，归还buffer给解码器，由于解码器的buffer数量有上限，需要及时归还，否则达到上限后解码器就会停止工作，直到有buffer被归还；
  5. 播放结束时，Callback()中napi_call_function()接口调起，执行对应的回调事件。
音画同步部分
  1. 收到视频帧的时候，通过调用OH_AudioRenderer_GetTimestamp()接口获取音频渲染位置等信息。
  2. 音频未启动前，为避免出现卡顿等问题，暂不同步，视频帧直接送显。
  3. 音频启动后，根据视频帧pts和音频渲染位置计算延迟，根据延迟选择音画同步策略：
    • 视频帧晚于音频帧40ms以上，直接丢弃此视频帧；
    • 视频帧晚于音频帧40ms以下，直接送显；
    • 视频帧早于音频帧时，进行渐进同步，等待一段时间送显。

🔧 核心功能特性

1. 视频编解码能力

支持的视频格式

  • 解码器支持:

    • H.264/AVC (Baseline, Main, High Profile)
    • H.265/HEVC (Main, Main10 Profile)
    • VP8 (WebM容器)
    • VP9 (WebM容器)
    • MPEG-4 Part 2

  • 编码器支持:

    • H.264/AVC (Baseline, Main, High Profile)
    • H.265/HEVC (Main Profile)

  • 分辨率支持:

    • 最小: QCIF (176×144)
    • 最大: 4K@60fps (3840×2160)
    • 支持8K@30fps (部分硬件)
色彩空间支持
  • NV12 (YUV420SP)
  • NV21 (YUV420SP)
  • YUV420P (I420)
  • RGB565, RGB888, RGBA8888
  • HDR10 (部分硬件支持)

2. 音频编解码能力

支持的音频格式

  • 解码器支持:

    • AAC-LC, HE-AAC, HE-AACv2
    • MP3 (MPEG-1/2 Layer III)
    • FLAC (无损音频)
    • WAV (PCM)
    • AMR-NB, AMR-WB
    • Vorbis

  • 编码器支持:

    • AAC-LC (Low Complexity)
    • WAV (PCM 16bit/24bit)
音频参数支持
  • 采样率: 8kHz - 192kHz
  • 位深度: 16bit, 24bit, 32bit
  • 声道数: 单声道, 立体声, 5.1环绕声

📁 模块文件结构

核心接口文件

foundation/multimedia/av_codec/
├── interfaces/kits/c/                    # C语言接口
│   ├── native_avcodec_base.h             # 基础定义和通用接口
│   ├── native_avcodec_videocodec.h       # 视频编解码器接口
│   ├── native_avcodec_audiocodec.h       # 音频编解码器接口
│   ├── native_avcodec_demuxer.h          # 解复用器接口
│   └── native_avcodec_muxer.h            # 复用器接口
├── interfaces/inner_api/native/          # 内部接口
│   ├── avcodec_errors.h                 # 错误码定义
│   └── codec_capability.h               # 编解码器能力查询

示例代码目录(ArkTs应用层)

applications/standard/app_samples/code/BasicFeature/Media/
├── AudioToVideoSync/                     # 音视频同步示例
│   ├── entry/src/main/cpp/
│   │   ├── capabilities/Demuxer.cpp     # 解复用实现
│   │   ├── capabilities/VideoDecoder.cpp # 视频解码
│   │   ├── capabilities/AudioDecoder.h # 音频解码
│   │   └── capabilities/VideoEncoder.cpp # 视频编码
├── VideoPlayer/                          # 视频播放器
└── AudioRecorder/                        # 音频录制器

💻 开发使用指南

1. 视频解码完整流程

步骤1: 创建解码器
#include "multimedia/player_framework/native_avcodec_videocodec.h"

// 根据MIME类型创建视频解码器
OH_AVCodec *videoDecoder = OH_VideoDecoder_CreateByMime("video/avc");
if (!videoDecoder) {
    printf("Failed to create video decoder\n");
    return -1;
}
步骤2: 配置解码参数
// 创建格式配置
OH_AVFormat *format = OH_AVFormat_Create();
if (!format) {
    printf("Failed to create format\n");
    return -1;
}

// 设置视频参数
OH_AVFormat_SetIntValue(format, OH_MD_KEY_WIDTH, 1920);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_HEIGHT, 1080);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_PIXEL_FORMAT, AV_PIXEL_FORMAT_NV12);
OH_AVFormat_SetDoubleValue(format, OH_MD_KEY_FRAME_RATE, 30.0);

// 配置解码器
int32_t ret = OH_VideoDecoder_Configure(videoDecoder, format);
if (ret != AV_ERR_OK) {
    printf("Configure failed: %d\n", ret);
    return -1;
}
步骤3: 设置回调函数
// 定义回调结构体
OH_AVCodecCallback callback = {
    .onError = [](OH_AVCodec *codec, int32_t errorCode, void *userData) {
        printf("Decoder error: %d\n", errorCode);
    },
    .onStreamChanged = [](OH_AVCodec *codec, OH_AVFormat *format, void *userData) {
        printf("Stream format changed\n");
    },
    .onNeedInputBuffer = [](OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData) {
        // 输入压缩数据
        printf("Need input buffer: %u\n", index);
    },
    .onNewOutputBuffer = [](OH_AVCodec *codec, uint32_t index, OH_AVBuffer *buffer, void *userData) {
        // 获取解码后的视频帧
        printf("New output buffer: %u\n", index);
    }
};

OH_VideoDecoder_SetCallback(videoDecoder, callback, nullptr);
步骤4: 启动解码器
// 启动解码
int32_t ret = OH_VideoDecoder_Start(videoDecoder);
if (ret != AV_ERR_OK) {
    printf("Start failed: %d\n", ret);
    return -1;
}

2. 音频编码完整流程

步骤1: 创建编码器
#include "multimedia/player_framework/native_avcodec_audiocodec.h"

// 创建AAC音频编码器
OH_AVCodec *audioEncoder = OH_AudioEncoder_CreateByMime("audio/mp4a-latm");
步骤2: 配置音频参数
OH_AVFormat *format = OH_AVFormat_Create();
OH_AVFormat_SetIntValue(format, OH_MD_KEY_AUD_SAMPLE_RATE, 44100);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_AUD_CHANNEL_COUNT, 2);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_AUDIO_SAMPLE_FORMAT, AV_SAMPLE_FORMAT_S16);
OH_AVFormat_SetIntValue(format, OH_MD_KEY_BITRATE, 128000); // 128kbps

OH_AudioEncoder_Configure(audioEncoder, format);

3. 解复用器使用示例

从MP4文件中提取音视频流
#include "multimedia/player_framework/native_avcodec_demuxer.h"

// 创建解复用器
OH_AVDemuxer *demuxer = OH_AVDemuxer_Create();
OH_AVDemuxer_SetDataSource(demuxer, "input.mp4");

// 获取轨道信息
int32_t trackCount = OH_AVDemuxer_GetTrackCount(demuxer);
for (int32_t i = 0; i < trackCount; i++) {
    OH_AVFormat *trackFormat = OH_AVDemuxer_GetTrackFormat(demuxer, i);

    int32_t trackType;
    OH_AVFormat_GetIntValue(trackFormat, OH_MD_KEY_TRACK_TYPE, &trackType);

    if (trackType == MEDIA_TYPE_VID) {
        // 视频轨道
        OH_AVDemuxer_SelectTrackByID(demuxer, i);
    } else if (trackType == MEDIA_TYPE_AUD) {
        // 音频轨道
        OH_AVDemuxer_SelectTrackByID(demuxer, i);
    }
}

编译构建

编译32位ARM系统av_codec部件

./build.sh --product-name {product_name} --ccache --build-target av_codec

编译64位ARM系统av_codec部件

./build.sh --product-name {product_name} --ccache --target-cpu arm64 --build-target av_codec

{product_name}为当前支持的平台，比如rk3568。

🎬 实际应用场景

1. 视频播放器

  • 功能: 播放本地/网络视频文件
  • 支持格式: MP4, MKV, AVI, MOV, FLV
  • 特性: 硬件加速解码，音视频同步，倍速播放

2. 视频通话应用

  • 功能: 实时视频通话
  • 编解码: H.264实时编码，低延迟传输
  • 特性: 自适应码率，网络容错，回声消除

3. 屏幕录制工具

  • 功能: 录制设备屏幕操作
  • 流程: 屏幕捕获 → 视频编码 → 音频混合 → 文件保存
  • 输出: MP4文件，支持1080P@60fps

4. 视频编辑应用

  • 功能: 视频剪辑、转码、特效处理
  • 特性: 多轨道编辑，实时预览，批量转码
  • 输出: 支持多种分辨率和码率配置

📊 性能指标

硬件加速性能

  • 4K解码: 60fps稳定播放，CPU占用<30%
  • 1080P编码: 30fps实时编码，功耗<500mW
  • 多路并发: 支持4路1080P同时解码

软件编解码性能

  • 兼容性: 100%格式支持
  • 效率: 相比硬件编码，CPU占用增加50-80%
  • 适用场景: 非标准格式或特殊需求

🔍 调试和优化

1. 性能分析工具

# 查看编解码器能力
hdc shell "hidumper -s 10 -a -c"

# 监控编解码性能
hdc shell "top -p codec_service_pid"

2. 日志调试

// 设置日志级别
OH_AVCodec_SetLogLevel(AV_LOG_LEVEL_DEBUG);

// 获取编解码器信息
OH_AVFormat *codecInfo = OH_VideoDecoder_GetCodecDescription(decoder);

3. 内存优化

  • 零拷贝设计: 减少数据拷贝，降低内存占用
  • 内存池管理: 预分配内存，避免频繁分配释放
  • 大页支持: 提升TLB命中率，改善性能

🚀 开发最佳实践

1. 选择合适的编解码器

  • 优先使用硬件: 性能更好，功耗更低
  • 格式标准化: 使用标准格式确保兼容性
  • 参数优化: 根据设备能力调整分辨率/码率

2. 错误处理策略

  • 预判检查: 提前检查设备能力
  • 优雅降级: 硬件失败时切换到软件编解码
  • 资源清理: 确保异常情况下正确释放资源

3. 性能优化建议

  • 异步处理: 使用异步回调避免阻塞主线程
  • 批量处理: 减少系统调用次数
  • 缓存策略: 合理使用输入输出缓冲区
# 视频编解码 # 鸿蒙系统 # 鸿蒙
