华为（ENSP）模拟实验(1) 交换机的基本配置与管理

实验目的：

           掌握交换机的基本配置与管理

        了解交换机配置的基本命令。

实验背景：

           某公司新进了一批二层交换机，在正式投入使用前要进行初始化的配置与管理，以便日后维护。

技术原理：

• 二层交换机工作在OSI模型的第2层（数据链路层），识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

• 交换机的管理方式基本分为两种：带内管理和带外管理。

  • 通过交换机的 Console 端口 管理交换机属于带外管理； 这种管理方式不占用交换机的网络端口， 第一次配置交换机必须利用 Console 端口进行配置。

  • 通过 Telnet、 拨号等方式（TCP/IP协议）属于带内管理。

  • 交换机的命令行操作模式主要包括：

    • 用户模式           <Huawei>

    • 全局配置模式     [Huawei]

    • 端口模式            [Huawei-GigabitEthernet0/0/1]

实验设备：S5700 1台；PC 1台；配置线。

实验步骤：

        用console线缆连接计算机的串口和交换机的console口上。

        在计算机上启用超级终端(Terminal)，使用其默认配置参数，使计算机与交换机通过console接口建立连接。

  熟悉一些常用的命令：

            进入全局配置模式(system-view )

            进入交换机端口视图模式(int g0/1)

            返回到上级模式(quit)

            设置密码(提高设备安全)

                   进入全局配置模式的[明/密文]密码（同时设置则只有后者生效）

                   用于[console/vty] 线路下的登录密码

            帮助信息(如?、 co?、 copy?)

            命令简写(如 sys)

            命令自动补全(Tab)

            中断测试(Ctrl+c)

            退回 到用户模式(Ctrl+z )

            在用户模式下重启交换机(reboot)

            修改交换机名称(sysname X)

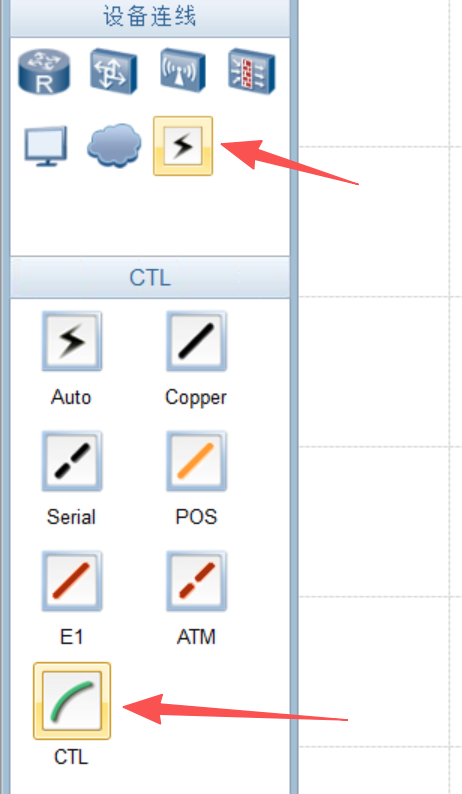

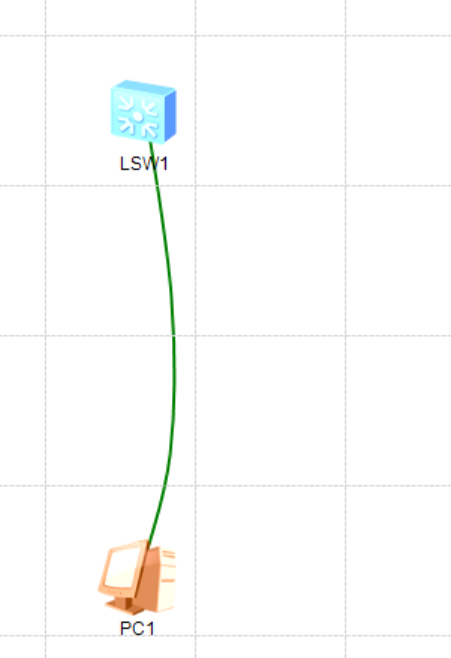

步骤一：换设备与PC拉出来

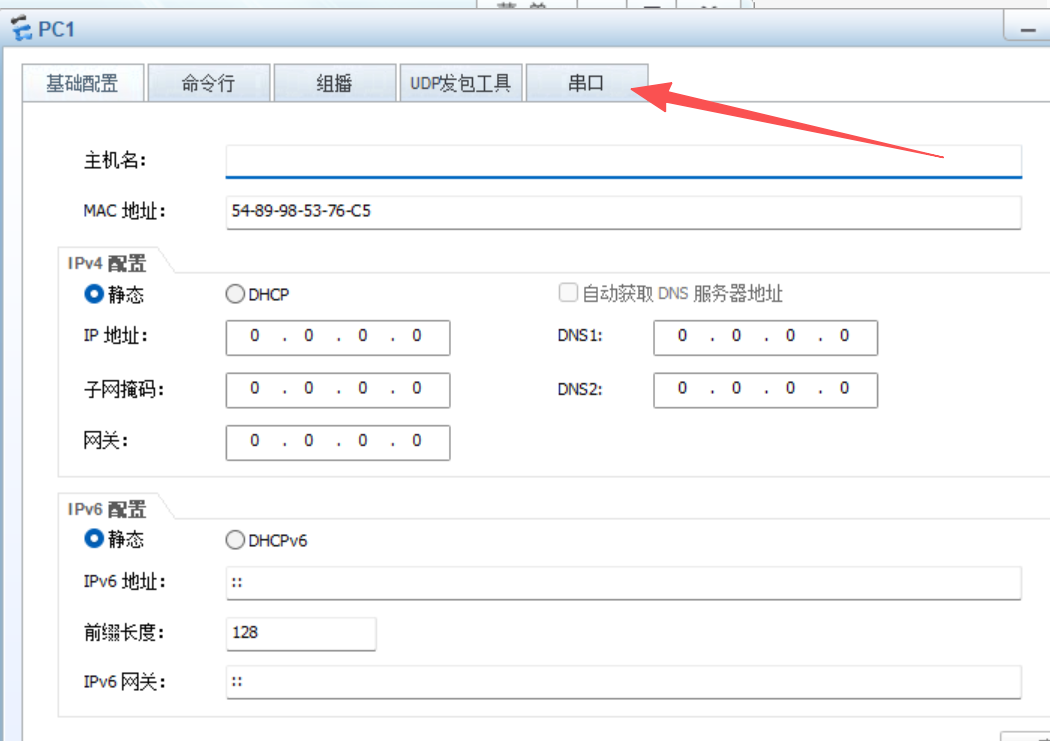

步骤二：双点PC机

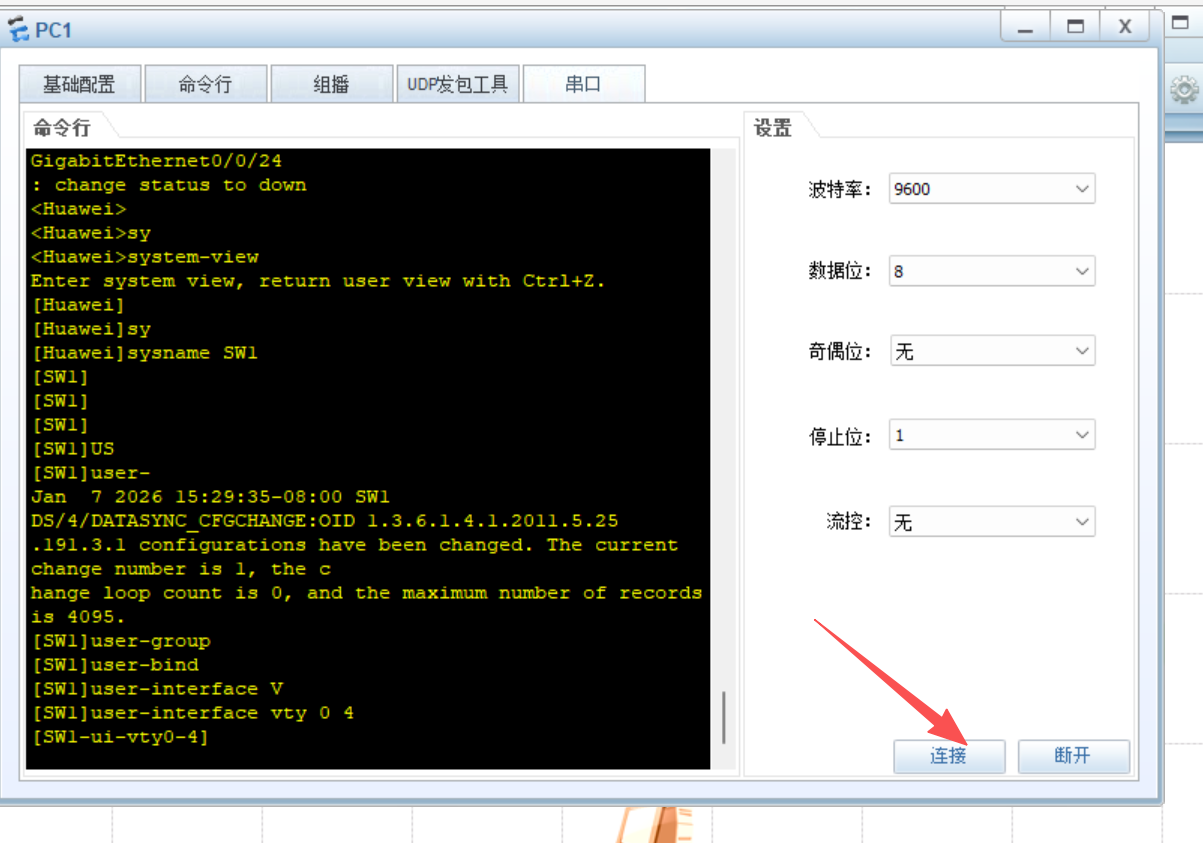

步骤三：点击连接

步骤四：进行交换机设置

# 从用户视图进入系统视图
<HUAWEI>system-view

# 1. 设置主机名（如果不需要修改主机名，可注释/删除这行）
[HUAWEI]sysname huawei

# 2. 配置管理员账号（密文密码cisco2，15级最高权限）
[huawei]user-interface vty 0 4
[huawei-ui-vty0-4]authentication-mode aaa
[huawei-ui-vty0-4]quit
[huawei]aaa
[huawei-aaa]local-user admin password irreversible-cipher cisco2
[huawei-aaa]local-user admin privilege level 15
[huawei-aaa]local-user admin service-type telnet ssh
[huawei-aaa]quit

# 3. 配置单端口（示例：进入E0/0/1）
[huawei]interface Ethernet 0/0/1
[huawei-Ethernet0/0/1]quit

# 4. 配置多端口（示例：进入E0/0/1至E0/0/24）
[huawei]interface range Ethernet 0/0/1 to 0/0/24
[huawei-if-range]quit

# 5. 设置默认网关（静态路由）
[huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254

# 6. 配置DNS相关
[huawei]dns domain cisco.com
[huawei]dns server 200.0.0.1
[huawei]undo dns resolve  # 关闭域名解析

# 7. 关闭终端调试信息输出（需先回到用户视图）
[huawei]return
<huawei>undo terminal monitor

# 8. 查看配置/信息（示例）
<huawei>system-view
[huawei]display current-configuration  # 查看当前配置
[huawei]display mac-address           # 查看MAC地址表

# 9. 保存配置（关键！否则重启后丢失）
[huawei]save
# 按提示输入Y确认保存
