基于STM32F1的超级终端串口控制程序思路分析（洋桃派M1）

一、准备

1. 洋桃电子 M1 核心板；
2. 用户程序中的“1-2-11-超级终端串口控制程序”；
3. HyperTerminal 超级终端软件。

二、业务说明

1. 需求说明：

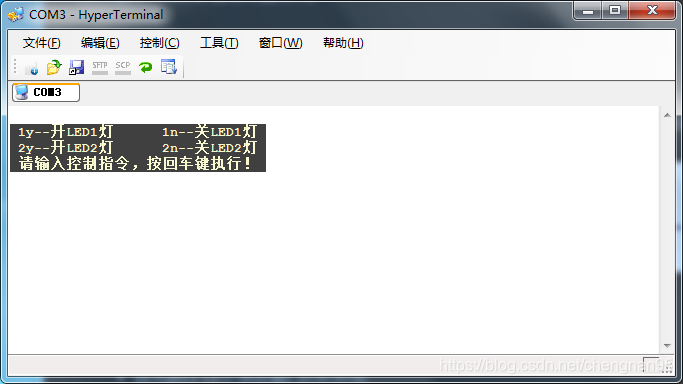

   打开超级终端软件，连接对应的 COM 口，按下键盘上回车键之后出现操作提示菜单：

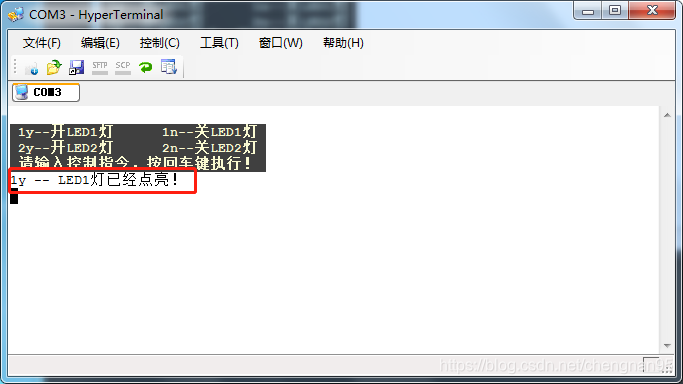

按照菜单提示输入相应的指令，超级终端上返回对应的字符串，STM32 的 LED 灯作出相应的反应，如图所示（这里省略了单片机的状态照片）：

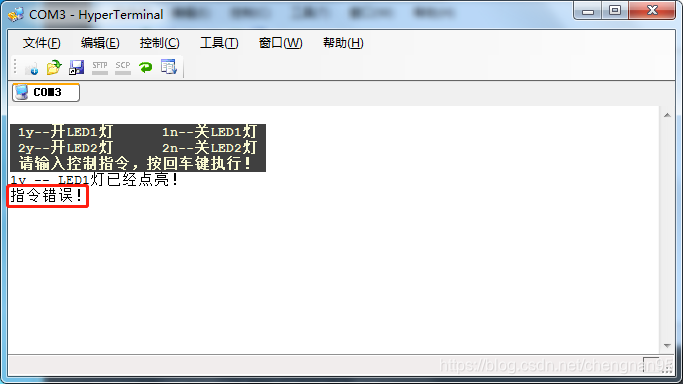

如果输入了错误的指令，超级终端会显示“指令错误！”，STM32 不会作出反应，如下图所示：

三、业务逻辑分析

1. 总体的思路是 STM32 对输入的指令进行识别，根据输入指令的不同 STM32 给出不同的反应；
2. 代码中可定义一个全局的 16 位串口接收状态变量（USART1_RX_STA），根据这个值判断什么时候接收完成以及接收数据的数量是多少；
3. 全局变量的高两位用来判断是否接收到0x0d和0x0a（键盘上的回车）。当接收到 0x0d时 USART1_RX_STA 变量第 15 位置 1（即USART1_RX_STA|=0x4000;），当接收到0x0a时，USART1_RX_STA 变量第 16 位置 1（即USART1_RX_STA|=0x8000;）；
4. 程序中设置将接收到的超级终端发送来数据放在数组USART1_RX_BUF中，该数组最大的长度是 200，读到0x0d和0x0a证明数据接收结束，只有当 USART1_RX_STA & 0xC000为真时才能执行 main 函数中的while(1)循环中的代码，进而 STM32 才会做出响应；
5. 通过递增全局变量后 14 位的值，可以将接收到的数据放在数组中，当该值的大小超过数组最大接收长度时，该全局变量将清零，重新计数；
6. main 函数将全局变量 USART1_RX_STA 的初始值设置为0xC000，以便按下回车后可以直接输出按键提示命令；
7. 程序对单片机执行一次操作后，要记得将全局变量 USART1_RX_STA 清零，以便下一次判断超级终端的输入。

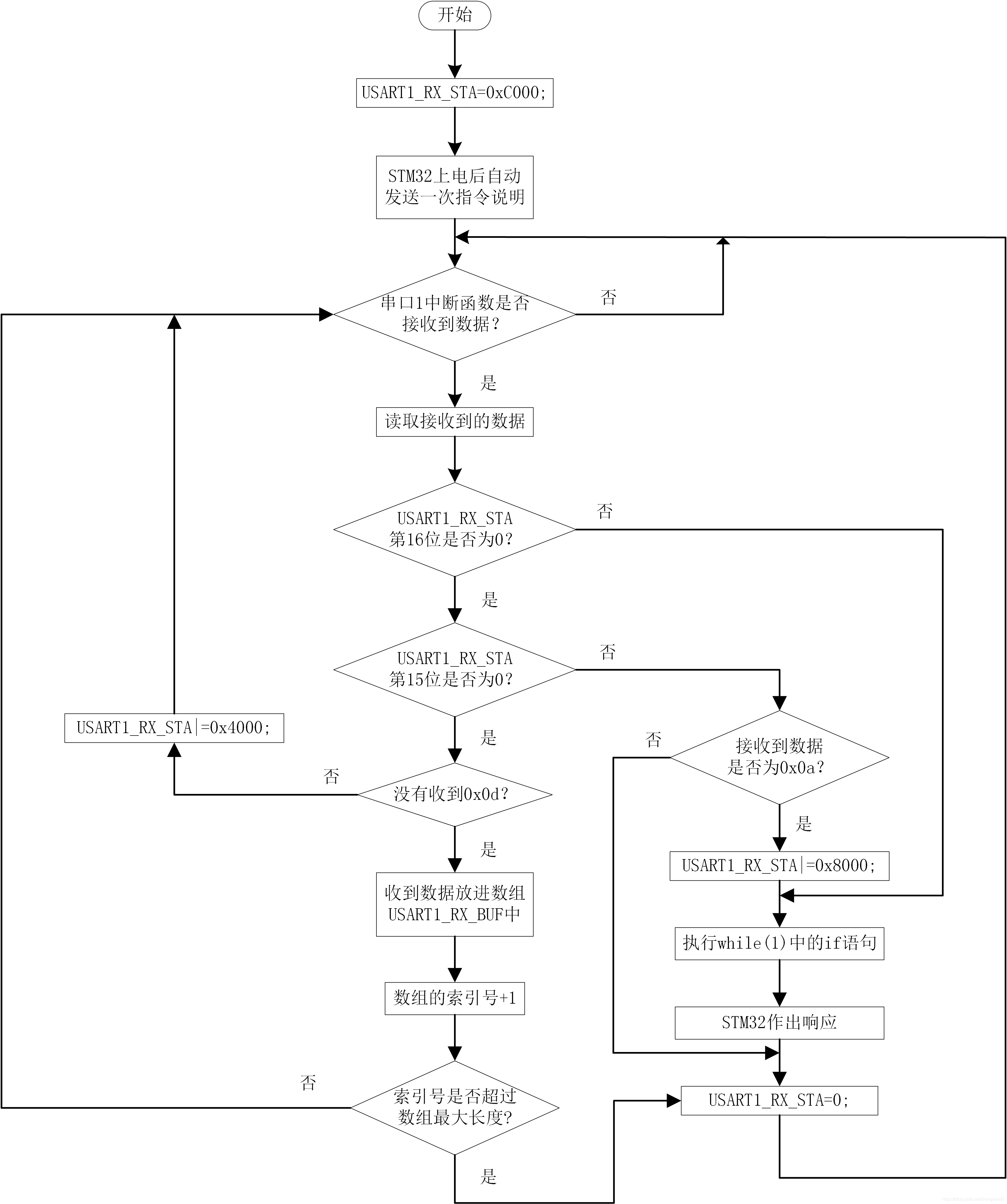

上述的操作整理成流程图，如下所示：
