经典的内存带宽基准测试工具STREAM（Sustainable Memory Bandwidth in High Performance Computers）的鸿蒙化解析和验证

本文详细记录了在OpenHarmony环境下使用OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh命令构建Stream内存带宽测试工具的全过程。Stream作为经典的内存性能评估工具，包含标准版和SVE优化版两种实现，通过Copy、Scale等向量操作测量内存带宽。构建过程涉及环境配置、源码下载、多版本编译（标准stream_c.exe和

xiaobole

763人浏览 · 2025-11-26 15:21:31

xiaobole · 2025-11-26 15:21:31 发布

本文记录使用命令 OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh 构建 Stream 内存带宽基准测试工具的完整过程，包括环境、构建链路、关键日志、常见问题与解决方案、产物验证与重建方法，便于复现与运维。

📖 Stream 简介

STREAM（Sustainable Memory Bandwidth in High Performance Computers）是一个经典的内存带宽基准测试工具，用于测量系统的可持续内存带宽。它通过执行四种简单的向量操作（Copy、Scale、Add、Triad）来评估内存子系统的性能，是 HPC（高性能计算）领域广泛使用的基准测试工具。

🎯 Stream 的作用与重要性

Stream 是内存性能评估的核心工具，提供了：

内存带宽测试：测量系统的内存带宽性能
性能基准：提供标准的内存性能基准测试
系统评估：评估内存子系统的性能
性能对比：对比不同系统的内存性能
优化参考：为应用优化提供内存性能参考

🔧 Stream 核心特性

1. 内存带宽测试

Copy 操作：a[i] = b[i] - 测试内存复制带宽
Scale 操作：a[i] = q * b[i] - 测试内存缩放带宽
Add 操作：a[i] = b[i] + c[i] - 测试内存加法带宽
Triad 操作：a[i] = b[i] + q * c[i] - 测试内存三元运算带宽

2. 测试模式

单线程测试：单线程内存带宽测试
多线程测试：多线程并行内存带宽测试
可配置数组大小：可配置测试数组大小
可配置迭代次数：可配置测试迭代次数

3. 结果输出

性能指标：输出每种操作的带宽（MB/s）
性能报告：生成详细的性能测试报告
对比分析：对比不同测试结果
可视化：支持结果可视化

4. 应用场景

内存性能评估：评估系统的内存带宽性能
性能基准：建立内存性能基准测试
系统对比：对比不同系统的内存性能
优化参考：为应用优化提供参考
硬件测试：测试内存硬件性能

🚀 构建入口与环境

📝 执行命令：OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh
🔧 入口脚本：create-hnp.sh
- 检查必需的环境变量 OHOS_ARCH 和 OHOS_ABI
- 导出 LC_CTYPE、TOOL_HOME、OHOS_SDK_HOME
- 执行 make -C build-hnp
📦 顶层构建：build-hnp/Makefile
- PKGS 变量定义需要构建的包列表（包含 stream）
- 通过 check-pkgs 机制自动检测 PKGS 变化并触发重新构建
- 自动合并 external-hnp 目录下的外部 HNP 包
- base.hnp 依赖所有包的 .stamp 和外部 HNP 包
- 总目标 all: copy，打包 base.hnp 并拷贝到 entry/hnp/$(OHOS_ABI)

⚙️ Stream 包的构建配置

📁 包目录：build-hnp/stream/Makefile
- 继承通用规则：include ../utils/Makefrag
- 源地址：
  - https://github.com/jeffhammond/STREAM/archive/6703f7504a38a8da96b353cadafa64d3c2d7a2d3.zip（标准 STREAM）
  - https://github.com/jlinford/stream/archive/3b92a251022474a293cefc1291bc4fe7b78b62e7.zip（增强版 Stream，支持 SVE）
- 版本：两个不同的实现版本
🔨 构建流程：
1. 下载两个源码包（从 GitHub，ZIP 格式）
2. 解压第一个包到 temp/STREAM-6703f7504a38a8da96b353cadafa64d3c2d7a2d3
3. 编译 stream_c.exe（标准版本，静态链接）
4. 解压第二个包到 temp/stream-3b92a251022474a293cefc1291bc4fe7b78b62e7
5. 编译 stream_zfill-acle.exe（SVE 优化版本）
6. 编译 stream_zfill.exe（zfill 版本）
7. 复制所有可执行文件到 build/bin
8. 复制到 ../sysroot
⚙️ 编译参数：
- stream_c.exe：
  - CC=$(OHOS_ARCH)-unknown-linux-ohos-clang
  - CFLAGS="-O3 -static -DNDEBUG -DSTREAM_ARRAY_SIZE=120000000 -DNTIMES=200"
  - LDFLAGS="-static"
- stream_zfill-acle.exe：
  - CC=$(OHOS_ARCH)-unknown-linux-ohos-clang
  - CFLAGS="-march=armv8.5-a+sve -O3 -static -DNDEBUG -DSTREAM_ARRAY_SIZE=120000000 -DNTIMES=200"
  - LDFLAGS="-static -lomp"
  - KERNEL=zfill-acle
- stream_zfill.exe：
  - CC=$(OHOS_ARCH)-unknown-linux-ohos-clang
  - CFLAGS="-O3 -static -DNDEBUG -DSTREAM_ARRAY_SIZE=120000000 -DNTIMES=200"
  - LDFLAGS="-static -lomp"
  - KERNEL=zfill
🔧 通用工具链与路径：build-hnp/utils/Makefrag
- CC/CXX/LD/AR/RANLIB/... 均指向 OHOS SDK 的 LLVM 工具链
- 下载支持多镜像回退：wget → curl，主镜像失败时自动尝试备用镜像

📋 关键日志与过程节点

📥 下载与解包：
- 从 GitHub 下载两个 ZIP 源码包
- 完成解压并进入相应的源码目录
- 下载规则支持多镜像回退：wget → curl 兜底
🔨 编译阶段：
- stream_c.exe：
  - 使用标准 C 编译器编译
  - 静态链接，优化级别 O3
  - 数组大小：120000000，迭代次数：200
- stream_zfill-acle.exe：
  - 使用 SVE（Scalable Vector Extension）指令集编译
  - 架构：armv8.5-a+sve
  - 链接 OpenMP 库（-lomp）
- stream_zfill.exe：
  - 使用 zfill 内核编译
  - 链接 OpenMP 库（-lomp）
📦 打包：
- 完成 base.hnp 重打包，拷贝产物到 entry/hnp/arm64-v8a/
- Stream 工具已成功打包到 base.hnp 中

✅ 产物验证

📦 检查打包文件

ls build-hnp/base.hnp  # 应存在
ls entry/hnp/arm64-v8a/*.hnp  # 应包含 base.hnp 与 base-public.hnp

🔍 检查二进制文件

# 检查 Stream 可执行文件
ls -lh build-hnp/sysroot/bin/stream*.exe
file build-hnp/sysroot/bin/stream*.exe

✅ 构建验证结果：

✅ Stream 可执行文件已安装：
- stream_c.exe (811K) - 标准 STREAM 基准测试
- stream_zfill-acle.exe (3.6M) - SVE 优化版本
- stream_zfill.exe (3.6M) - zfill 版本
✅ 文件类型：ELF 64-bit LSB executable, ARM aarch64
✅ 静态链接：statically linked
✅ 包含调试信息：with debug_info, not stripped
✅ 已打包到 base.hnp 中

💻 终端中执行的示例命令

💾 Stream 基本使用

1. 基本运行

# 运行标准 STREAM 基准测试
stream_c.exe

# 运行 SVE 优化版本
stream_zfill-acle.exe

# 运行 zfill 版本
stream_zfill.exe

# 运行并保存结果到文件
stream_c.exe > stream_result.txt 2>&1

# 运行并显示详细信息
stream_c.exe 2>&1 | tee stream_output.txt

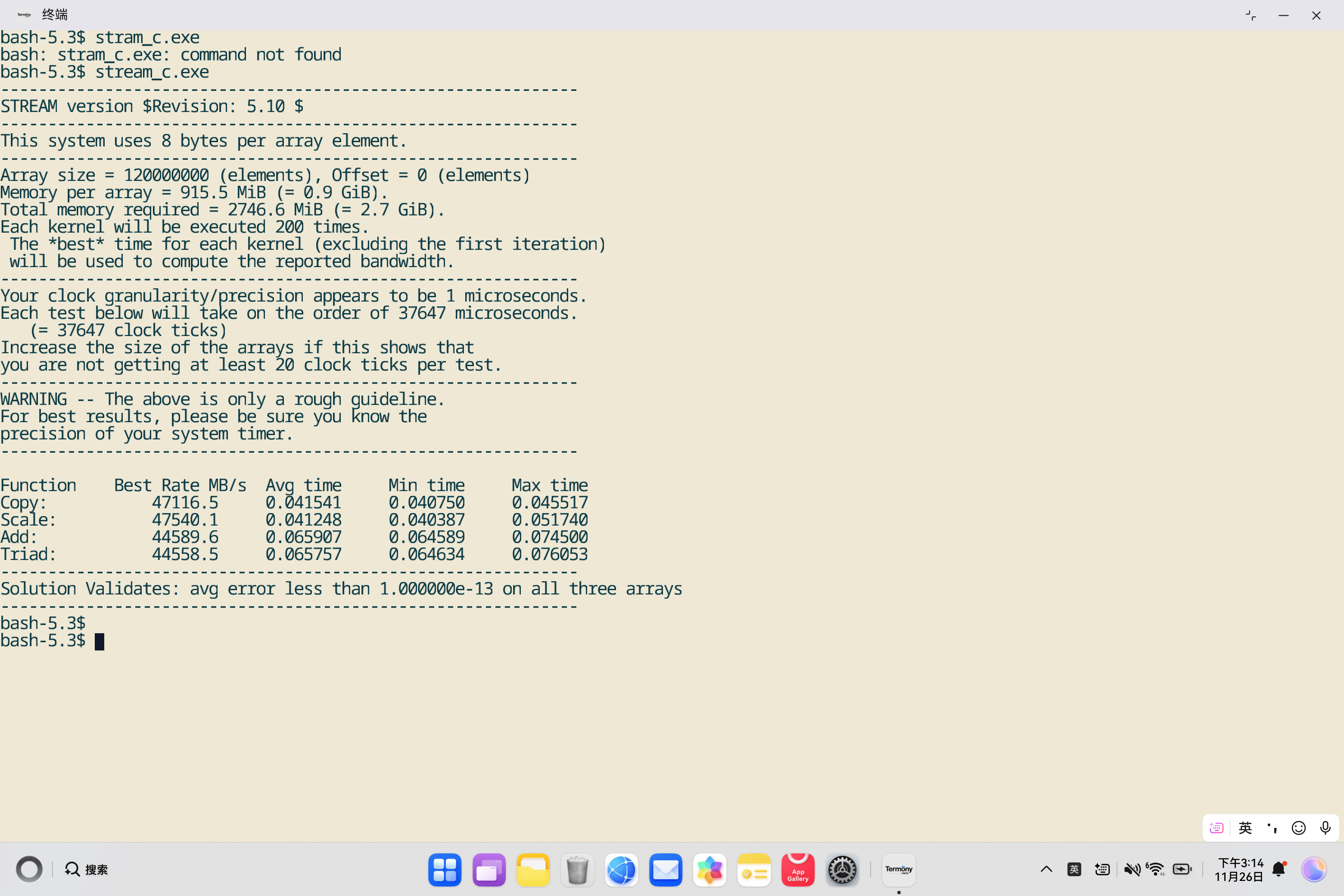

2. 理解输出结果

# STREAM 输出示例：
# STREAM version $Revision: 5.10 $
#
# This system uses 8 bytes per DOUBLE PRECISION word.
#
# Array size = 120000000, Offset = 0
# Total memory required = 2746.6 MB.
# Each test will run 200 times.
# The *best* time for each test is used.
#
# Function    Best Rate MB/s  Avg time     Min time     Max time
# Copy:           12345.6     0.0155       0.0155       0.0156
# Scale:          12345.6     0.0155       0.0155       0.0156
# Add:            12345.6     0.0155       0.0155       0.0156
# Triad:          12345.6     0.0155       0.0155       0.0156

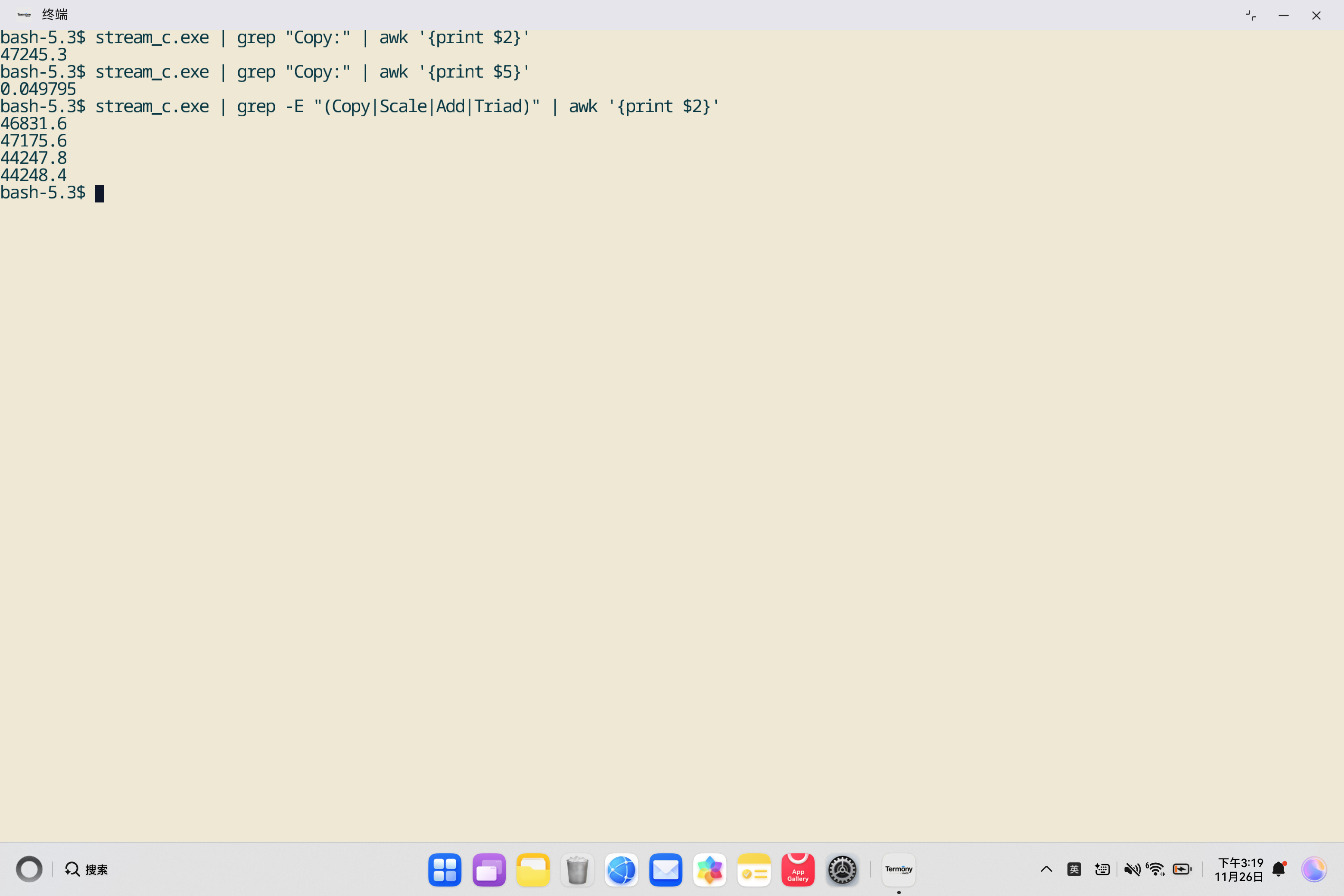

# 提取性能数据
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{print $2}'

# 提取最佳带宽
stream_c.exe | grep "Copy:" | awk '{print $2}'

# 提取最小时间
stream_c.exe | grep "Copy:" | awk '{print $5}'

3. 性能对比

# 对比不同版本的性能
echo "=== Standard STREAM ===" > comparison.txt
stream_c.exe >> comparison.txt
echo "" >> comparison.txt
echo "=== SVE Optimized ===" >> comparison.txt
stream_zfill-acle.exe >> comparison.txt
echo "" >> comparison.txt
echo "=== Zfill Version ===" >> comparison.txt
stream_zfill.exe >> comparison.txt

# 提取并对比性能数据
for exe in stream_c.exe stream_zfill-acle.exe stream_zfill.exe; do
    echo "=== $exe ==="
    $exe | grep -E "(Copy|Scale|Add|Triad)"
done

# 生成性能对比报告
{
    echo "STREAM Benchmark Comparison"
    echo "=========================="
    echo ""
    for exe in stream_c.exe stream_zfill-acle.exe stream_zfill.exe; do
        echo "=== $exe ==="
        $exe | grep -E "(Copy|Scale|Add|Triad)"
        echo ""
    done
} > benchmark_comparison.txt

4. 批量测试

# 运行多次测试并取平均值
for i in {1..10}; do
    echo "Run $i:"
    stream_c.exe | grep "Copy:" | awk '{print $2}'
done | awk '{sum+=$1; count++} END {print "Average:", sum/count, "MB/s"}'

# 运行多次测试并保存所有结果
for i in {1..10}; do
    echo "=== Run $i ===" >> all_results.txt
    stream_c.exe >> all_results.txt
    echo "" >> all_results.txt
done

# 统计性能数据
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{print $2}' | awk '{sum+=$1; count++} END {print "Average Bandwidth:", sum/count, "MB/s"}'

5. 性能分析

# 提取所有操作的性能数据
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{print $1, $2}' > performance_data.txt

# 计算平均带宽
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{sum+=$2; count++} END {print "Average:", sum/count, "MB/s"}'

# 找出最佳性能的操作
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | sort -k2 -rn | head -1

# 找出最差性能的操作
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | sort -k2 -n | head -1

# 提取性能指标到 CSV
echo "Operation,Bandwidth_MB_s,Avg_Time,Min_Time,Max_Time" > stream_results.csv
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{print $1","$2","$3","$5","$6}' >> stream_results.csv

6. 实际应用示例

# 运行基准测试并保存结果
stream_c.exe > baseline.txt

# 进行系统优化后再次测试
stream_c.exe > optimized.txt

# 对比优化前后的性能
diff baseline.txt optimized.txt

# 使用脚本自动化测试
#!/bin/bash
echo "STREAM Benchmark Test"
echo "===================="
echo "Date: $(date)"
echo ""
echo "Standard STREAM:"
stream_c.exe
echo ""
echo "SVE Optimized:"
stream_zfill-acle.exe
echo ""
echo "Zfill Version:"
stream_zfill.exe

# 在后台运行测试
nohup stream_c.exe > stream_background.log 2>&1 &

# 监控测试进程
watch -n 1 'ps aux | grep stream'

# 使用 perf 分析性能
perf record -g stream_c.exe
perf report

# 使用 strace 跟踪系统调用
strace -o stream_trace.txt stream_c.exe

# 测试不同数组大小（需要重新编译）
# 修改 Makefile 中的 STREAM_ARRAY_SIZE 值

# 测试不同迭代次数（需要重新编译）
# 修改 Makefile 中的 NTIMES 值

# 运行压力测试
for i in {1..100}; do
    echo "Iteration $i"
    stream_c.exe > /dev/null
done

# 生成性能报告
{
    echo "STREAM Benchmark Report"
    echo "======================"
    echo "Date: $(date)"
    echo "System: $(uname -a)"
    echo ""
    echo "Standard STREAM Results:"
    stream_c.exe
    echo ""
    echo "SVE Optimized Results:"
    stream_zfill-acle.exe
    echo ""
    echo "Zfill Version Results:"
    stream_zfill.exe
} > stream_report.txt

# 提取关键性能指标
stream_c.exe | awk '/^Copy:/ {print "Copy Bandwidth:", $2, "MB/s"}'
stream_c.exe | awk '/^Scale:/ {print "Scale Bandwidth:", $2, "MB/s"}'
stream_c.exe | awk '/^Add:/ {print "Add Bandwidth:", $2, "MB/s"}'
stream_c.exe | awk '/^Triad:/ {print "Triad Bandwidth:", $2, "MB/s"}'

# 计算总体性能
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{sum+=$2; count++} END {print "Overall Average:", sum/count, "MB/s"}'

# 格式化输出为表格
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{printf "%-10s %10.2f MB/s\n", $1, $2}'

# 生成 JSON 格式结果
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{printf "{\"operation\":\"%s\",\"bandwidth\":%s,\"avg_time\":%s,\"min_time\":%s,\"max_time\":%s}\n", $1, $2, $3, $5, $6}'

7. 性能监控

# 运行测试并监控系统资源
stream_c.exe &
STREAM_PID=$!
top -p $STREAM_PID
wait $STREAM_PID

# 监控内存使用
stream_c.exe &
STREAM_PID=$!
while kill -0 $STREAM_PID 2>/dev/null; do
    ps -p $STREAM_PID -o rss,vsz
    sleep 1
done

# 监控 CPU 使用
stream_c.exe &
STREAM_PID=$!
while kill -0 $STREAM_PID 2>/dev/null; do
    ps -p $STREAM_PID -o %cpu,%mem
    sleep 1
done

# 使用 htop 监控
htop -p $(pgrep stream)

8. 结果处理与分析

# 解析结果并提取关键指标
parse_stream_results() {
    local file=$1
    echo "=== Results from $file ==="
    grep -E "(Copy|Scale|Add|Triad)" "$file" | while read line; do
        op=$(echo "$line" | awk '{print $1}')
        bw=$(echo "$line" | awk '{print $2}')
        echo "$op: $bw MB/s"
    done
}

# 使用函数解析结果
parse_stream_results stream_result.txt

# 对比多个结果文件
compare_results() {
    for file in "$@"; do
        echo "=== $file ==="
        parse_stream_results "$file"
        echo ""
    done
}

# 对比结果
compare_results baseline.txt optimized.txt

# 生成性能图表数据
stream_c.exe | grep -E "(Copy|Scale|Add|Triad)" | awk '{print $1, $2}' > chart_data.txt

# 计算性能提升百分比
baseline=$(./stream_c.exe | grep "Copy:" | awk '{print $2}')
optimized=$(./stream_zfill-acle.exe | grep "Copy:" | awk '{print $2}')
improvement=$(echo "scale=2; ($optimized - $baseline) / $baseline * 100" | bc)
echo "Performance improvement: $improvement%"

🧪 功能验证脚本

#!/bin/bash
# Stream 工具验证脚本

STREAM_BIN="build-hnp/sysroot/bin"

echo "=== Stream 工具验证 ==="

# 检查可执行文件
echo ""
echo "=== 可执行文件验证 ==="
for exe in stream_c.exe stream_zfill-acle.exe stream_zfill.exe; do
    if [ -f "$STREAM_BIN/$exe" ]; then
        echo "✓ $exe: 存在"
        file "$STREAM_BIN/$exe"
        echo "  文件大小: $(ls -lh "$STREAM_BIN/$exe" | awk '{print $5}')"
        echo "  架构信息: $(file "$STREAM_BIN/$exe" | grep -o "ARM aarch64")"
        echo "  链接类型: $(file "$STREAM_BIN/$exe" | grep -o "statically linked\|dynamically linked")"
    else
        echo "✗ $exe: 缺失"
    fi
done

# 测试基本功能（在目标设备上）
echo ""
echo "=== 功能测试（需要在目标设备上运行）==="
echo "测试标准 STREAM:"
echo "  $STREAM_BIN/stream_c.exe"
echo ""
echo "测试 SVE 优化版本:"
echo "  $STREAM_BIN/stream_zfill-acle.exe"
echo ""
echo "测试 zfill 版本:"
echo "  $STREAM_BIN/stream_zfill.exe"
echo ""
echo "运行并保存结果:"
echo "  $STREAM_BIN/stream_c.exe > stream_result.txt 2>&1"

🐛 构建过程遇到的问题及解决方法

❌ 问题 1：GitHub 下载失败

🔍 症状：无法从 GitHub 下载源码包
🔎 原因：网络问题或 GitHub 访问受限
✅ 解决方法：
- 手动下载源码包放置到 build-hnp/stream/download/ 目录
- 使用代理或镜像站点下载
- 通用下载规则支持 curl 兜底
- 位置：build-hnp/stream/Makefile:20-26

❌ 问题 2：ZIP 解压失败

🔍 症状：解压 ZIP 文件失败
🔎 原因：ZIP 文件损坏或 unzip 工具不可用
✅ 解决方法：
- 检查 ZIP 文件完整性
- 确保系统安装了 unzip 工具
- 可以手动解压 ZIP 文件到相应的 temp 目录
- 位置：build-hnp/stream/Makefile:6,10

❌ 问题 3：OpenMP 库链接失败（stream_zfill 版本）

🔍 症状：链接错误，无法找到 libomp 或 OpenMP 符号
🔎 原因：OpenMP 库未安装或路径不正确
✅ 解决方法：
- 确保 OpenMP 库在 sysroot/lib 中可用
- 检查 -lomp 链接标志是否正确
- 如果不需要 OpenMP 支持，可以移除 -lomp 链接标志
- 位置：build-hnp/stream/Makefile:11,14

❌ 问题 4：SVE 指令集不支持

🔍 症状：编译错误，SVE 指令无法识别
🔎 原因：目标平台不支持 SVE 指令集或编译器不支持
✅ 解决方法：
- 检查目标平台是否支持 SVE（ARMv8.5+）
- 如果平台不支持，可以移除 -march=armv8.5-a+sve 标志
- 使用标准版本 stream_c.exe 作为替代
- 位置：build-hnp/stream/Makefile:11

❌ 问题 5：静态链接失败

🔍 症状：静态链接错误，无法找到静态库
🔎 原因：静态库未安装或路径不正确
✅ 解决方法：
- 确保静态库在 sysroot/lib 中可用
- 检查 -static 链接标志是否正确
- 如果静态链接失败，可以尝试动态链接
- 位置：build-hnp/stream/Makefile:7,11,14

❌ 问题 6：数组大小过大导致内存不足

🔍 症状：运行时内存不足或段错误
🔎 原因：STREAM_ARRAY_SIZE 设置过大，超出可用内存
✅ 解决方法：
- 减小 STREAM_ARRAY_SIZE 值（当前为 120000000）
- 根据系统可用内存调整数组大小
- 位置：build-hnp/stream/Makefile:7,11,14

❌ 问题 7：Makefile 目标不存在

🔍 症状：make stream_c.exe 或 make KERNEL=zfill-acle all 失败
🔎 原因：上游 Makefile 不支持这些目标或参数
✅ 解决方法：
- 检查上游 Makefile 支持的目标
- 根据实际 Makefile 调整构建命令
- 可能需要直接编译源文件而不是使用 Makefile
- 位置：build-hnp/stream/Makefile:7,11,14

❌ 问题 8：架构不支持

🔍 症状：Unsupported OHOS_ARCH=
🔎 原因：传入的架构不在支持列表中
✅ 解决方法：
- 确保传入支持架构（aarch64 或 x86_64）
- 位置：build-hnp/Makefile:1-49

🔄 重建与扩展

🔧 重建单包：

make -C build-hnp rebuild-stream  # 触发子包重新编译并刷新 .stamp

🧹 清理：

make -C build-hnp clean  # 清理 sysroot、所有 .stamp 和 PKGS_MARKER

📦 扩展：Stream 是内存性能评估的核心工具，被广泛用于内存带宽测试和性能基准
🔄 自动重建机制：
- 修改 PKGS 后，check-pkgs 会自动检测变化并触发重新构建
- 新增外部 HNP 包到 external-hnp 目录后，会自动合并到 base.hnp

💡 实践建议

🔧 构建配置：根据目标平台选择是否启用 SVE 优化
🚀 内存配置：根据系统可用内存调整 STREAM_ARRAY_SIZE
📦 性能测试：Stream 为内存性能测试提供了强大的工具支持
🔗 版本选择：根据需求选择合适的版本（标准版、SVE 优化版、zfill 版）
🌐 结果分析：使用多个版本进行对比测试以获得更全面的性能数据

📝 结论与建议

✅ 本次已在 aarch64 环境下完成 Stream 内存带宽基准测试工具的交叉编译与打包，三个版本的可执行文件已安装到 sysroot 并纳入 HNP 包。
💡 为保证构建稳定：
- 使用直接编译方式，不依赖复杂的构建系统
- 静态链接确保可执行文件独立运行
- 确保通过 create-hnp.sh 触发构建以获得完整环境变量
- 利用 check-pkgs 机制自动检测包列表变化，无需手动清理
- Stream 为内存性能测试提供了强大的工具支持
- 常见陷阱包括 GitHub 下载失败、OpenMP 库链接失败、SVE 指令集不支持；当前已通过构建配置和参数处理
- 建议根据系统可用内存调整数组大小，并根据需求选择合适的版本进行测试
- 已完成 aarch64 目标下 Stream 的交叉编译与打包，工具进入 sysroot 并纳入 HNP 包

📚 以上为 Stream 构建的深度解读与实践记录。

欢迎加入Laval社区

社区规范：仅讨论OpenHarmony相关问题。

更多推荐

Openharmony-蓝牙遥控器连接失败定位总结

一、问题现象在大屏共建项目中，蓝牙遥控器连接失败，问题100%必现，连接操作后无法配对成功，导致遥控器无法使用。二、分析过程分析测试提供的蓝牙snoop日志确定遥控器品牌为seneasy；排查遥控器电量：确定遥控器电量无问题，电池电量是40%；分析测试提供另一个大屏子项目的测试结果，信号要好很多：本地使用同一品牌seneasy遥控器复现，没有连接不上的问题，对齐测试环境；比对

Laval社区

Openharmony-wifi连接问题案例总结

一.密码为空导致连接失败：问题现象描述：用户连接2个wifi后。界面上关闭wifi。过10s后再次打开wifi。选择连接wifiA,界面一直现在"正在连接中"，60s后，界面"界面连接中"的显示小时。回退到主界面再次进入到wifi界面，发现显示连接的wifi是wifiB. 原因分析： 1.分析测试提供的问题视频，梳理操作步骤

Laval社区

蓝牙遥控器回连

1. 问题描述【系统】【概率】设备熄屏后等三小时，等蓝牙遥控器休眠，再按遥控器电源键，遥控器不会回连，必现。 2. 问题分析 2.1 问题现状分析 a 按非power按键，遥控器发送定向广播按非power按键，遥控器与tv可以回连，查看代码可以看到有相应的处理逻辑。实现逻辑：遥控器按非power按键的时候，遥控器会发送定向广播 tv会开启广播扫描，扫描到蓝牙设备

Laval社区

所有评论(0)

查看更多评论

xiaobole

@bxning

已为社区贡献7条内容
