相对布局组件，用于复杂场景中元素对齐的布局。

说明

该组件从API Version 9开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

规则说明

容器内子组件区分水平方向，垂直方向：
- 水平方向为left， middle， right，对应容器的HorizontalAlign.Start， HorizontalAlign.Center， HorizontalAlign.End。
- 垂直方向为top， center， bottom，对应容器的VerticalAlign.Top， VerticalAlign.Center， VerticalAlign.Bottom。
子组件可以将容器、guideline、barrier或者其他子组件设为锚点：
- 参与相对布局的容器内组件，不设置id的组件能显示，但是不能被其他子组件作为锚点，相对布局容器会为其拼接id，此id的规律无法被应用感知；容器id固定为__container__；guideline和barrier的id不能与组件重复，重复的话按照组件 > guideline > barrier的优先级生效。
- 此子组件某一方向上的三个位置（水平方向为left、middle、right，垂直方向为top、center、bottom）可以指定容器或其他子组件同方向的三个位置（水平方向为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End，垂直方向为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom）为锚点。若同方向上设置两个以上锚点，水平方向Start和Center优先，垂直方向Top和Center优先。例如，水平方向上指定了left以容器的HorizontalAlign.Start为锚点，middle以容器的HorizontalAlign.Center为锚点，又指定right的锚点为容器的HorizontalAlign.End，当组件的width和容器的width不能同时满足3条约束规则时，优先取Start和Center的约束规则。
- 当同时存在前端页面设置的子组件尺寸和相对布局规则时，子组件的绘制尺寸取决于约束规则。从API Version 11开始，该规则发生变化，子组件绘制尺寸取决于前端页面设置的尺寸。
- 对齐后需要额外偏移可设置offset(API Version 11上新增了[bias]，不建议再使用offset)。
- 从API Version 11开始，在RelativeContainer组件中，width、height设置auto表示自适应子组件。
- 当width设置auto时，如果水平方向上子组件以容器作为锚点，则auto不生效，垂直方向上同理。
- 相对布局容器内的子组件的margin含义不同于通用属性的margin，其含义为到该方向上的锚点的距离。若该方向上没有锚点，则该方向的margin不生效。
- guideline的位置在不声明或者声明异常值(如undefined)时，取start：0的位置；start和end两种方式声明一种即可，同时声明时仅start生效。
- 当容器在某个方向的size声明为“auto”时，该方向上guideline的位置只能使用start的方式声明(不可使用百分比)。
- 垂直方向的guideline和barrier只能作为组件水平方向的锚点，作为垂直方向的锚点时取0；水平方向的guideline和barrier只能作为组件垂直方向的锚点，作为水平方向的锚点时取0。
- 链的形成依靠组件间的依赖关系。以一个组件A、组件B组成的最小水平链为例，需要有锚点1 <-- 组件A <—> 组件B --> 锚点2的依赖关系，即A具有left锚点，B具有right锚点，同时A的right锚点是B的HorizontalAlign.Start，B的left锚点是A的HorizontalAlign.End。
- 链的方向和格式声明在链头组件的[chainMode]接口；链内元素的bias属性全部失效，链头元素的bias作为整个链的bias生效。
- 链内所有元素的size如果超出链的锚点约束，超出的部分将均分在链的两侧。在[Packed]链中，超出部分的分布可以通过[bias]来设置。
特殊情况
- 根据约束条件和子组件本身的size属性无法确定子组件大小，则子组件不绘制。
- 互相依赖、环形依赖时容器内子组件全部不绘制。
- 同方向上两个及以上位置设置锚点但锚点位置逆序时此子组件大小为0，即不绘制。

子组件

支持多个子组件。

接口

RelativeContainer()

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

属性

guideLine12+

guideLine(value: Array)

设置RelativeContainer容器内的辅助线，Array中每个项目即为一条guideline。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<[GuideLineStyle]>	是	RelativeContainer容器内的辅助线。

barrier12+

barrier(value: Array)

设置RelativeContainer容器内的屏障，Array中每个项目即为一条barrier。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<[BarrierStyle]>	是	RelativeContainer容器内的屏障。

barrier12+

barrier(barrierStyle: Array)

设置RelativeContaine容器内的屏障，Array中每个项目即为一条barrier。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
barrierStyle	Array<[LocalizedBarrierStyle]>	是	RelativeContaine容器内的屏障。

GuideLineStyle12+对象说明

guideLine参数，用于定义一条guideline的id、方向和位置。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
id	string	是	guideline的id，必须是唯一的并且不可与容器内组件重名。
direction	[Axis]	是	指定guideline的方向。默认值：Axis.Vertical
position	[GuideLinePosition]	是	指定guideline的位置。默认值：{start: 0}

GuideLinePosition12+对象说明

guideLine位置参数，用于定义guideline的位置。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
start	[Dimension]	否	guideline距离容器左侧或者顶部的距离。
end	[Dimension]	否	guideline距离容器右侧或者底部的距离。

BarrierStyle12+对象说明

barrier参数，用于定义一条barrier的id、方向和生成时所依赖的组件。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
id	string	是	barrier的id，必须是唯一的并且不可与容器内组件重名。
direction	[BarrierDirection]	是	指定barrier的方向。默认值：BarrierDirection.LEFT
referencedId	Array	是	指定生成barrier所依赖的组件。

BarrierDirection12+枚举说明

定义屏障线的方向。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	描述
LEFT	屏障在其所有[referencedId]的最左侧。
RIGHT	屏障在其所有[referencedId]的最右侧。
TOP	屏障在其所有[referencedId]的最上方。
BOTTOM	屏障在其所有[referencedId]的最下方。

LocalizedBarrierStyle12+对象说明

barrier参数，用于定义一条barrier的id、方向和生成时所依赖的组件。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
id	string	是	barrier的id，必须是唯一的并且不可与容器内组件重名。
localizedDirection	[LocalizedBarrierDirection]	是	指定barrier的方向。
referencedId	Array	是	指定生成barrier所依赖的组件。

LocalizedBarrierDirection12+枚举说明

定义屏障线的方向。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	值	描述
START	0	屏障在其所有[referencedId]的最左/右侧，LTR模式时为最左侧，RTL模式时为最右侧。
END	1	屏障在其所有[referencedId]的最左/右侧, LTR模式时为最右侧，RTL模式时为最左侧。
TOP	2	屏障在其所有[referencedId]的最上方。
BOTTOM	3	屏障在其所有[referencedId]的最下方。

示例

示例1

本示例展示了以容器和容器内组件作为锚点进行布局的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF3333")
          .alignRules({
            top: {anchor: "__container__", align: VerticalAlign.Top},
            left: {anchor: "__container__", align: HorizontalAlign.Start}
          })
          .id("row1")

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            top: {anchor: "__container__", align: VerticalAlign.Top},
            right: {anchor: "__container__", align: HorizontalAlign.End}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            top: {anchor: "row1", align: VerticalAlign.Bottom},
            left: {anchor: "row1", align: HorizontalAlign.End},
            right: {anchor: "row2", align: HorizontalAlign.Start}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .backgroundColor("#FF9966")
          .alignRules({
            top: {anchor: "row3", align: VerticalAlign.Bottom},
            bottom: {anchor: "__container__", align: VerticalAlign.Bottom},
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right: {anchor: "row1", align: HorizontalAlign.End}
          })
          .id("row4")

        Row(){Text('row5')}.justifyContent(FlexAlign.Center)
          .backgroundColor("#FF66FF")
          .alignRules({
            top: {anchor: "row3", align: VerticalAlign.Bottom},
            bottom: {anchor: "__container__", align: VerticalAlign.Bottom},
            left: {anchor: "row2", align: HorizontalAlign.Start},
            right: {anchor: "__container__", align: HorizontalAlign.End}
          })
          .id("row5")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

示例2

本示例展示了容器内子组件设置margin的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF3333")
          .alignRules({
            top: {anchor: "__container__", align: VerticalAlign.Top},
            left: {anchor: "__container__", align: HorizontalAlign.Start}
          })
          .id("row1")
          .margin(10)

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.Start},
            top: {anchor: "row1", align: VerticalAlign.Bottom}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF9966")
          .alignRules({
            left: {anchor: "row3", align: HorizontalAlign.End},
            top: {anchor: "row2", align: VerticalAlign.Bottom}
          })
          .id("row4")
          .margin(10)
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

示例3

本示例展示了容器大小适应内容（声明size为"auto"）的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF3333")
          .id("row1")

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.Start},
            top: {anchor: "row1", align: VerticalAlign.Bottom}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF9966")
          .alignRules({
            left: {anchor: "row3", align: HorizontalAlign.End},
            top: {anchor: "row2", align: VerticalAlign.Bottom}
          })
          .id("row4")
      }
      .width("auto").height("auto")
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

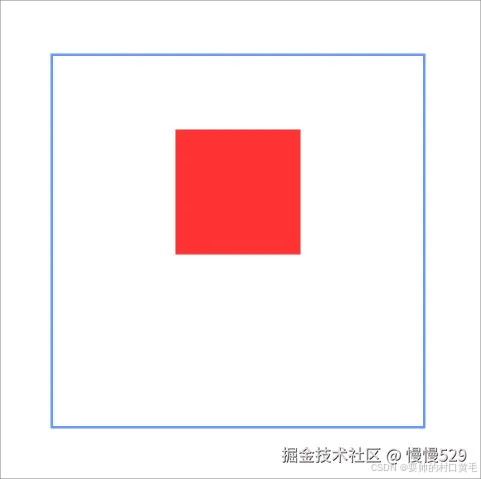

示例4

本示例展示了bias的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row().width(100).height(100)
          .backgroundColor("#FF3333")
          .alignRules({
            top: {anchor: "__container__", align: VerticalAlign.Top},
            bottom : {anchor : "__container__", align : VerticalAlign.Bottom},
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right : {anchor : "__container__", align: HorizontalAlign.End},
            bias : {vertical : 0.3}
          })
          .id("row1")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

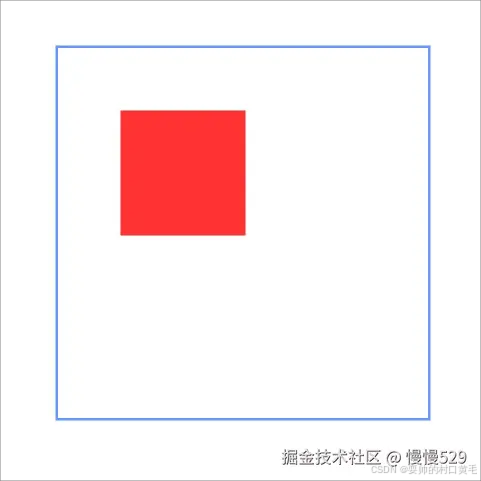

示例5

本示例展示了guideline的声明和以guideline为锚点的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row().width(100).height(100)
          .backgroundColor("#FF3333")
          .alignRules({
            left: {anchor: "guideline1", align: HorizontalAlign.End},
            top: {anchor: "guideline2", align: VerticalAlign.Top}
          })
          .id("row1")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
      .guideLine([{id:"guideline1", direction: Axis.Vertical, position:{start:50}},
        {id:"guideline2", direction: Axis.Horizontal, position:{start:50}}])
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

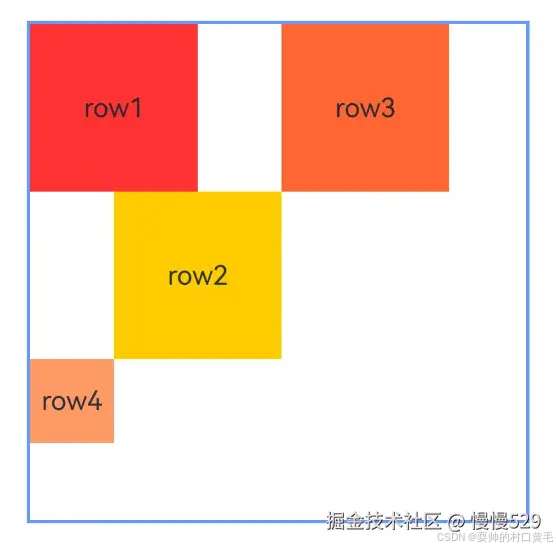

示例6

本示例展示了barrier的声明和以barrier为锚点的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF3333")
          .id("row1")

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            middle: {anchor: "row1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Bottom}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "barrier1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .width(50).height(50)
          .backgroundColor("#FF9966")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.Start},
            top: {anchor: "barrier2", align: VerticalAlign.Bottom}
          })
          .id("row4")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
      .barrier([{id: "barrier1", direction: BarrierDirection.RIGHT, referencedId:["row1", "row2"]},
        {id: "barrier2", direction: BarrierDirection.BOTTOM, referencedId:["row1", "row2"]}])
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

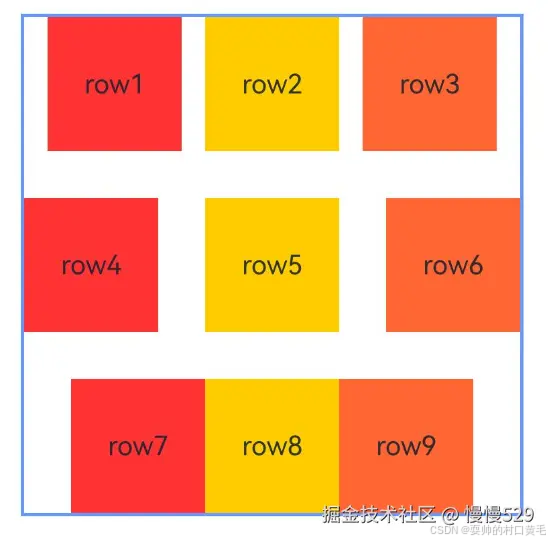

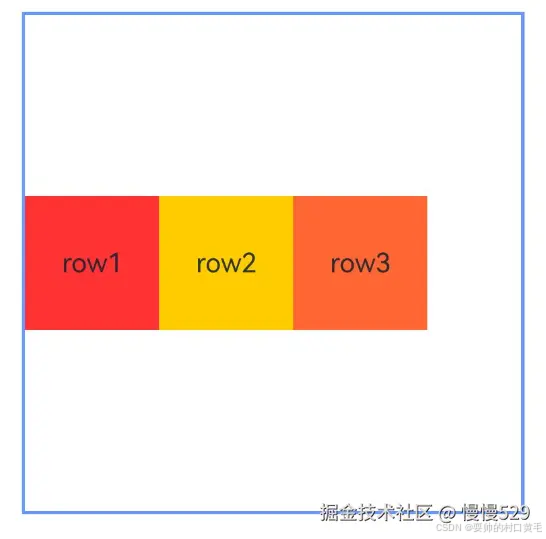

示例7

本示例通过chainMode接口从上至下分别实现了水平方向的SPREAD链，SPREAD_INSIDE链和PACKED链。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF3333")
          .alignRules({
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right: {anchor: "row2", align : HorizontalAlign.Start},
            top: {anchor: "__container__", align: VerticalAlign.Top}
          })
          .id("row1")
          .chainMode(Axis.Horizontal, ChainStyle.SPREAD)

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.End},
            right: {anchor: "row3", align : HorizontalAlign.Start},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row2", align: HorizontalAlign.End},
            right: {anchor: "__container__", align : HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF3333")
          .alignRules({
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right: {anchor: "row5", align : HorizontalAlign.Start},
            center: {anchor: "__container__", align: VerticalAlign.Center}
          })
          .id("row4")
          .chainMode(Axis.Horizontal, ChainStyle.SPREAD_INSIDE)

        Row(){Text('row5')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row4", align: HorizontalAlign.End},
            right: {anchor: "row6", align : HorizontalAlign.Start},
            top: {anchor: "row4", align: VerticalAlign.Top}
          })
          .id("row5")

        Row(){Text('row6')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row5", align: HorizontalAlign.End},
            right: {anchor: "__container__", align : HorizontalAlign.End},
            top: {anchor: "row4", align: VerticalAlign.Top}
          })
          .id("row6")

        Row(){Text('row7')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF3333")
          .alignRules({
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right: {anchor: "row8", align : HorizontalAlign.Start},
            bottom: {anchor: "__container__", align: VerticalAlign.Bottom}
          })
          .id("row7")
          .chainMode(Axis.Horizontal, ChainStyle.PACKED)

        Row(){Text('row8')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row7", align: HorizontalAlign.End},
            right: {anchor: "row9", align : HorizontalAlign.Start},
            top: {anchor: "row7", align: VerticalAlign.Top}
          })
          .id("row8")

        Row(){Text('row9')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row8", align: HorizontalAlign.End},
            right: {anchor: "__container__", align : HorizontalAlign.End},
            top: {anchor: "row7", align: VerticalAlign.Top}
          })
          .id("row9")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

示例8

本示例通过chainMode和bias接口实现了水平方向的带bias的PACKED链。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF3333")
          .alignRules({
            left: {anchor: "__container__", align: HorizontalAlign.Start},
            right: {anchor: "row2", align : HorizontalAlign.Start},
            center: {anchor: "__container__", align: VerticalAlign.Center},
            bias : {horizontal : 0}
          })
          .id("row1")
          .chainMode(Axis.Horizontal, ChainStyle.PACKED)

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FFCC00")
          .alignRules({
            left: {anchor: "row1", align: HorizontalAlign.End},
            right: {anchor: "row3", align : HorizontalAlign.Start},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(80).height(80)
          .backgroundColor("#FF6633")
          .alignRules({
            left: {anchor: "row2", align: HorizontalAlign.End},
            right: {anchor: "__container__", align : HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row3")
      }
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

示例9

本示例展示了在RTL模式下以barrier为锚点时使用LocalizedAlignRuleOptions和LocalizedBarrierDirection设置对齐方式的用法。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row(){Text('row1')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF3333")
          .id("row1")

        Row(){Text('row2')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FFCC00")
          .alignRules({
            middle: {anchor: "row1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Bottom}
          })
          .id("row2")

        Row(){Text('row3')}.justifyContent(FlexAlign.Center)
          .width(100).height(100)
          .backgroundColor("#FF6633")
          .alignRules({
            start: {anchor: "barrier1", align: HorizontalAlign.End},
            top: {anchor: "row1", align: VerticalAlign.Top}
          })
          .id("row3")

        Row(){Text('row4')}.justifyContent(FlexAlign.Center)
          .width(50).height(50)
          .backgroundColor("#FF9966")
          .alignRules({
            start: {anchor: "row1", align: HorizontalAlign.Start},
            top: {anchor: "barrier2", align: VerticalAlign.Bottom}
          })
          .id("row4")
      }
      .direction(Direction.Rtl)
      .width(300).height(300)
      .margin({left: 50})
      .border({width:2, color: "#6699FF"})
      .barrier([{id: "barrier1", localizedDirection: LocalizedBarrierDirection.END, referencedId:["row1", "row2"]},
        {id: "barrier2", localizedDirection: LocalizedBarrierDirection.BOTTOM, referencedId:["row1", "row2"]}])
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

欢迎加入Laval社区

社区规范：仅讨论OpenHarmony相关问题。

更多推荐

一次地图文字颜色异常排查：RGB565 和 ARGB8888 不能混为一谈

在适配轻量地图渲染时，我遇到过一类很有迷惑性的现象：路名文字有时接近黑色，有时偏红，重新进入页面后颜色还可能变化。第一反应通常是字体绘制或屏幕像素格式有问题，但沿渲染链继续检查后，真正的异常出现在更早的颜色数据边界。这次排查最重要的收获，是要把“缓冲区像素格式”和“画笔颜色格式”分开理解。两种格式描述的不是同一件事 RGB565 描述的是像素缓冲区布局。一个像素占 16 位，红色 5 位、绿色

Laval社区

给轻量地图组件补充异步任务投递：从网络回调安全返回地图线程

在完善轻量地图组件的异步网络能力时，我遇到的核心问题并不是“怎样发出一个异步请求”，而是请求完成以后，怎样安全地把结果交还给地图引擎。网络回调可能运行在协议栈线程，地图状态却通常要求在固定任务线程中串行修改。如果直接从网络线程进入地图引擎，短期内可能看不出问题，但在并发请求、页面退出或重复回调时，很容易出现数据竞争和生命周期错误。地图线程在框架中的作用轻量地图内部会同时维护视图状态、瓦片缓存

Laval社区

给 OpenHarmony 轻量地图组件补充离线能力：一次公共接口演进实践

在参与 OpenHarmony 轻量地图组件共建时，我尝试为地图模块补充离线资源管理能力。最初看起来，这项工作只是增加查询、下载、暂停和删除接口，但真正开始梳理后，我发现难点并不在函数数量，而在于如何让新能力自然地进入原有框架，同时不破坏已有实现。这次修改让我对轻量地图组件的分层、代理线程和公共接口兼容有了更具体的认识。从现有调用链开始轻量地图组件并不是应用直接调用某个地图 SDK，而是通过一
