1.IP网络基础

华为的操作系统:通用路由平台VRP

超级终端可以用crt软件代替---->协议"串口"---->9600

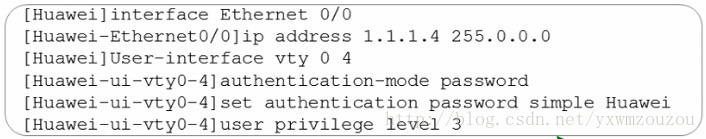

设置路由器telnet开启方法:

交换机只能对默认逻辑端口vlan1设置IP,下面应该改成 int  vlanif1   ----------------ip address

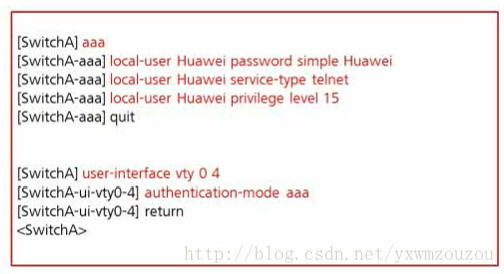

增加用户登陆

telnet 127.0.0.1  测试登陆

命令视图:

用户视图-----system-----系统视图------接口视图

<Huawei>                         [Huawei]        interface GigabitEthernet 0/0

从接口视图直接回到用户视图 Ctrl+Z

 language-mode chinese   切换成中文

sysname     设备改名

display history-command  显示历史命令

display clock  显示时间

clock datetime   设置时间

display this 显示当前视图下的配置

display version 显示当前系统版本

display users 显示当前登陆用户

文件操作

copy   复制

 move 移动

delete 删除

rename 改名

undelete 恢复回收站的文件

pwd显示路径

mkdir  创建目录

rmdir  删除目录

format 格式化

fixdisk 修复文件系统

save 生成cfg.zip

display  saved显示保存配置

display cur 显示当前配置

reset saved 删除保存配置   +   reboot   第一次Ｎ　　　＝＝＝＝＝＝＝＝＝＝　　设备复位

compare configuration 比较配置文件区别

路由器做为客户端 :

ftp (FTP服务器地址)

get vrp.cc   下载文件到ftp

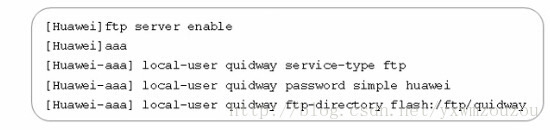

路由器做为FTP服务器

PS：flash:/ftp/quidway  －－－－〉flash:/

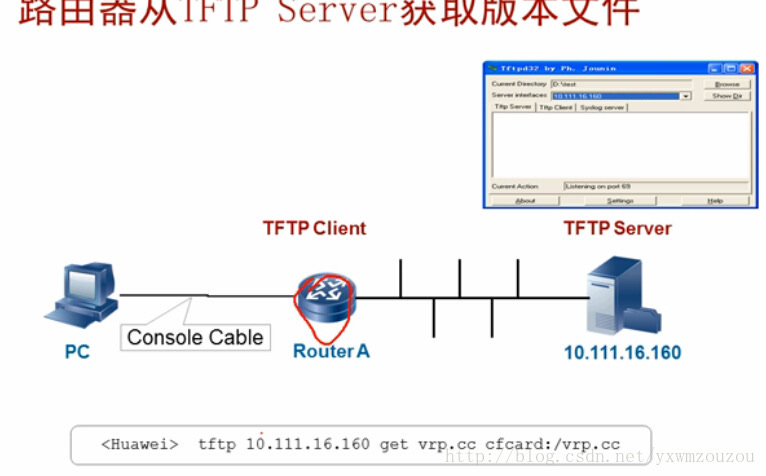

TFTP

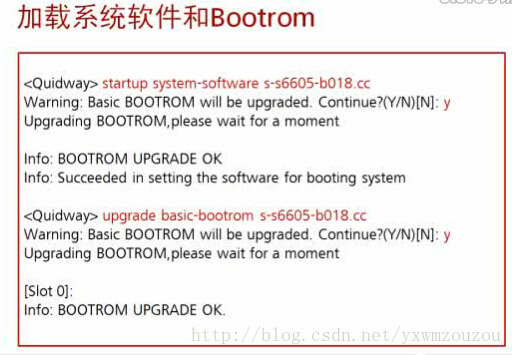

升级软件



2.路由协议基础

8.VLAN技术原理和配置

不同vlan 通过vlan标签区别通信

display port vlan 查看接口的vlan和工作模式

port link-type access 修改端口工作模式

access:vlan包通过不打标签,只能通过1个vlan数据



trunk : 允许不同的vlan数据通过, 常用在交换机间相连

创建vlan

先换成access模式,再创建vlan

9.VLAN路由

最好的实现方法:

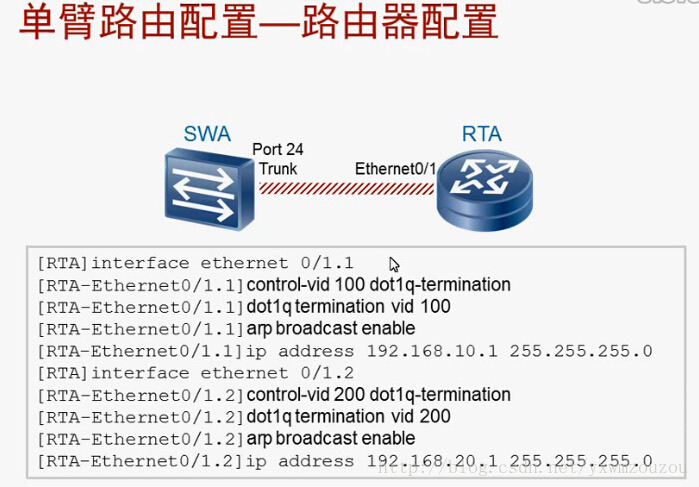

1.单臂路由(二层交换机和路由之间)



2.三层交换机好处:快速转发(相对老的路由进程交换,占用CPU资源,这种技术也叫一次路由多次交换):,学习功能,缓存

vlan batch 200 300 批量创建vlan

description  vlan 命名

实验过程(三层交换机):

vlan batch 100 200  (在交换机上创建2个VLAN )

interface gi0/0/1   (进入相应端口)

port link-type access  (改变端口类型)

port default  vlan 100  (划入相应vlan)

创建虚拟接口和IP地址

interface vlan 100     ====  interface vlanif 100



ip address  ......   (指定该vlan网关)

undo int vlan 100 删除vlan100 的IP地址

dis ip interface b   查看vlan的IP

交换机端Trunk 配置

port trunk allow-pass vlan all  允许所有vlan包通过

路由端:

dis int et0/0/0 显示端口信息是否UP

undo shutdown  设置成UP
