    前段时间研究了一下STM32L4在OpenHarmony开源鸿蒙的liteos-m内核下的低功耗特性的移植。但是，一款优秀的低功耗设备，绝不仅仅是在休眠模式下能有出色的功耗表现，在运行状态下，它同样应该具有足够吸引人的功耗表现。STM32L系列是ST专为低功耗应用开发的MCU系列，他的休眠功耗是毋庸置疑的，但是在运行状态下，究竟表现如何，我今天就来验证一下。

STM32L4的低功耗秘诀

验证之前，我们先来了解一下STM32L4为了降低功耗都做了哪些工作。不得不说，ST对STM32L系列的功耗优化确实下了不少功夫。就目前来说，M3\M4内核的低功耗MCU，ST的STM32L和芯科的EFM32系列应该是无出其右。但是EFM32自从前几年芯片荒之后，国内渠道就江河日下了......言归正传，STM32L为了降低功耗，做了很多工作，具体都有什么呢，以下是我从官方摘抄：

    STM32L4 系列的微控制器采用新型结构制造，得益于其高度灵活性和高级外设集，实现了一 流的超低功耗性能。STM32L4 系列产品的性能为应用提供最佳能量效率，在超低功耗领域首 屈一指。

    STM32L4xx 器件基于 ARM ® Cortex ® -M4 ，具有 FPU 内核。它们的工作频率可达 80 MHz ，并实现 了在80 MHz 频率下具有 100 DMIPS 的性能，由于集成了 ART Accelerator™ ，还同时能保持尽 可能小的动态功耗。

    STM32L4 系列产品具有 FlexPowerControl ，它提高了功耗模式管理上的灵活性，同时降低了 应用的总体功耗。

    STM32L4xx 器件嵌入了大量智能执行外设，具有多种先进的低功耗模拟功能，并且有多种外 设可使用 低功耗模式。得益于批采集子模式（BAM ）， STM32L4 系列的微控制器可在数据与通信外设进行传输时优化功耗，同时其他器件处于低功耗模式。

低功耗设计和处理性能的结合使得 STM32L4 器件能够实现行业领先的 EEMBCULPBench™ ® 分数，对于标准产品可达176.7 ，对于 SMPS 版本可达 253 。

    在 STM32F 和 STM32L 系列产品的雄厚基础上， STM32L4 系列产品集合了多种创新，能够使不 同模式下的功耗减到最小，同时保留大部分现有外设并很好地实现了引脚兼容，能够很容易地从现有产品上进行移植。

    得益于其内置内部稳压器和电压调节，无论外部供电电压是多少， STM32L4xx 器件在活动模 式下都能保持尽可能小的消耗。这使得这些器件非常适合电池供电的产品，所需供电电压可低至1.71 V 。

    此外，其多个电压域允许以低电压为产品供电（因而可以降低功耗），同时模数转换器和数模转换器可以更高的电源和参考电压供电，可高达3.6 V 。

    STM32L4xx 微控制器可支持电池备份域以保持 RTC 运行，并能支持 32 个寄存器（每个寄存器为32 位宽），在失去主电源，备份电池供电时，备份域功能能够保持工作。该可选备份电池可在有主电源时充电。

    STM32L4xx 器件支持 7 种主要的低功耗模式，其中每种都有多个子模式选项。这使得设计人员可以在低功耗性能、短启动时间、可用外设集与唤醒源最大数量之间实现最佳折中。

以上部分说的比较官方，而且很多地方是我们开发时无需关心的。我主要就我们实际会用到的两点简要说明一下。

两种可选的动态电压和频率范围

首先是STM32L提供了两种不同的电压和频率范围，在这两种不同的范围内，内核运行的效率也是不一样的。

1.Range 1支持高达80 MHz的系统频率。

2.Range 2支持达26 MHz的系统频率，并且效率提高（比Range 1高了15%）。

除以上两种范围外，STM32L在专用低功耗运行模式下（LPRun模式，内核可在2 MHz下运行）效率继续提高，比Range 2高了20%。

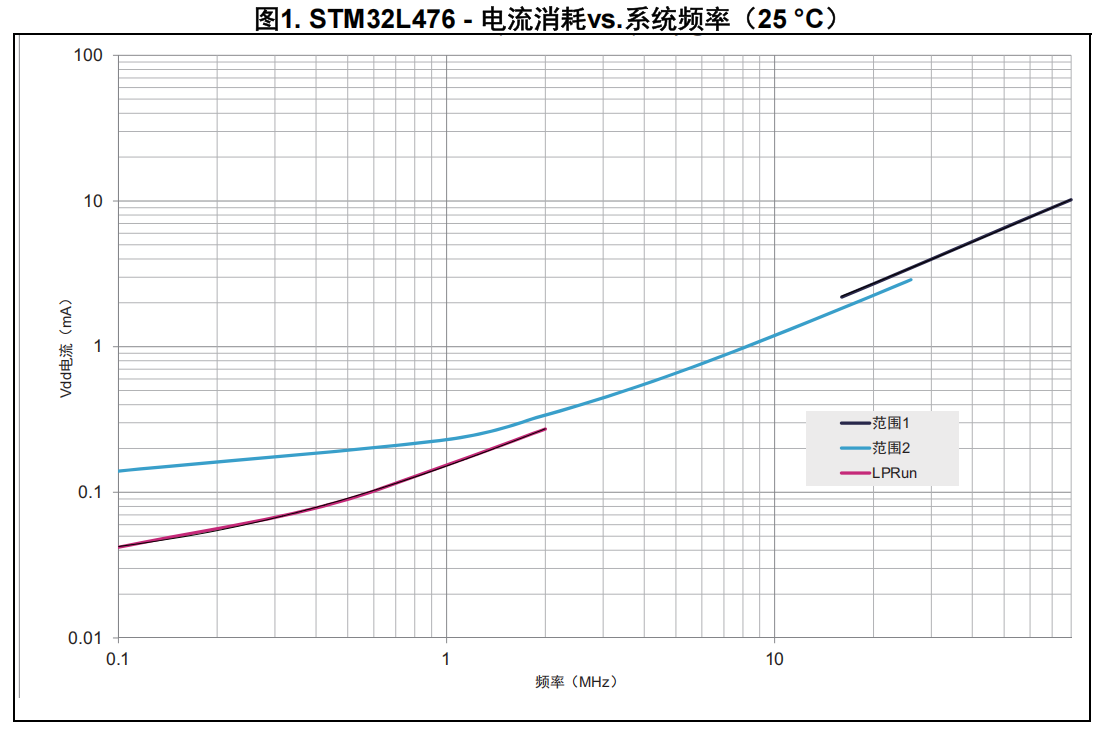

下图是STM32L476电流消耗与系统频率的关系图。可以看出，同等条件下，LPRun模式功耗最低，Range 2次之，Range 1消耗最高。

而LPRun模式功耗最低的秘密是因为它有专用的低功耗稳压器。如图

其实除了这2种电压频率范围外，存储器配置也会影响功耗。例如从内部SRAM运行时，电流消耗是最低的。从内部闪存运行时，ART Accelerator™减少了访问存储器的次数，因此可降低总电流消耗。 具体可参考应用笔记AN4621.

多种功耗模式

STM32L4支持的功耗模式有很多：

• 运行模式
• 低功耗运行模式
• 睡眠模式
• 低功耗睡眠模式
• 停止模式0
• 停止模式1
• 停止模式2
• 待机模式
• 关机模式

以上后7种模式都属于低功耗休眠模式，内核停止运行。我本次测试主要关注运行模式。

测试环境

MCU:STM32L4系列。

硬件电路：仅包含最小系统。

高频晶振：外部8Mhz。

低频晶振：外部32.768Khz。

供电电压：3.3V.

功耗测试设备：功耗测试仪。

软件环境：OpenHarmony开源鸿蒙liteos-m 开启低功耗特性，仅建立一个任务，工作3秒，休眠3秒。代码如下：

VOID taskSampleEntry1(VOID) {
	while (1) {
		LOS_PmLockRequest("test");
		LOS_TaskDelay(3000);
		LOS_PmLockRelease("test");
		LOS_TaskDelay(3000);
	}
}

测试方法

在其他条件不变的情况下，仅改变时钟源（或时钟频率）。然后观察系统功耗变化情况。

测试结果

序号	时钟源	PCLK频率 (MHz)	Range1 运行电流(mA)	Rang2 运行电流(mA)	休眠电流(uA)

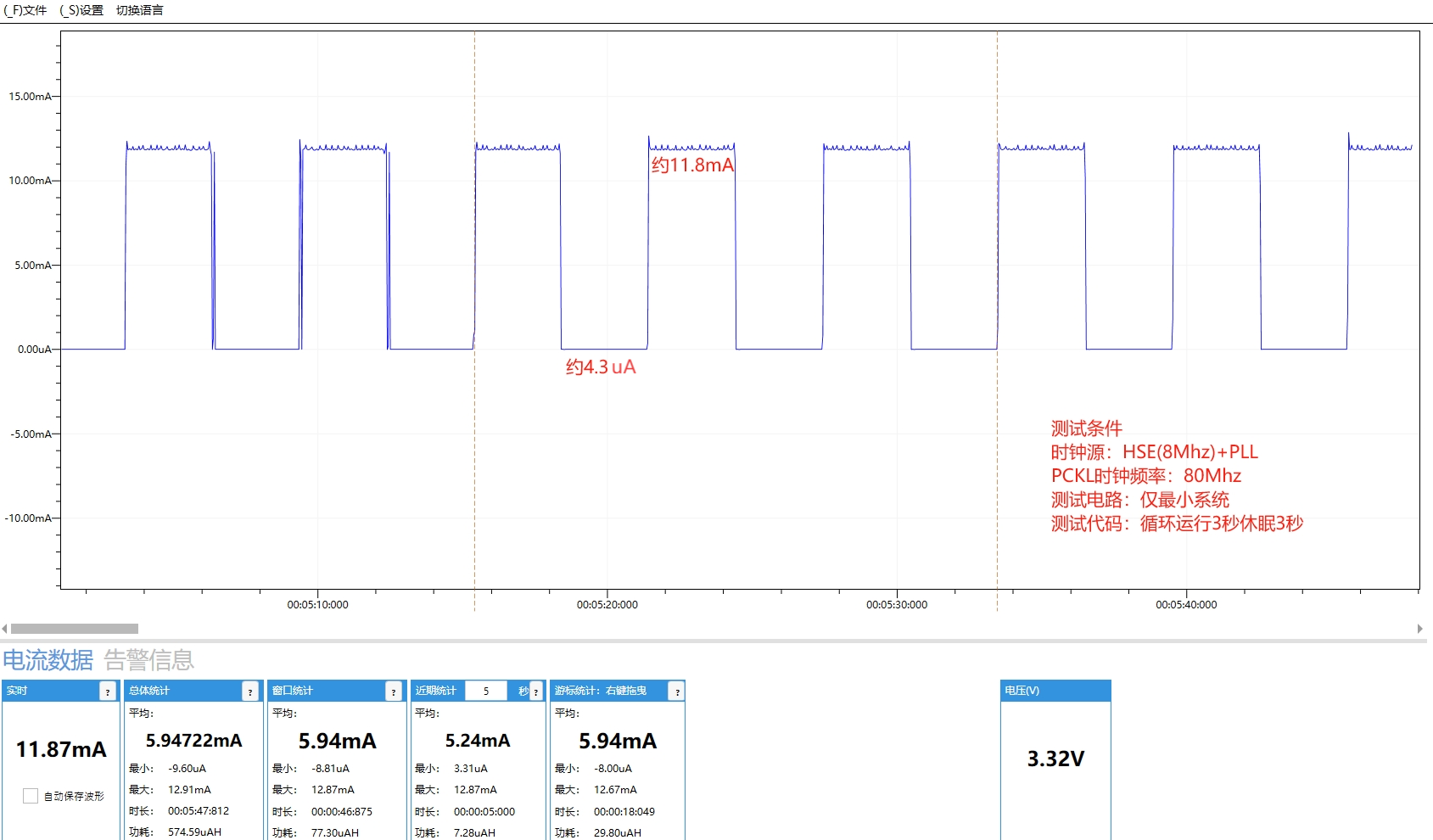

1	HSE+PLL	80	11.8	-	4.3

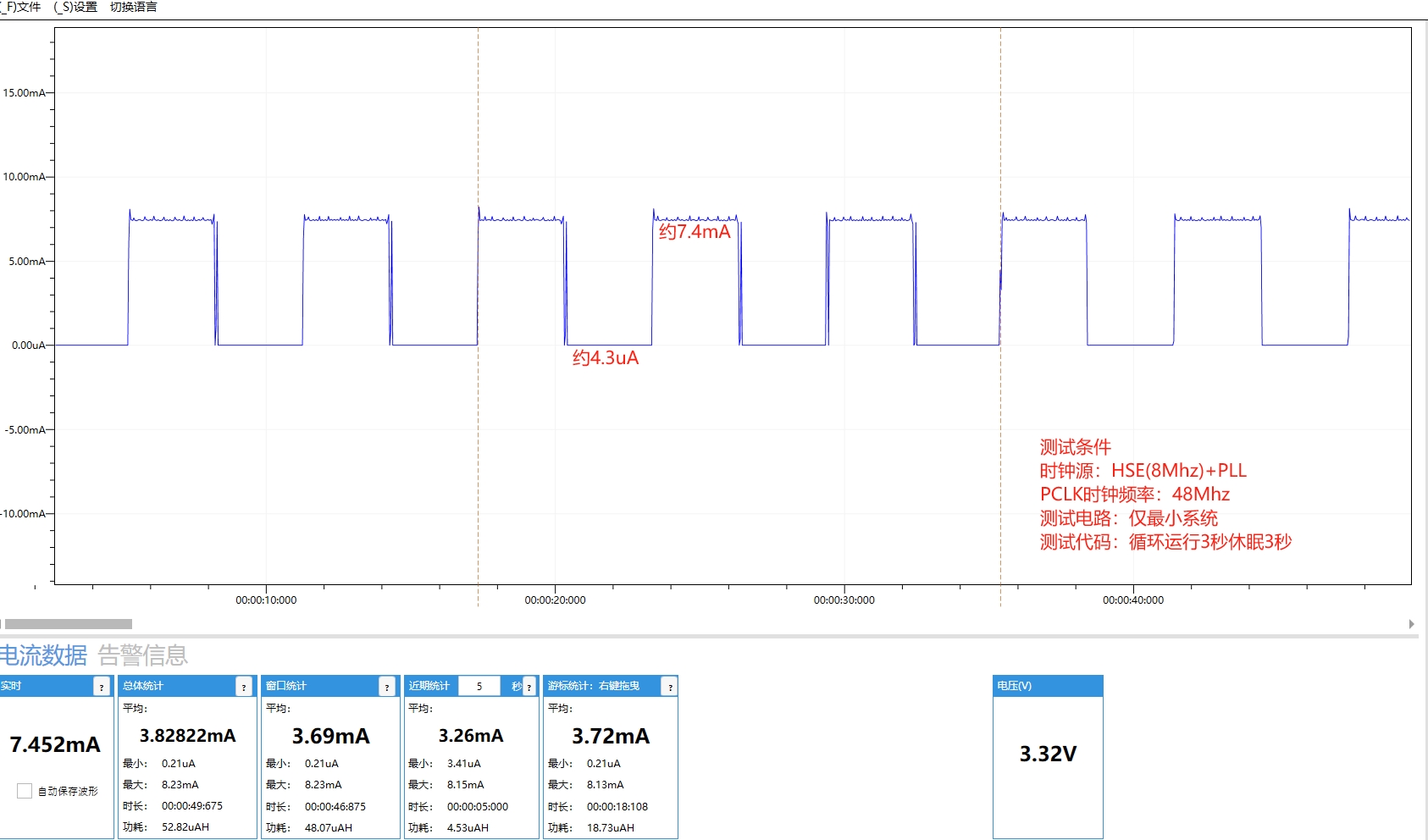

2	HSE+PLL	48	7.4	-	4.3

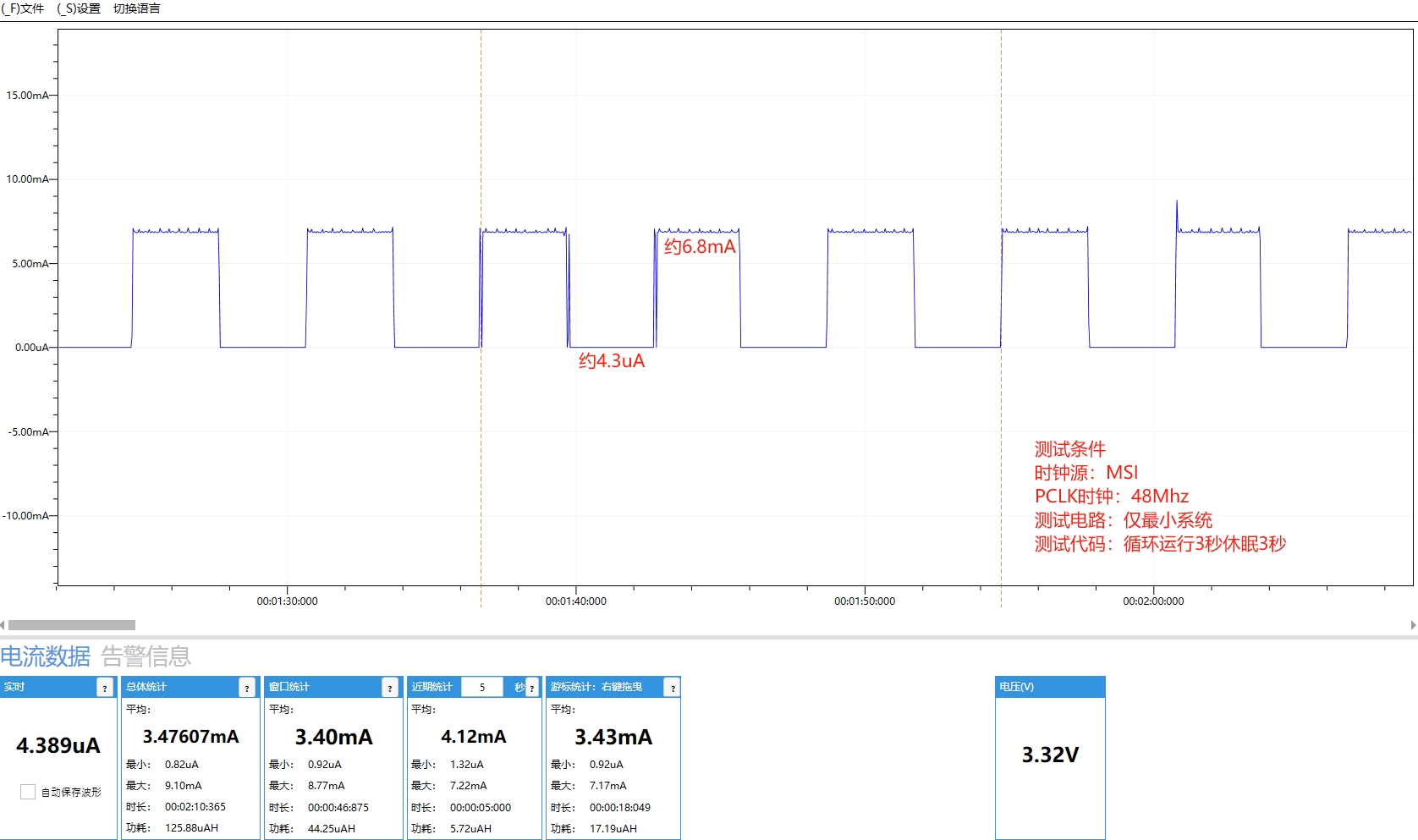

3	MSI	48	6.8	-	4.3

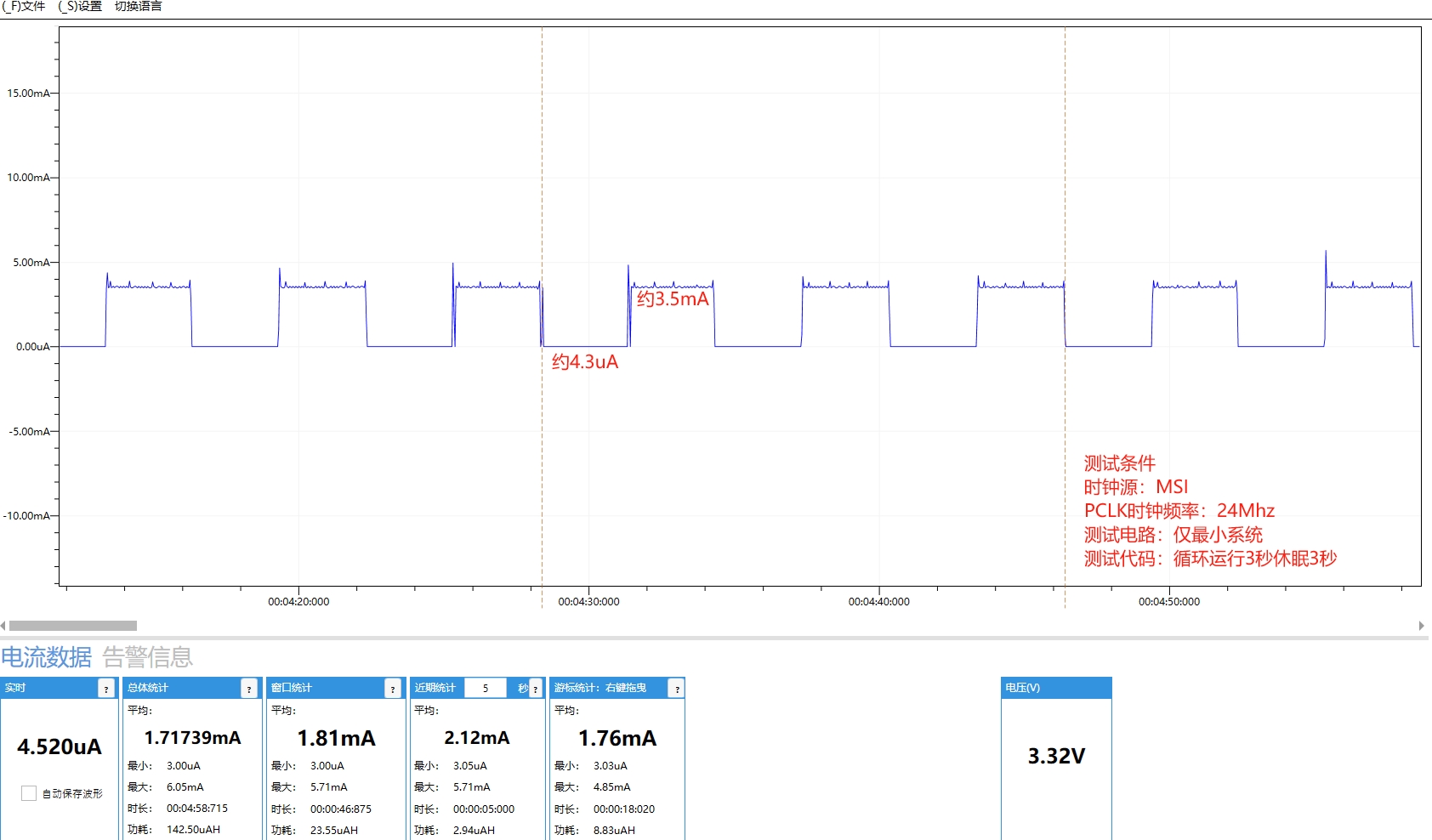

4	MSI	24	3.5	2.9	4.3

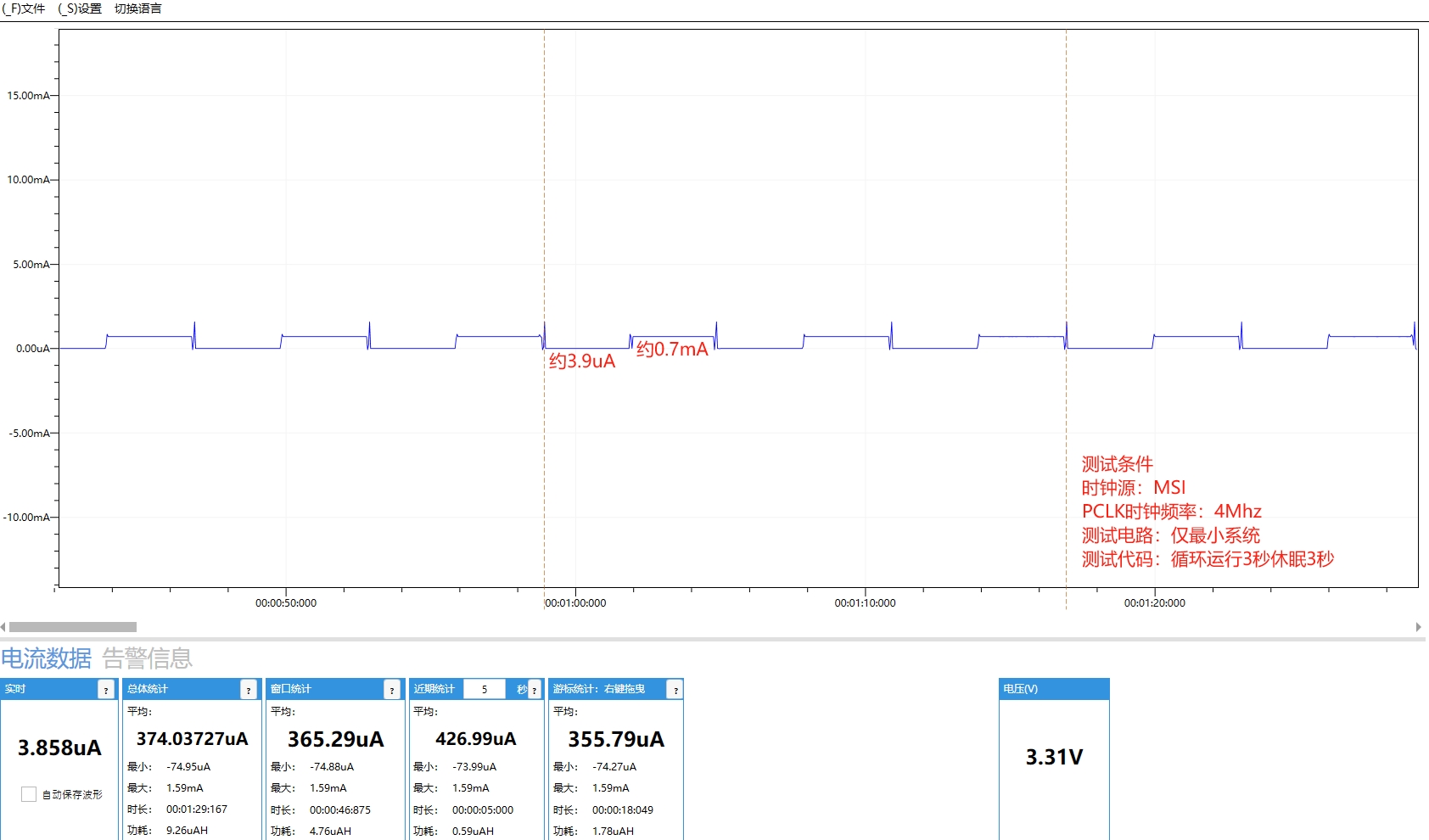

5	MSI	4	0.7	0.59	3.9

测试结论

结论已经很明显了，频率越低功耗越低，Rang2效率确实高于Rang1。有低功耗需求的朋友，确实可以考虑降低频率。（不要担心频率低了不够用，M3/M4内核效率还是比较高的，想想当年51内核就那效率都能干那么多事，你还怕啥。）这里没有测试低功耗运行状态，有兴趣的朋友可以自己测试一下。
