wifi框架层流程之--Portal认证流程

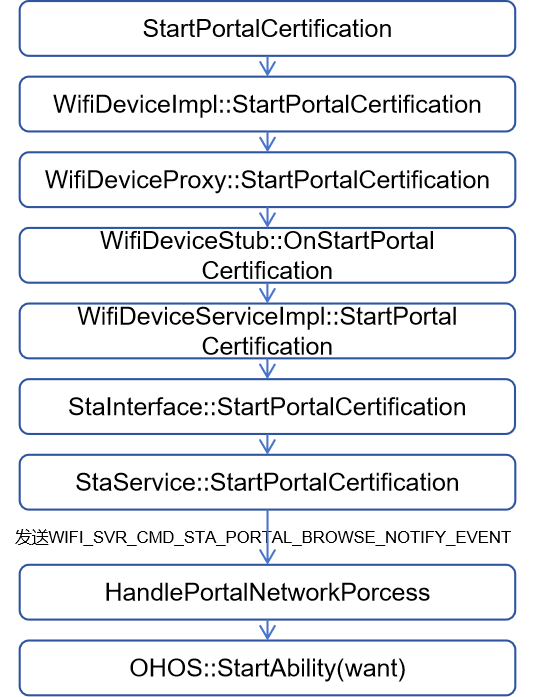

Portal认证调用流程图：

函数伪代码及说明：

相对路径： frameworks\js\napi\src\wifi_napi_device.cpp

NO_SANITIZE("cfi") napi_value StartPortalCertification(napi_env env, napi_callback_info info){
    ErrCode ret = wifiDevicePtr->StartPortalCertification();
}

函数说明：

• 用于在 WiFi 连接过程中启动 Portal 网页认证流程，采用 N-API 实现 JavaScript 与 C++ 的交互

相对路径： frameworks\native\src\wifi_device_impl.cpp

ErrCode WifiDeviceImpl::StartPortalCertification(){
    return client_->StartPortalCertification();
}

函数说明：

• 启动 Portal 认证的具体实现,在设备实现层执行 Portal 认证的启动操作。

相对路径： frameworks\native\src\wifi_device_proxy.cpp

ErrCode WifiDeviceProxy::StartPortalCertification(){
    int error = Remote()->SendRequest(static_cast<uint32_t>(DevInterfaceCode::WIFI_SVR_CMD_START_PORTAL_CERTIF), data,
        reply, option);
}

函数说明：

• 通过 IPC 调用远程 WiFi 服务启动 Portal 认证，实现客户端与 WiFi 服务之间的跨进程通信。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta_sa\wifi_device_stub.cpp

void WifiDeviceStub::OnStartPortalCertification(uint32_t code, MessageParcel &data, MessageParcel &reply){
    ErrCode ret = StartPortalCertification();
}

函数说明：

• 处理来自客户端的 Portal 认证启动请求，在 WiFi 服务端接收并执行 IPC 调用。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta_sa\wifi_device_service_impl.cpp

ErrCode WifiDeviceServiceImpl::StartPortalCertification()
{
    if (!WifiAuthCenter::IsSystemAccess());
    if (WifiPermissionUtils::VerifyGetWifiInfoPermission() == PERMISSION_DENIED);
    if (WifiPermissionUtils::VerifyGetWifiConfigPermission() == PERMISSION_DENIED);
    return pService->StartPortalCertification();
}

函数说明：

• 启动 Portal 认证的服务端核心实现，在 WiFi 系统服务中执行权限验证并调用底层 STA 服务。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta\sta_interface.cpp

ErrCode StaInterface::StartPortalCertification(){
    pStaService->StartPortalCertification();
}

函数说明：

• STA 服务启动 Portal 认证的接口封装，在线程安全的环境下调用实际的 STA 服务功能。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta\sta_service.cpp

ErrCode StaService::StartPortalCertification(){
    pStaStateMachine->SendMessage(WIFI_SVR_CMD_STA_PORTAL_BROWSE_NOTIFY_EVENT);
}

函数说明：

• 通过状态机发送 Portal 认证浏览通知事件，在 STA 服务层触发 Portal 认证流程。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta\sta_state_machine.cpp

bool StaStateMachine::LinkedState::ExecuteStateMsg(InternalMessagePtr msg)
{
        case WIFI_SVR_CMD_STA_PORTAL_BROWSE_NOTIFY_EVENT: {
            pStaStateMachine->HandlePortalNetworkPorcess();
        }
}

函数说明：

• 接收消息处理，通知Portal 认证浏览。

相对路径： services\wifi_standard\wifi_framework\wifi_manage\wifi_sta\sta_state_machine.cpp

void StaStateMachine::HandlePortalNetworkPorcess(){
    if (mPortalUrl.empty());
    if (!m_NetWorkState);
    OHOS::ErrCode err = WifiNotificationUtil::GetInstance().StartAbility(want);
}

函数说明：

• 启动系统浏览器打开 Portal 认证页面，在检测到Portal 网络时自动触发浏览器进行网页认证。
