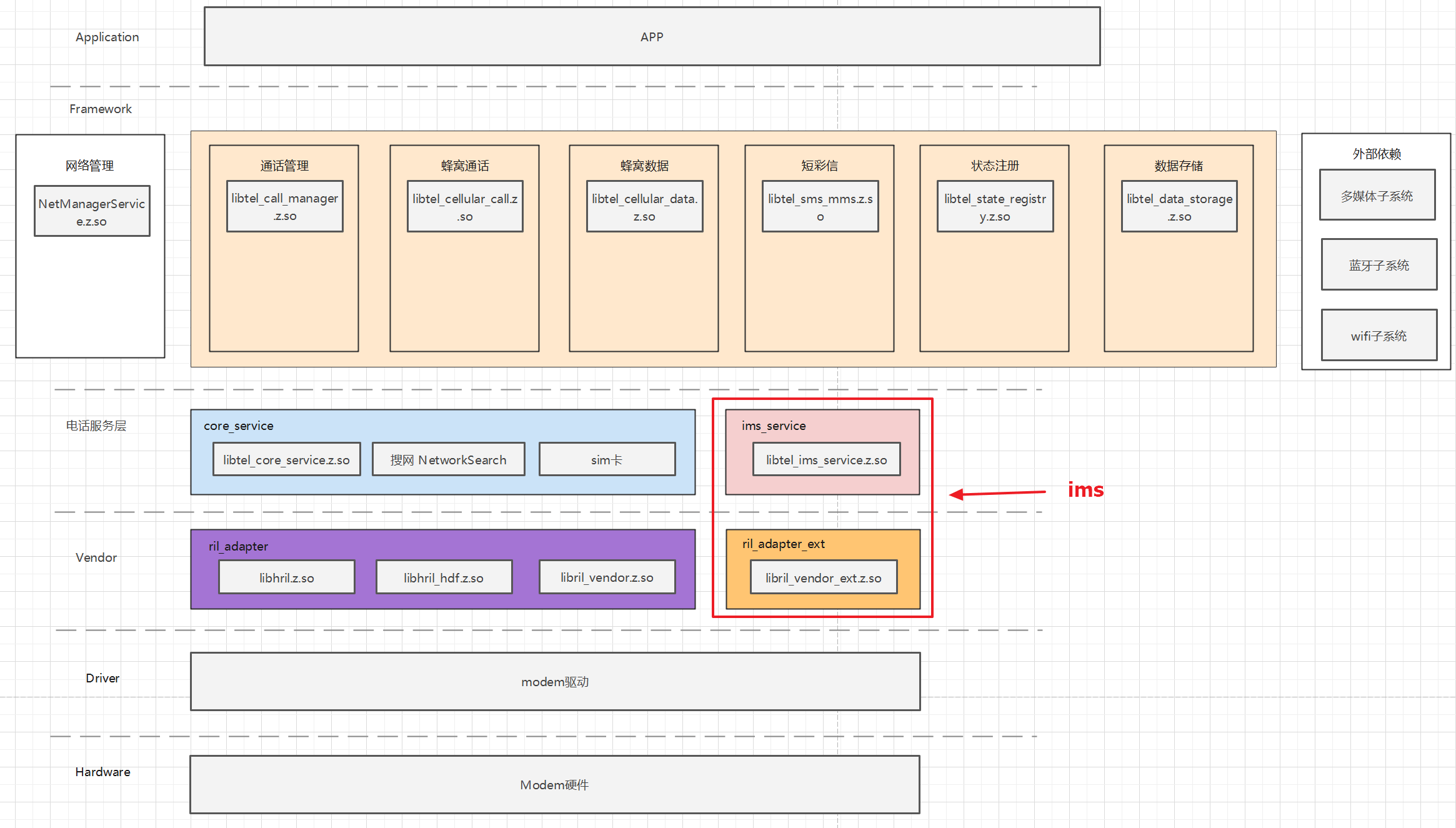

1. telephony分层结构图

在OpenHarmony中，telephony分层结构图如下：

telephony中各个部件介绍如下：

部件名称	组件职责
call_manager	通话管理 主要管理CS（Circuit Switch，电路交换）、IMS（IP Multimedia Subsystem，IP多媒体子系统）和OTT（over the top，OTT解决方案）三种类型的通话，负责申请通话所需要的音视频资源，并处理多路通话时产生的各种冲突。通话管理主要分为UI交互、服务管理、系统通话管理、通话音频管理、通话视频管理和蓝牙通话管理六大模块。
cellular_call	蜂窝通话 提供基于运营商网络的基础通话实现，包含基于2G/3G的CS（Circuit Switch，电路交换）通话和基于4G/5G的IMS（IP Multimedia Subsystem，IP多媒体子系统）通话，包含VoLTE/ VoWIFI/ VoNR语音、视频、会议，支持CS和IMS通话之间的域选控制和切换，支持紧急通话。
cellular_data	蜂窝数据 提供蜂窝数据联网能力，包括蜂窝数据开启和关闭、蜂窝数据异常检测与恢复、蜂窝数据状态管理、蜂窝数据漫游管理、APN管理、网络管理交互等功能。蜂窝数据模块作为电话子系统可裁剪部件，依赖于core_service核心服务、ril_adapter。
sms_mms	短彩信 提供短信收发和彩信编解码功能，主要功能有GSM/CDMA短信收发、短信PDU（Protocol data unit，协议数据单元）编解码、Wap Push接收处理 、小区广播接收、彩信通知、 彩信编解码和SIM卡短信记录增删改查等。
state_registry	状态注册 提供各种消息事件的订阅以及取消订阅的能力。事件类型包括网络状态变化、信号强度变化、小区信息变化、蜂窝数据连接状态变化、通话状态变化等等。
telephony_data	蜂窝数据存储 提供电话服务子系统中的SIM卡、短彩信、APN、SIM卡账户等模块持久化数据存储，提供DataAbility访问接口。
core_service	蜂窝通信核心服务 提供SIM卡服务、搜网服务和RIL管理，以及获取RIL Adapter服务。 通过HDI实现与RIL Adapter进行通信；通过发布订阅，来实现与各功能模块的通信。
ims_service	IMS服务（闭源部件） 提供IMS服务注册，IMS通话，IMS短信相关API实现，通过HDF与RIL Adapter Ext进行通信
ril_adapter	RIL适配 提供厂商库加载，业务接口实现以及事件调度管理。主要用于屏蔽不同Modem厂商硬件差异，为上层提供统一的接口，通过注册HDF服务与上层接口通讯。
ril_adapter_ext	RIL适配扩展（闭源部件） 提供蜂窝通信的RIL扩展接口，用于各个Modem厂商进行差异化能力扩展。

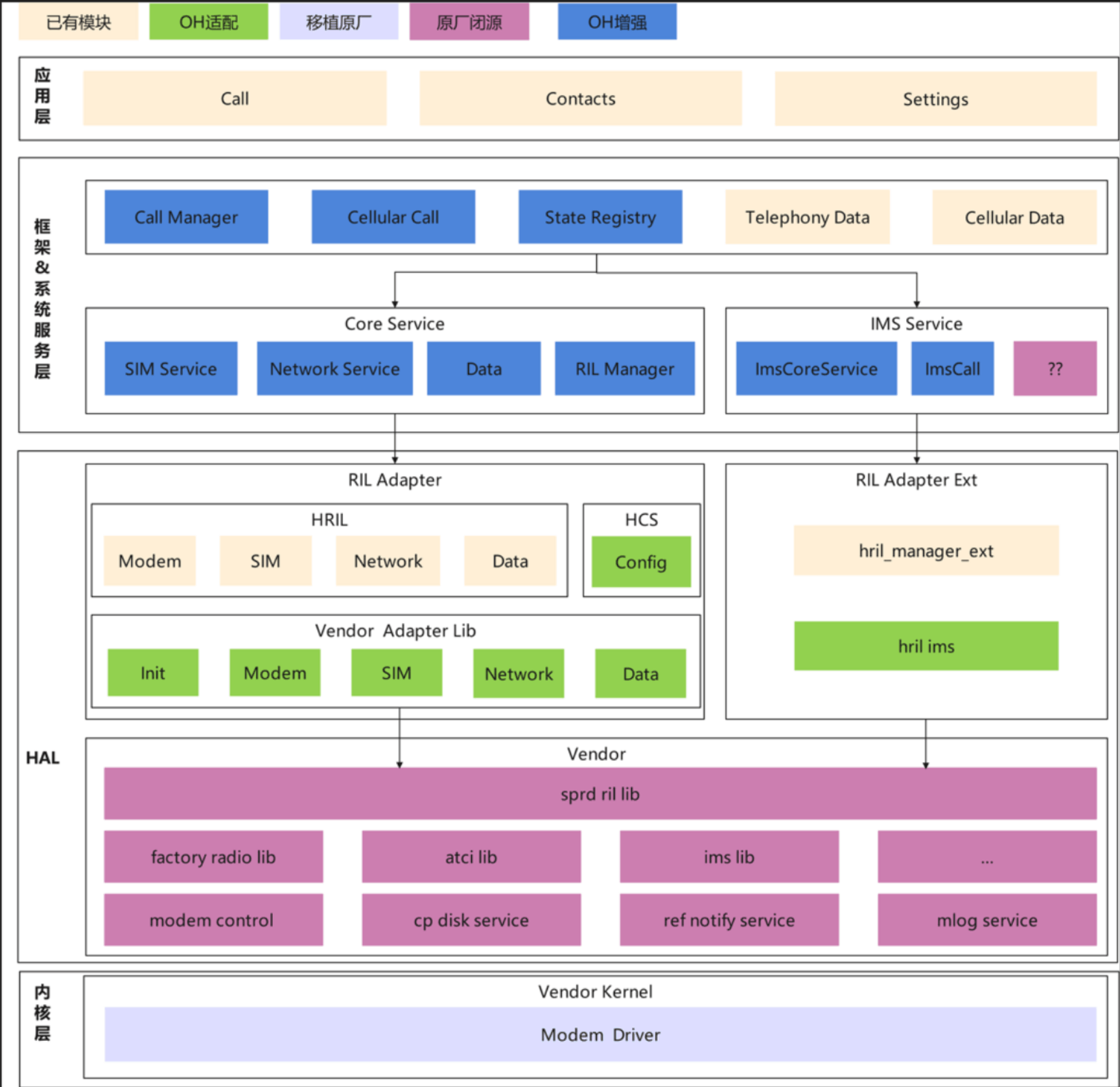

2. ims分层结构图

4G/5G通话由ims_service实现。

ims_service实现ims服务注册，ims通话，ims短信等业务。

图中的ims_service和ril_adapter_ext需要开发者自己来适配，在OpenHarmony中没有该部分。
IMS的适配通常是由厂商来适配。

以通话为例，ims通话流程图如下

3. android分层结构图

简单介绍下anroid中ims结构图

在android中，IMS在CS通话的基础上增加了telephony/ims net/ims vendor/ims 和ims相关的media模块。

其中：

telephony/ims：主要包括了对外接口ImsPhone，通话管理中心ImsPhoneCallTracker，某一路通话ImsPhoneCall，某一路通话连接ImsPhoneConnection。需要实现的提供IMS相关服务的ImsService。

net/ims：主要包括提供了IMS services API的ImsManager，以及ImsManager创建的负责处理 IMS语音和视频通话连接的ImsCall。

vendor/ims：主要包括了ImsService的实现类，提供ims相关的服务。负责和modem和media打交道，这一模块由各个芯片厂商定制，所以各个芯片厂商的实现方式都不同。但都有一个实现 ImsService的类。

4. android的IMS框架

在android系统中，IMS框架图如下

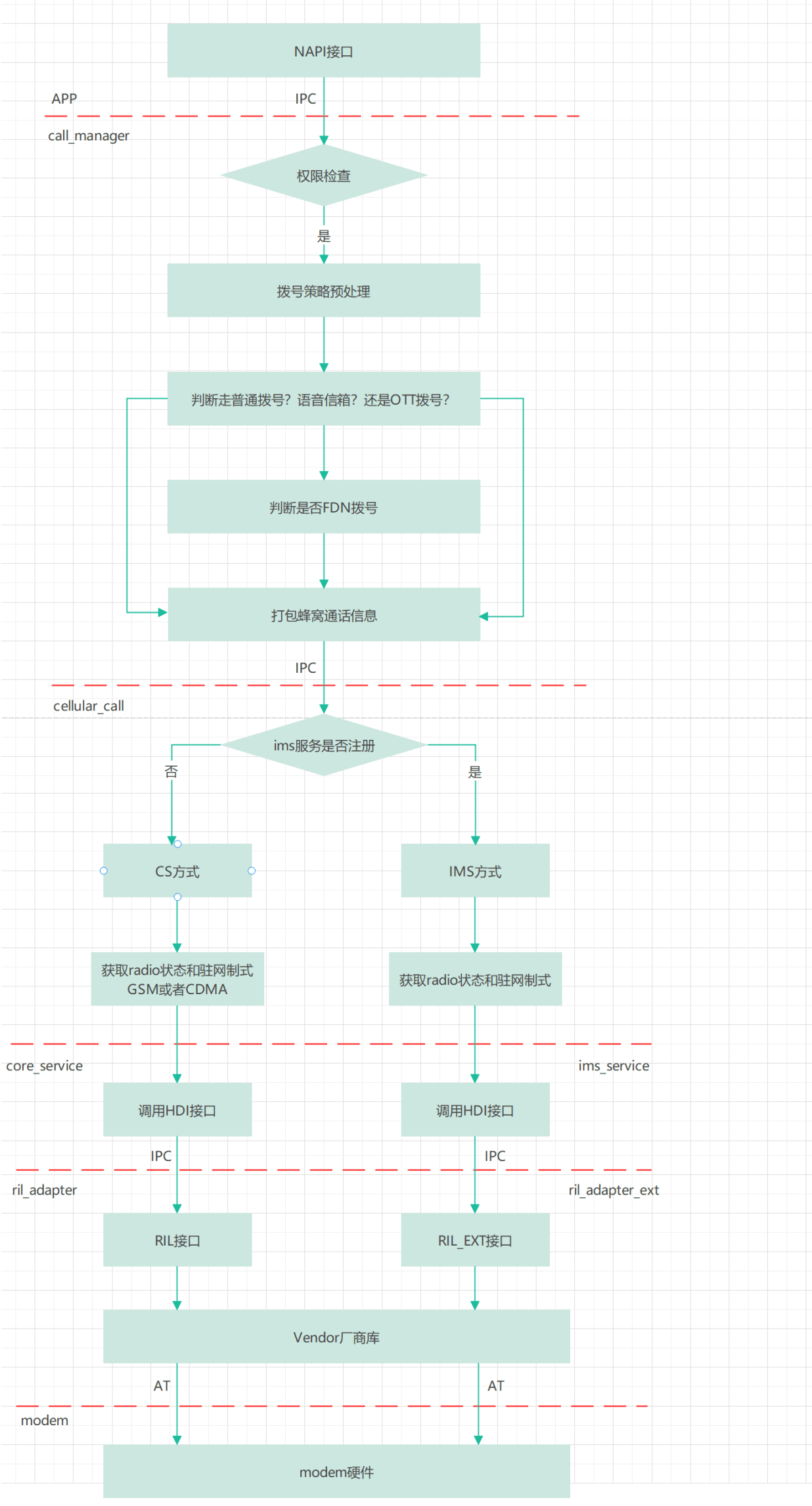

5. 打电话流程图

在OpenHarmony中，拨打电话的流程如下

可以看到，在cellular_call中，根据通话类型来区分CS通话和IMS通话。
其中CS通话部分OpenHarmony中已经实现。
而IMS部分，在OpenHarmony中是缺失的，这就是开发者需要补齐的部分。

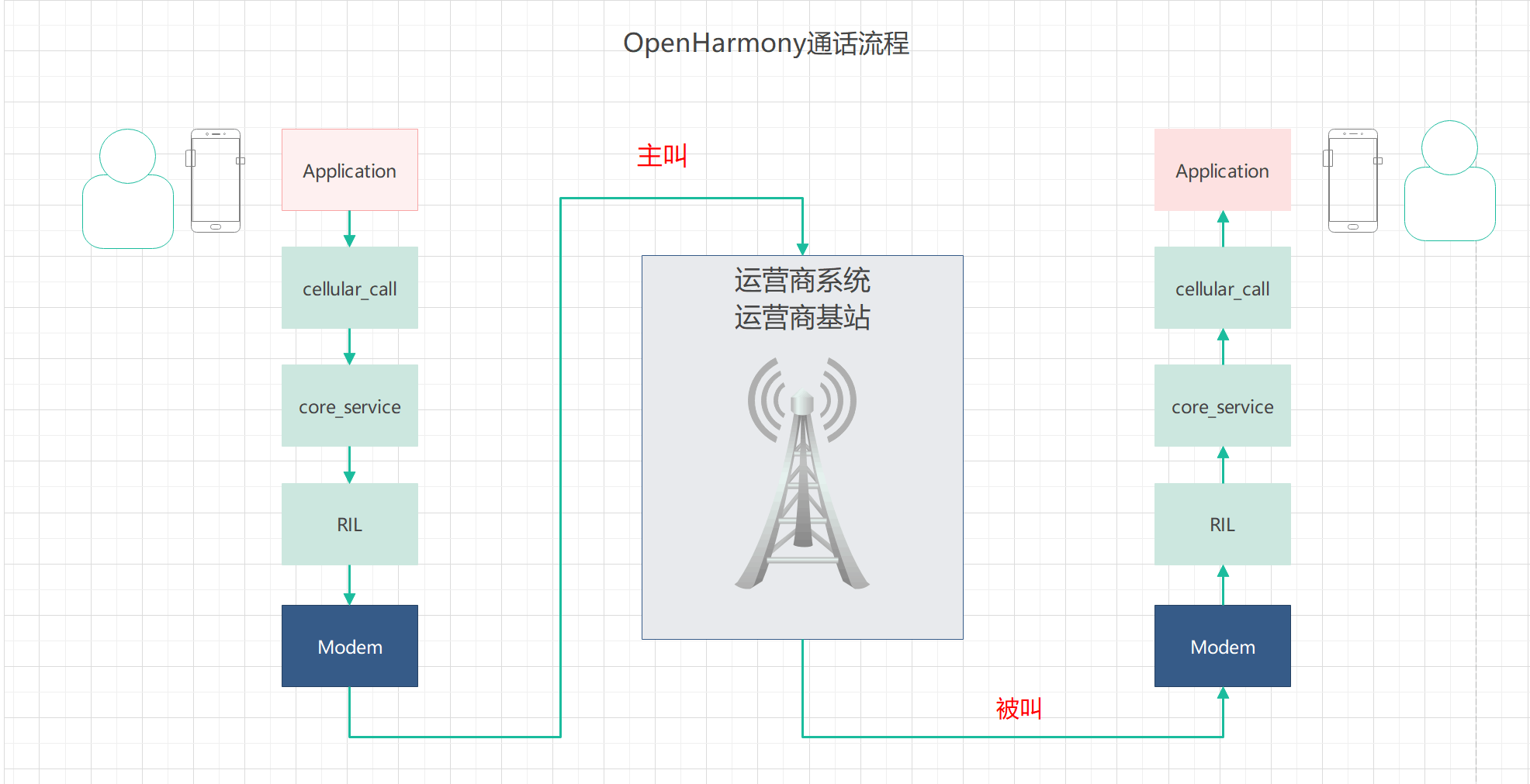

6. 通话流程

• 主叫：

Application->cellular_call->core_service->RIL->Modem->基站

• 被叫：

基站->Modem->RIL->core_service->cellular_call->Application

7. cellular_call（蜂窝通话）

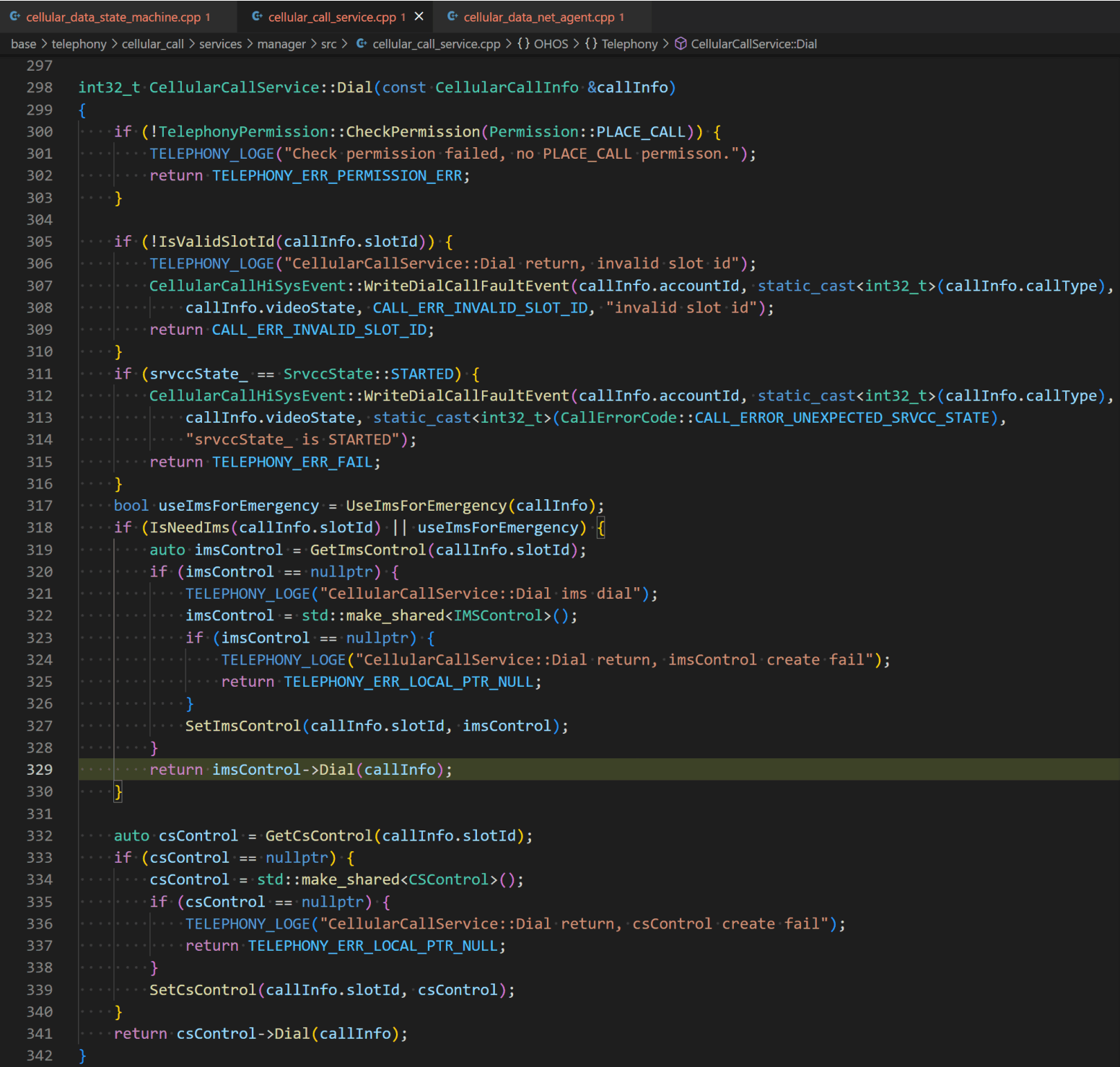

在CellularCallService::Dial()中判断CS通话和IMS通话

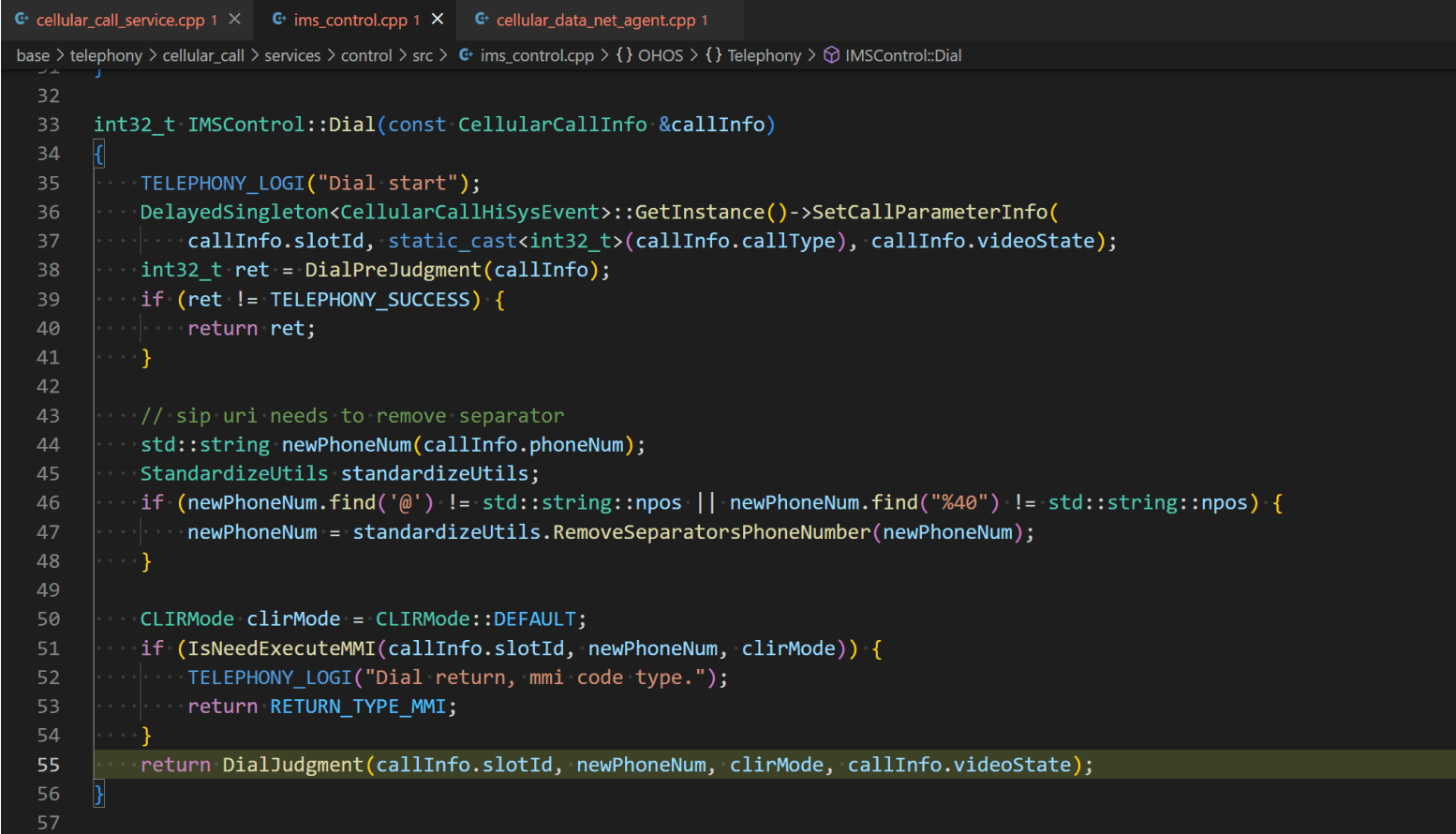

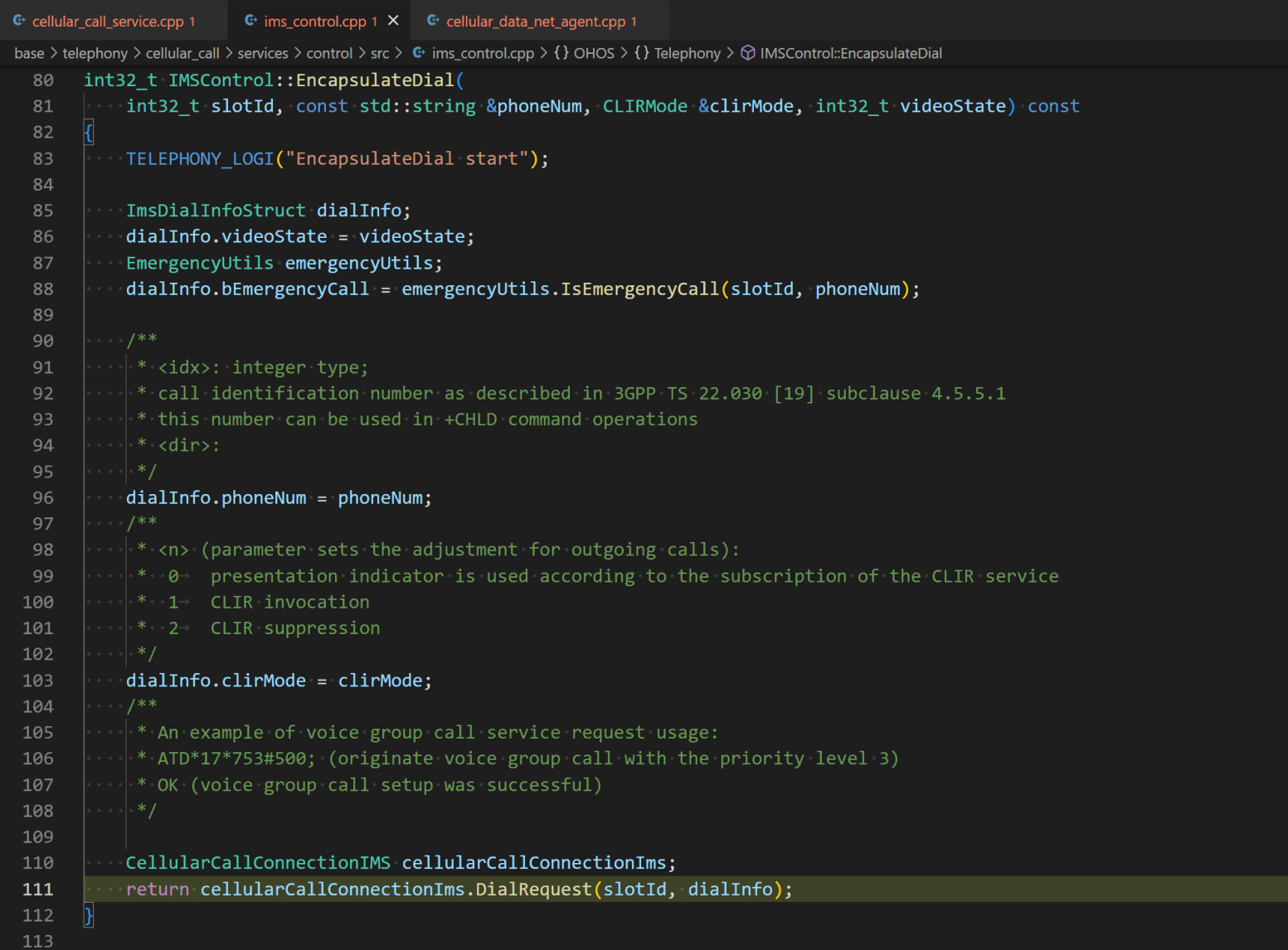

在IMSControl中转换号码格式，判断号码是否为MMI

判断Modem的状态

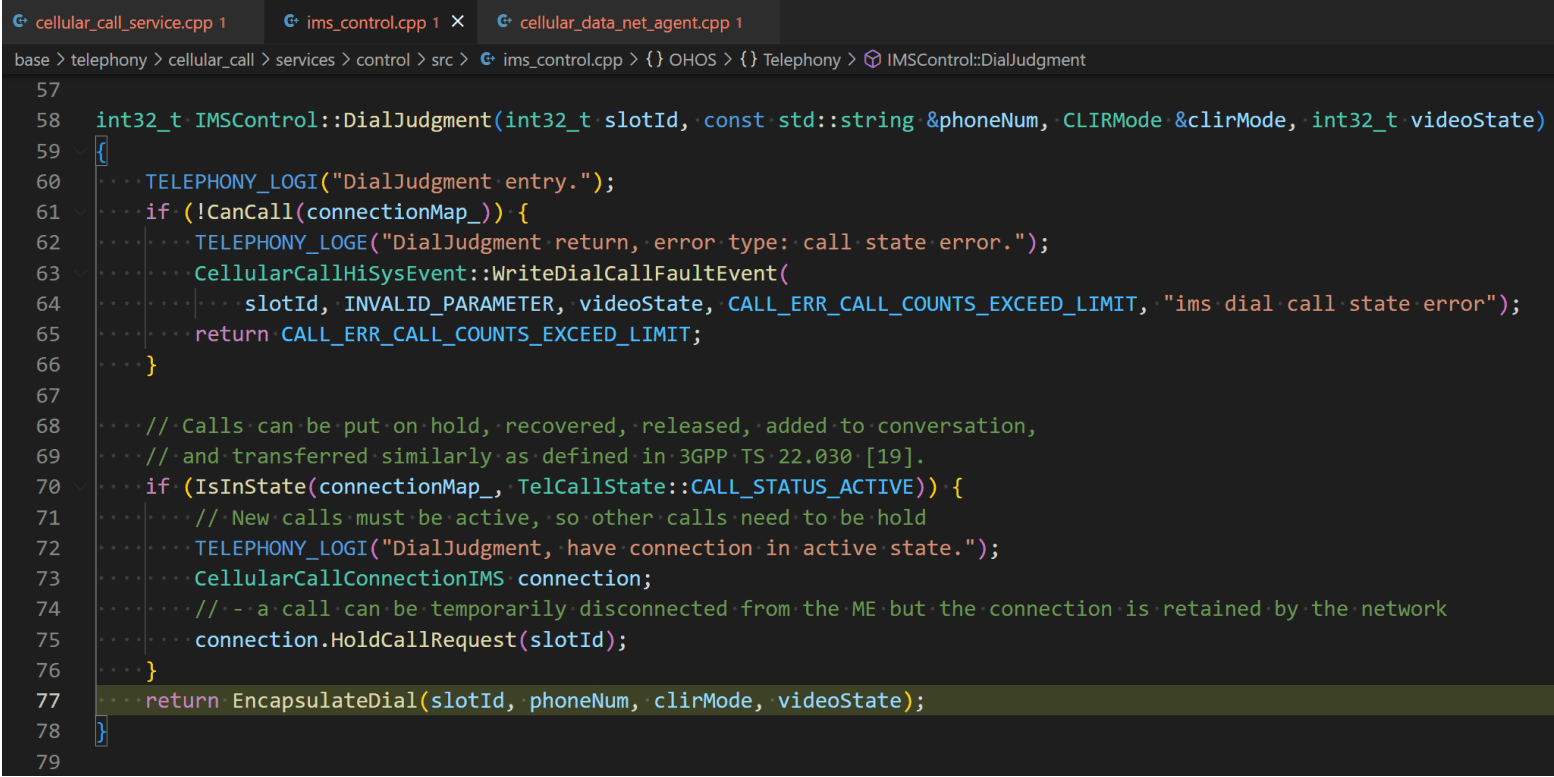

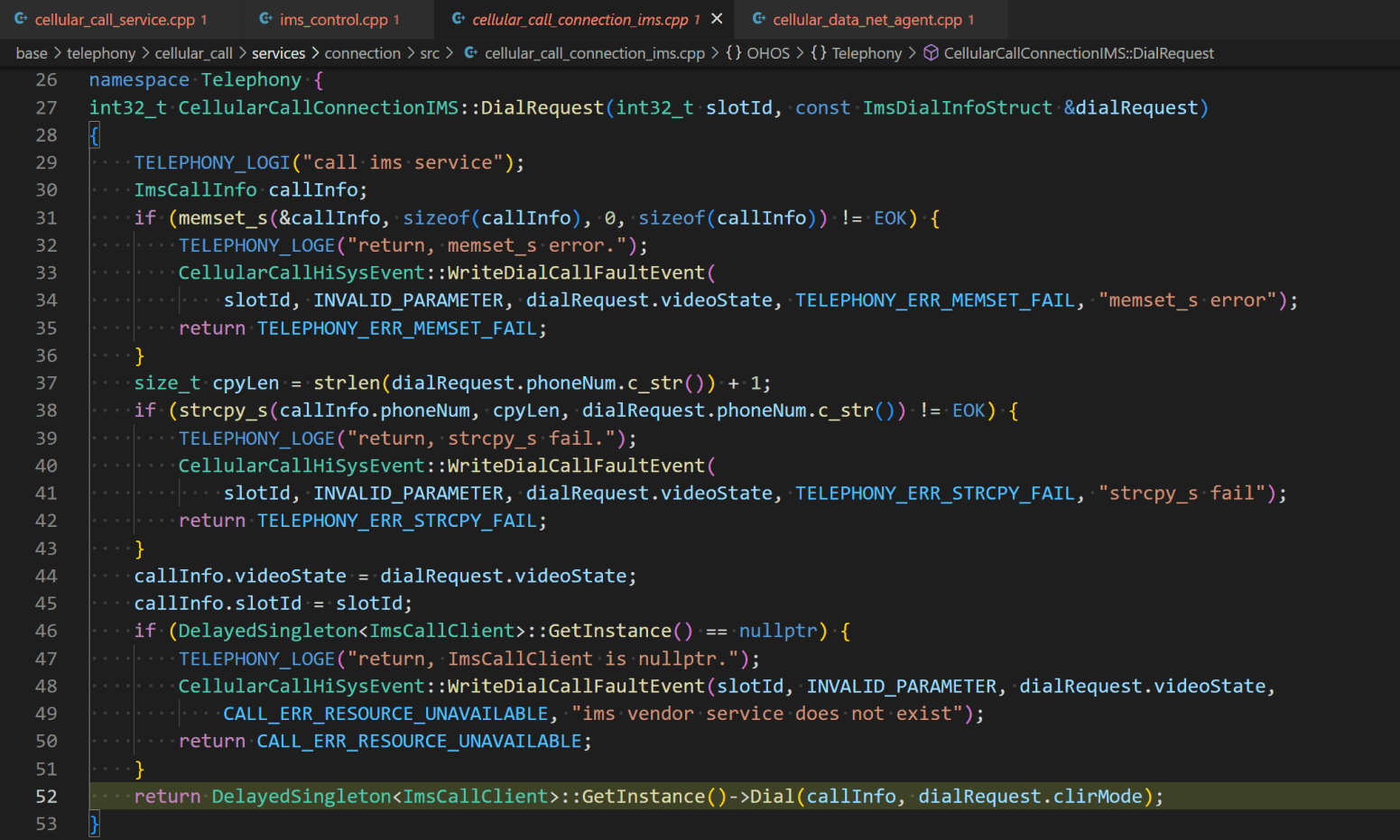

填充参数，转到CellularCallConnectionIMS

填充ImsCallInfo结构体，调用IMS服务

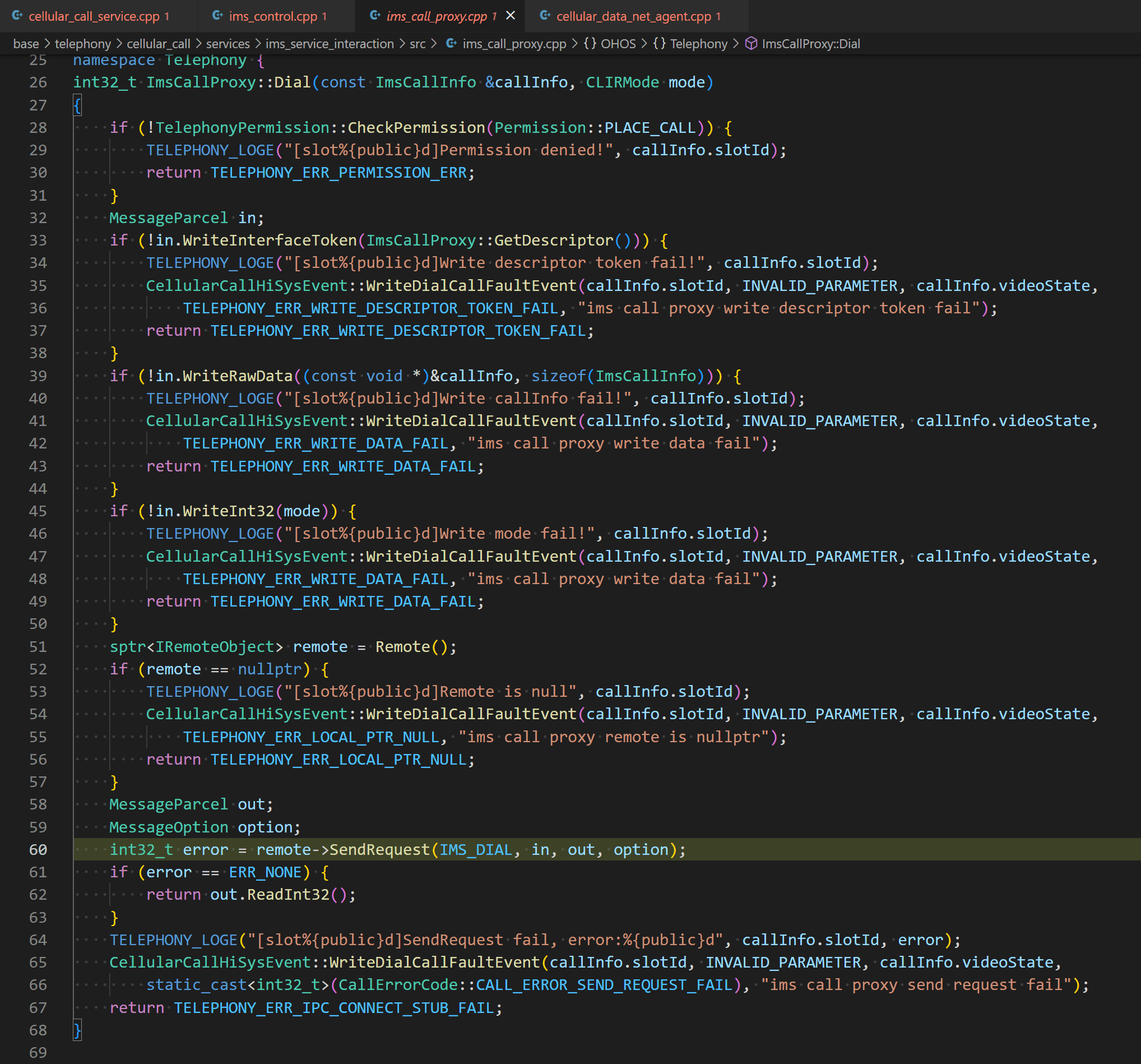

ImsCallClient中调用ImsCallProxy

调用IMS服务

8. ims_service（ims服务）（厂商实现）

该模块由芯片厂商实现，提供ims服务注册，ims通话（4G通话和5G通话），ims短信相关接口实现。

ims_service通过HDF，与ril_adapter_ext部件通信（厂商实现）。

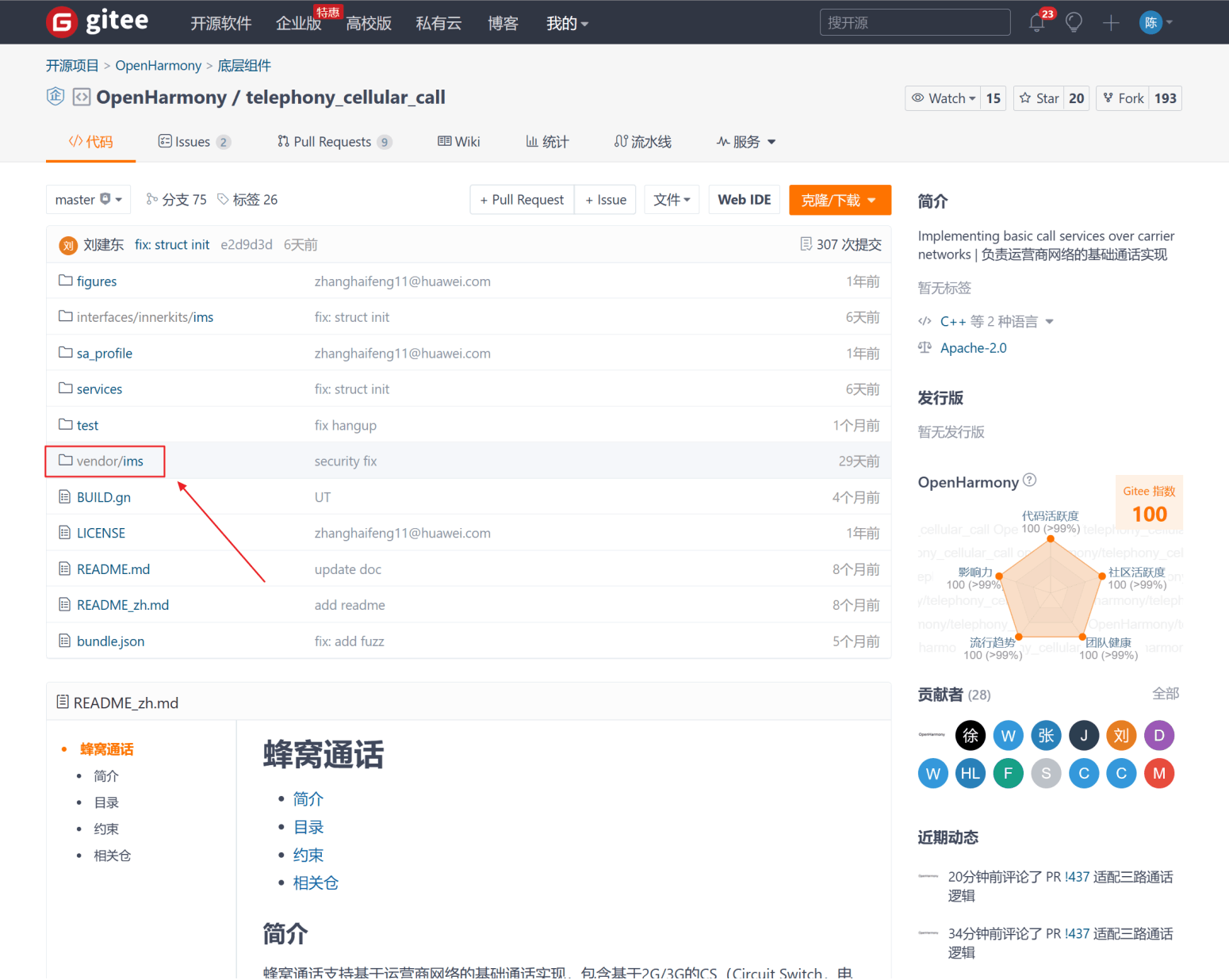

ims_service示例代码如下

base/telephony/cellular_call/vendor/ims/

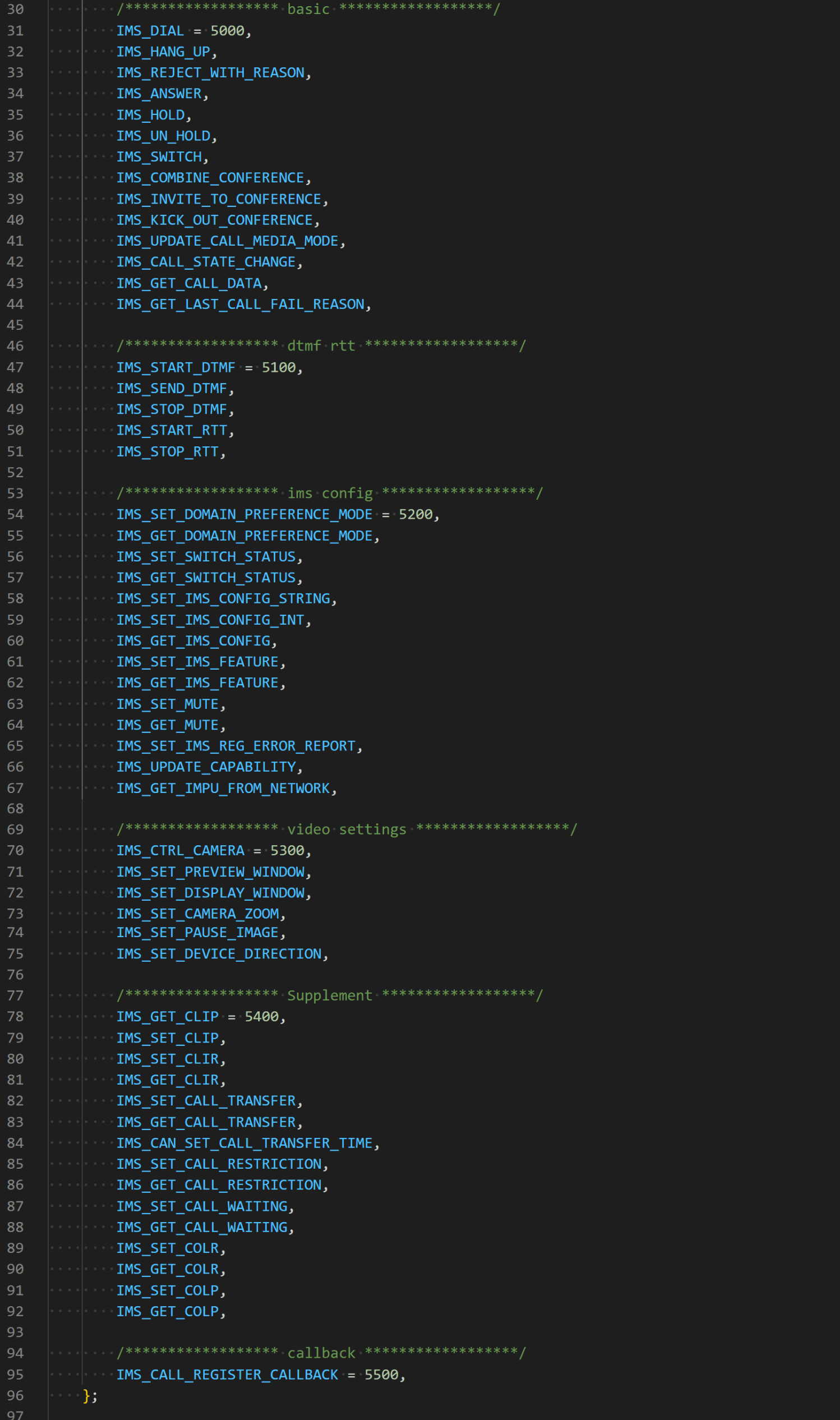

ims_service需要实现的接口如下

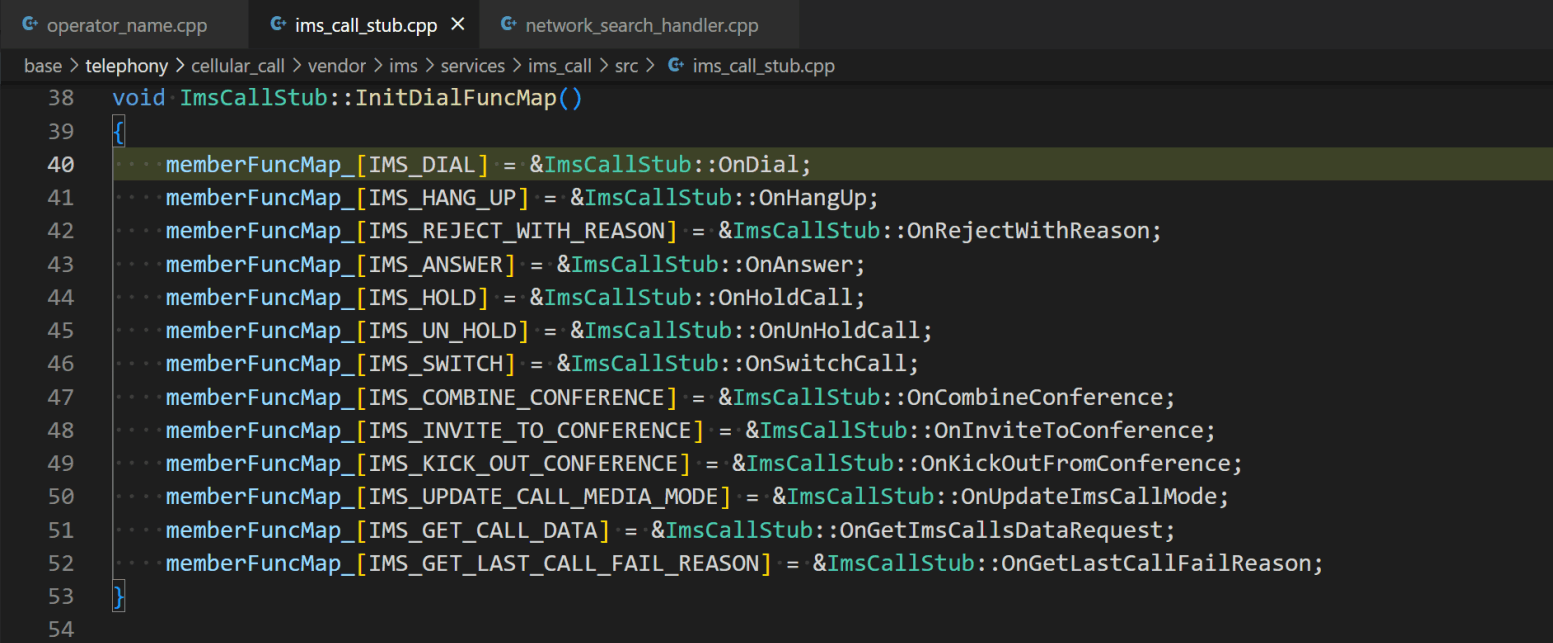

比如ims_service需要实现打电话的接口，在ims_call_stub.cpp中映射

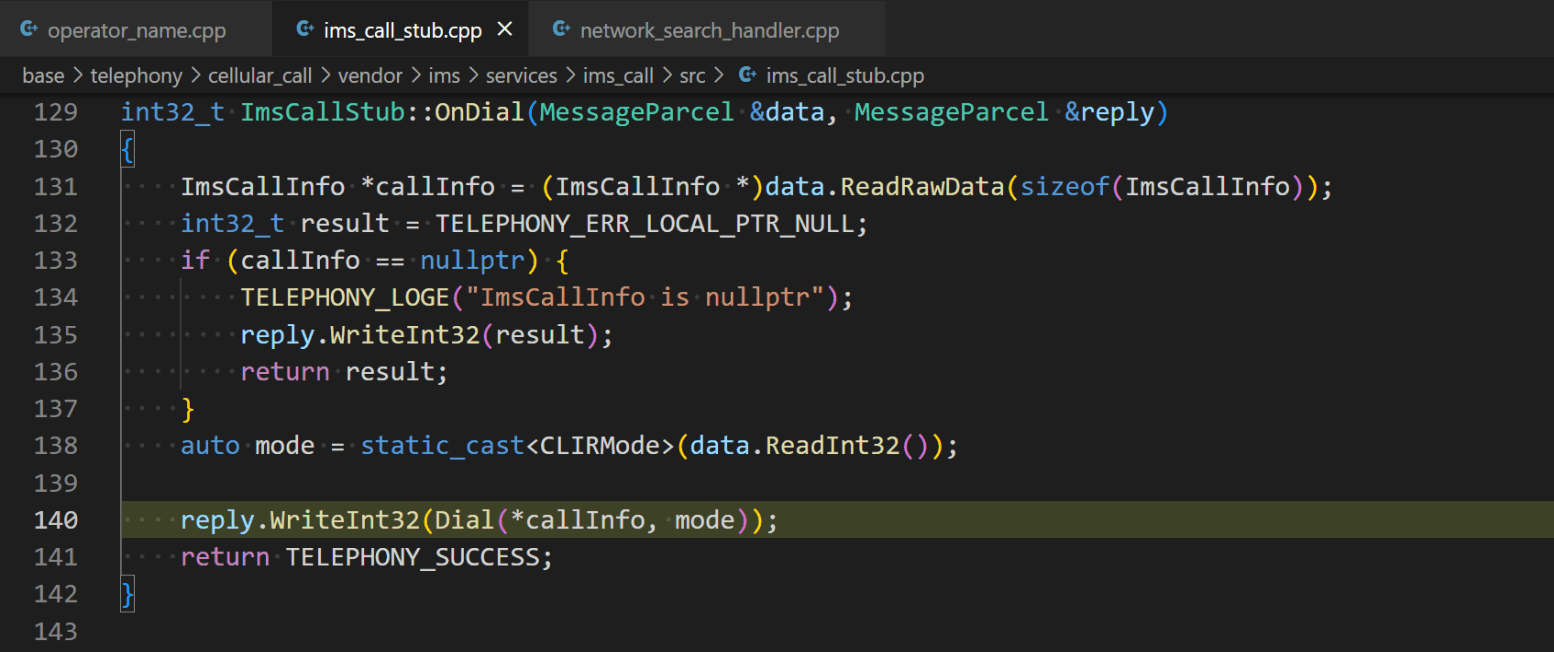

ImsCallStub中会转到ImsCall中

ImsCall中的Dial接口，需要厂商去实现

9. ril_adapter_ext（ril适配扩展）（厂商实现）

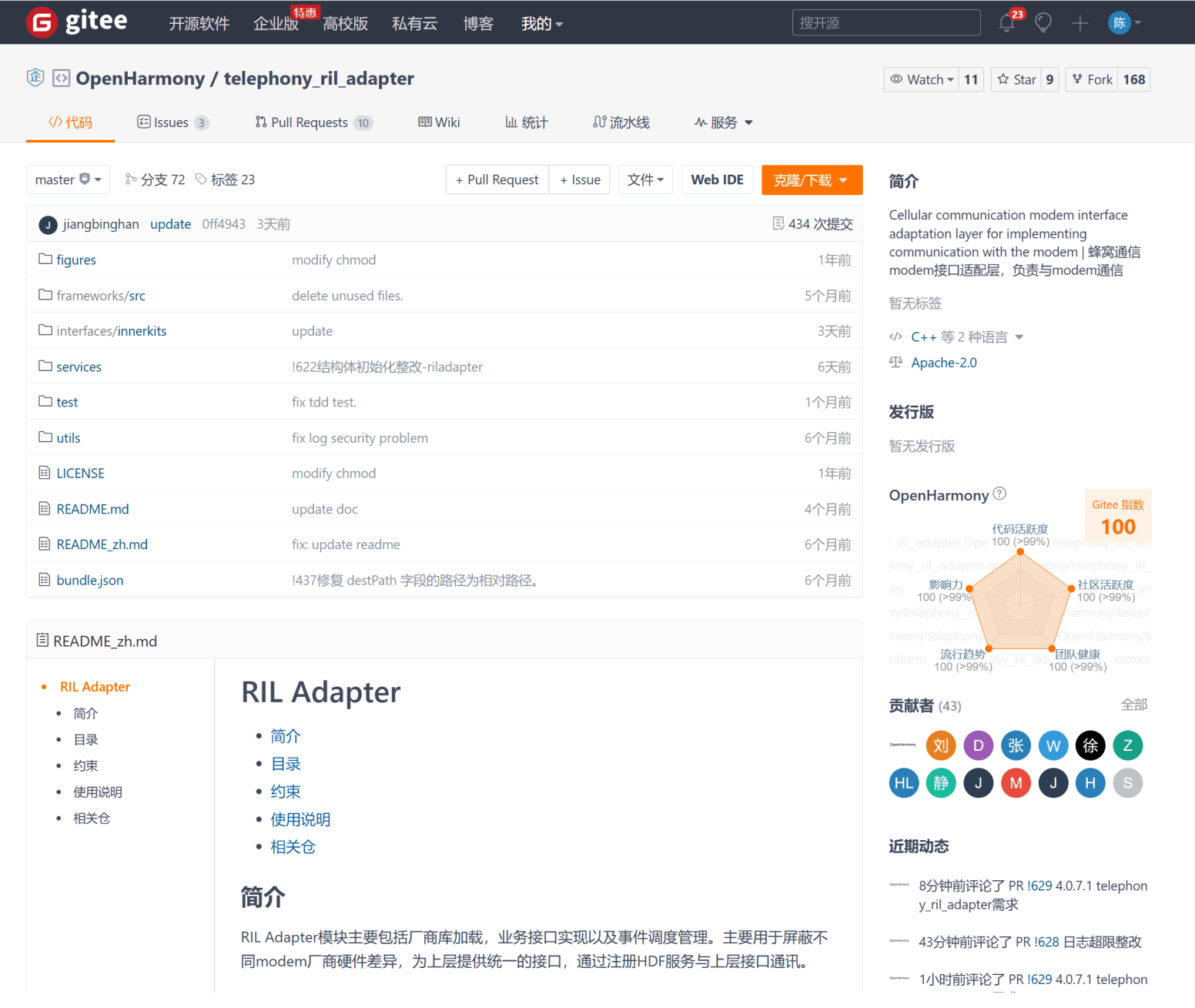

可以参考base/telephony/ril_adapter的实现方式，厂商实现自己的ril_adapter_ext库

• 对于上层来说，call_namager和cellular_call来说，4G通话和5G通话是一样的。

• 上层不感知4G和5G通话，上层只感知CS通话和IMS通话。

• 4G通话和5G通话的区别，在ims_service和ril_adapter_ext里面，在ims和ril中去判断走4G通话还是5G通话

• VoNR（Voice over New Radio），是VoLTE(Voice over LTE)的演进版本。相比于VoLTE，VoNR除了空口变成了NR之外，其他IMS相关的基本架构和流程与VoLTE并无大的变化。

• 在VoNR业务中，空口承载有三条，IMS信令承载、IMS voice承载和IMS video承载。而为了支撑VoNR+所增加的业务需求，新增了一条承载，称为IMS DC(即Data Chennel)。
