问题描述:

       两台大禹的rk3568设备进行 wifi display投屏。在sink端看到界面非常卡顿。

实际体验感受:

      每次在rk3568的source端操作界面的时候就会卡顿验证,几秒甚至达到将近10s画面不会切换。

分析思路:是否是底层wifi p2p链路质量差,导致丢包严重。

分析步骤1:tcpdump抓取报文进行分析

       双端设备进行时间同步,然后同时抓取tcpdump报文。分析是否有严重丢包。视频数据采用的传输协议是UDP。

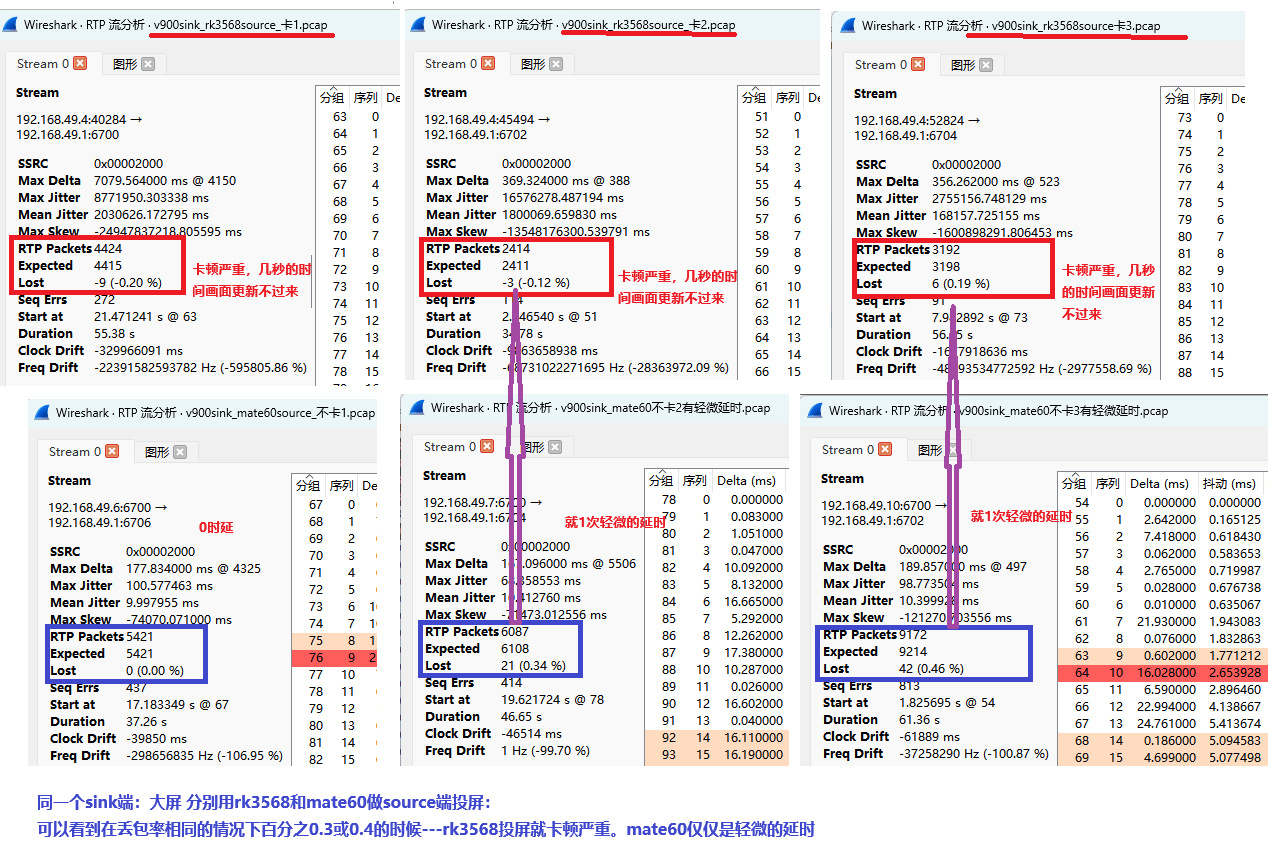

分享sink端的tcpdump日志:

       分析-->启用协议-->搜索mpeg,所有选项都选上。

       分析-->启用协议--->搜索rtp,   把rtp_rtsp,rtp_udp都勾上

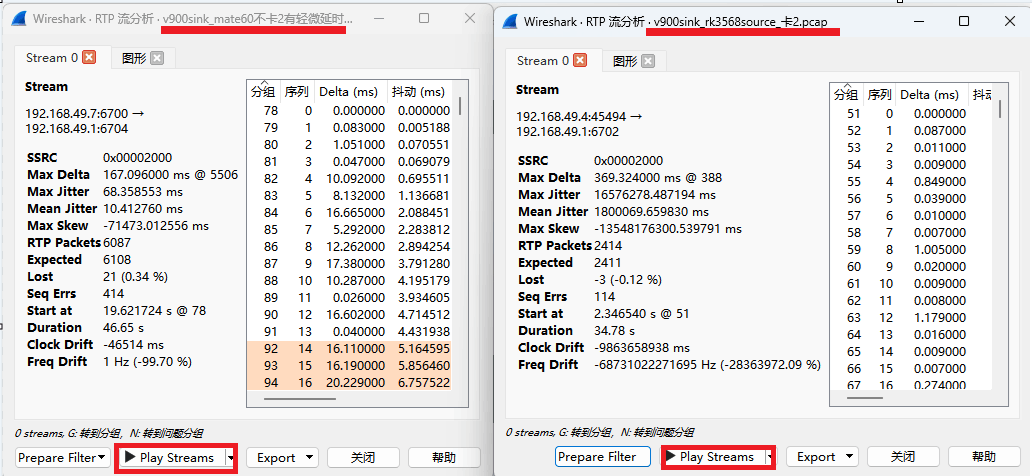

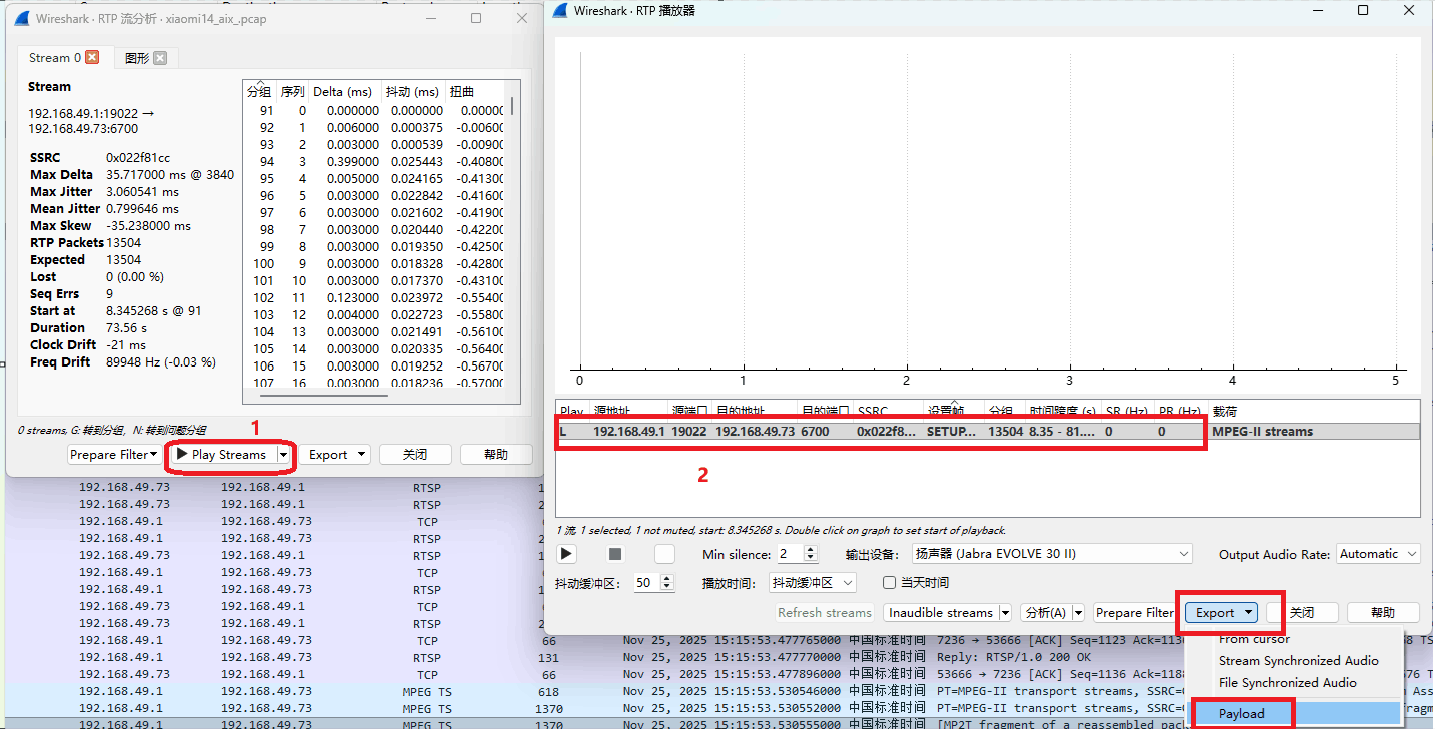

       然后选中一条mpeg数据。电话-->rtp-->rtp流分析

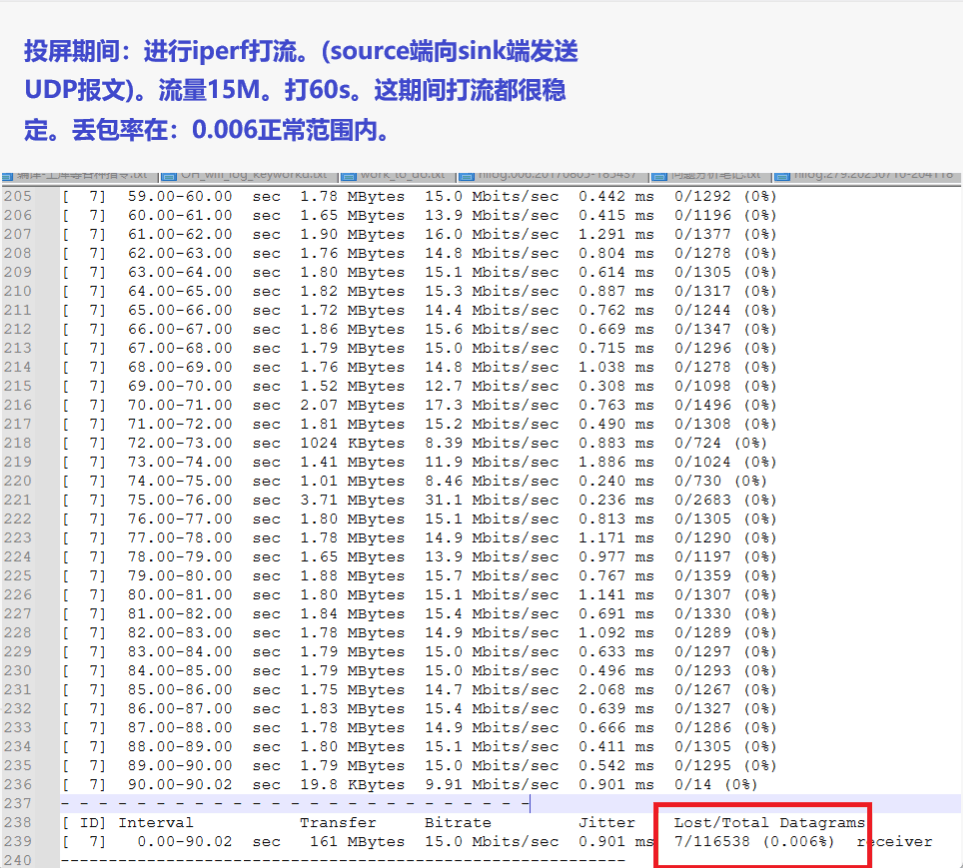

步骤二:iperf打流分析。

在source端和sink端之间进行 iperf的udp打流。 source端做iperf的client端。sink端做iperf的服务端。

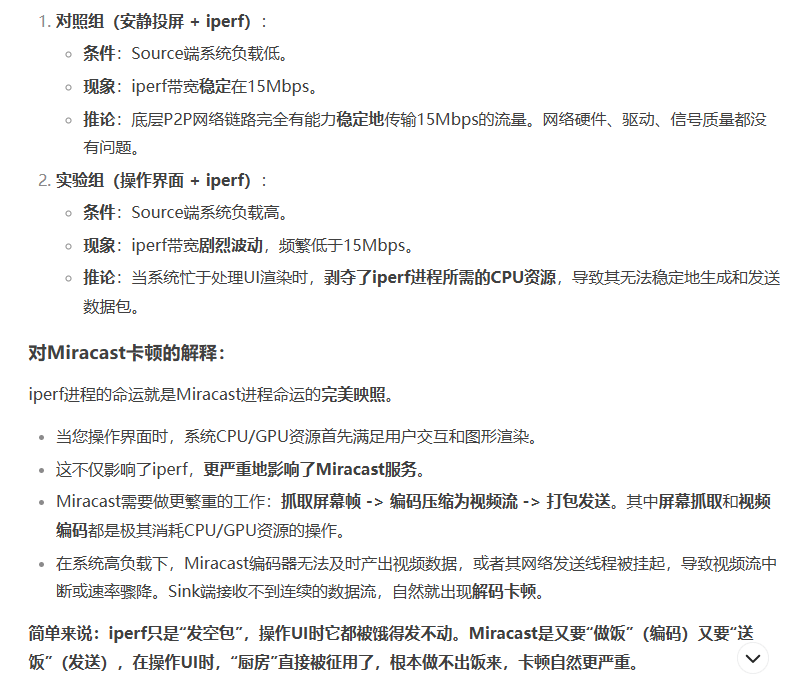

针对iperf打流做进一步分析:

            对照组:   在Source端不做任何操作,仅安静投屏,同时运行iperf。此时iperf带宽稳定在15M。

            实验组:   在Source端做切换界面的操作,同时运行iperf,可以看到iperf带宽剧烈波动。频繁地域15Mbps

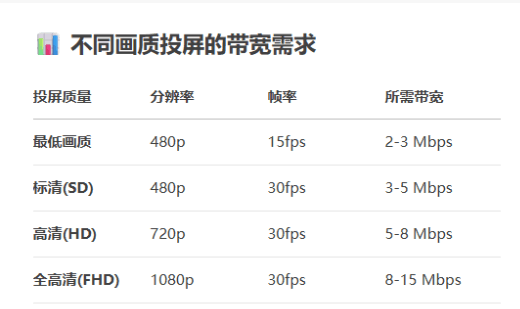

附录:投屏需要的带宽:
