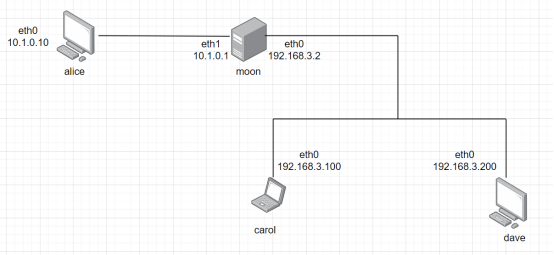

1.网络拓扑图

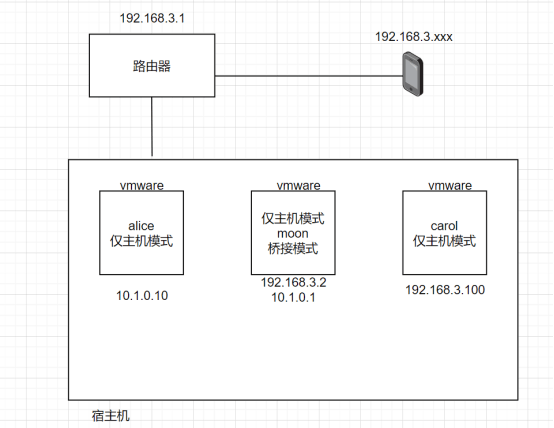

2.使用vmware模拟网络拓扑图

宿主机和手机都连接上同一个路由器，alice只需要一块网卡10.1.0.10;

moon需要两块网卡：10.1.0.1和192.168.0.1；carol也只需要一块网卡：192.168.0.100



提示：知道VMware虚拟机三种网络模式：桥接模式，NAT模式，仅主机模式的区别

参考：https://blog.csdn.net/qq_39192827/article/details/85872025

3.模拟环境搭建

3.1 安装ubuntu操作系统

在vmware中安装3个ubuntu2024.4的操作系统，分别代表alice,moon,carol

提示：可以先安装一个操作系统，其他是剩余使用完全克隆，这样可以提高效率。

安装成功如图所示：

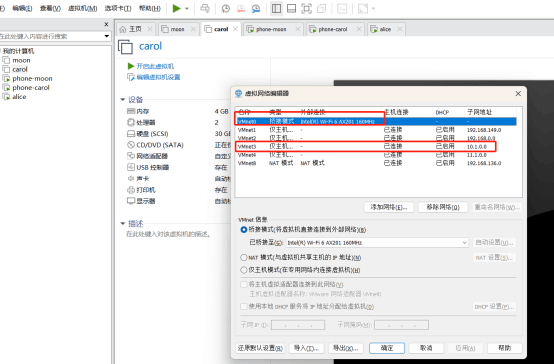

​​​​​​​3.2 创建两个虚拟网络



3.3 给alice，moon和carol插上网卡

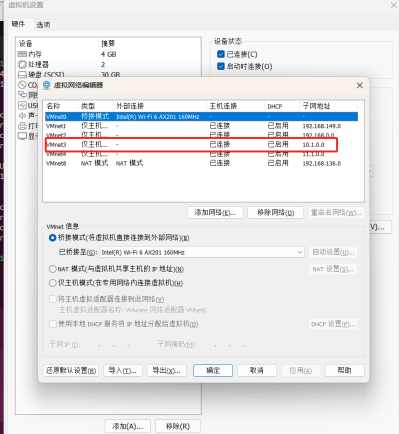

Alice 需要10.1的子网，自定义为网络vmNet3

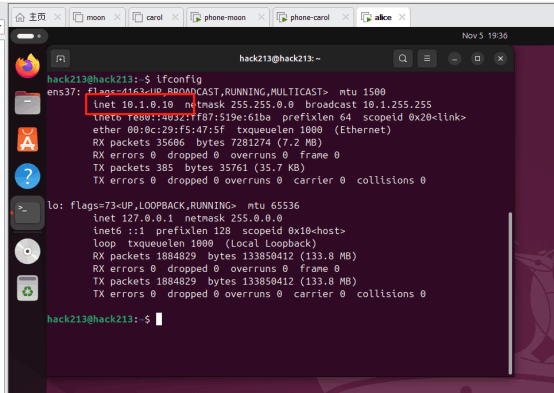

配置完后，重新ubuntu系统，使用ifconfig 查看ip地址

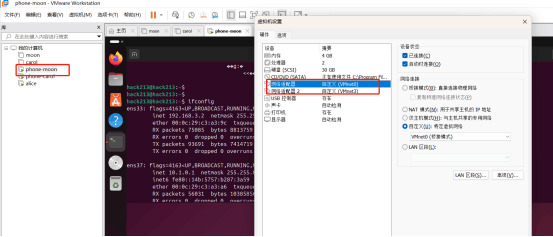

Moon需要192.168.3.0和10.1.0.0网段，所以需要两块网卡，配置如下：

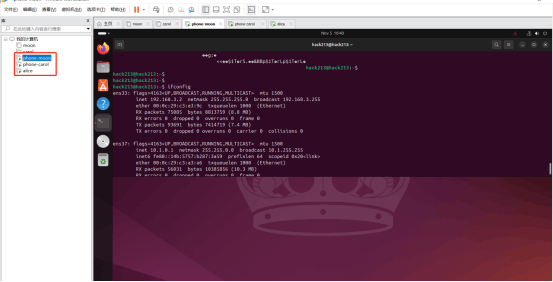

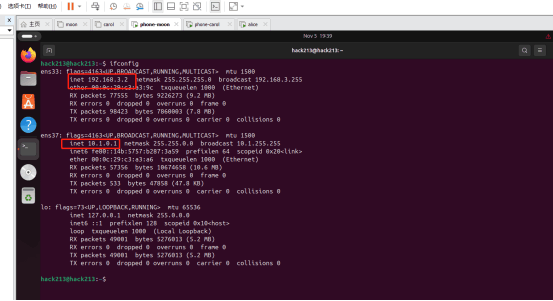

配置完以后，需要重新ubuntu系统，使用ifconfig查看两块网卡ip，如下：

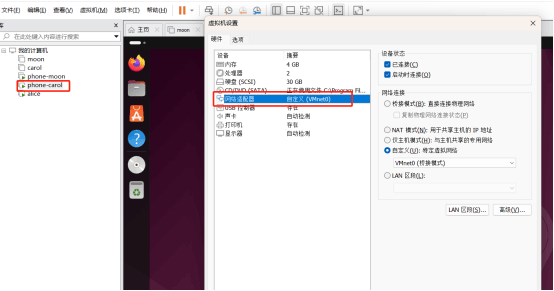

Carol：需要192.168.3.0网段，需要VMNet0,配置如下：

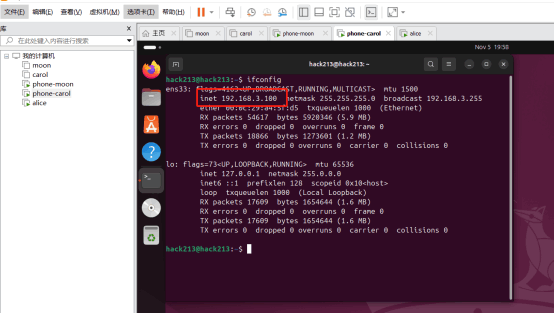

配置完后，重启ubuntu系统，使用ifconfig 查看ip地址如下：

​​​​​​​3.4 ping各个host

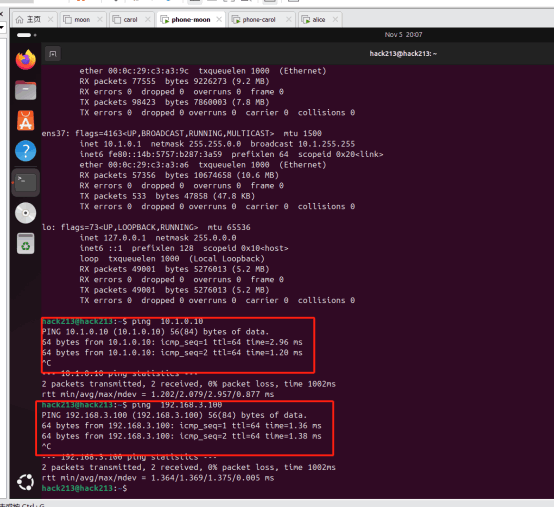

Moon可以ping通carol和alice

Alice可以ping通moon

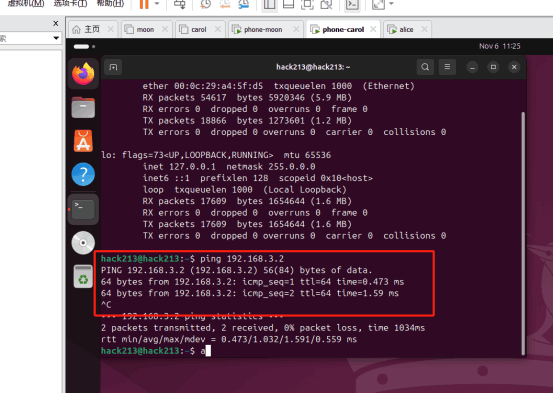

Carol可以ping通moon

提示：host所有的ip地址需要手动配置
