1 关键字

取消配对，连接状态，SDP(服务发现协议)，HFP(HandsFree Profile)，HSP(HeadSet Profile)

2 问题描述

设备：开发者手机 ;  华为蓝牙AI音响；

OH版本：4.0.10. 311 ;

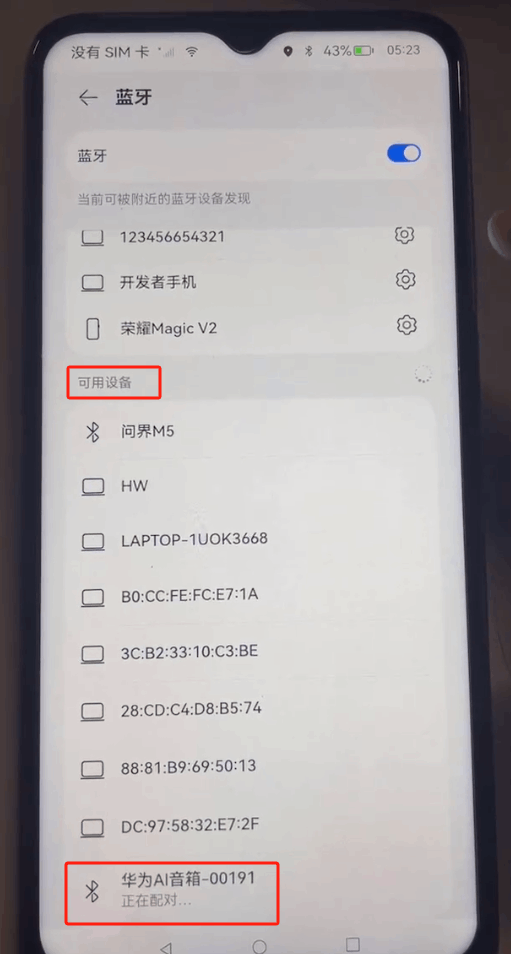

问题现象：蓝牙音响先与开发者手机配对，在已配对列表里点击华为音响栏最右边的小齿轮，在弹出的界面点击取消配对。然后在可用列表里等待开发者手机再次搜索到华为AI音响，结果是在搜索到的可用设备列表里该栏下方显示"正在配对..."字样。



3 问题原因

蓝牙音响与开发者手机配对后，开发者手机会向蓝牙音响发起连接，连接过程中SDP服务首先发起查找HFP(HandsFree)服务，查找完HFP的SDP服务后，根据系统配置是否需要继续查找HSP(HeadSet)服务，若配置了HSP服务，则继续查找HSP的SDP服务，如果找到HSP服务，则上报状态，在查找HSP服务结束后，这个函数直接return出去了，没有处理没有找到HSP但是找到HFP的情况。如果HSP和HFP都没找到则没有做任何处理，正确流程应该是上报没找到服务的结果，然后触发断开HFP的连接流程。

出现这个问题主要是由于该蓝牙音响即不支持HFP也不支持HSP，导致两次SDP服务都查找失败，然而并没有上报这个结果，而底层是根据这个上报结果的事件触发HFP连接断开。由于没有上报查找失败的结果，底层没有断开HFP状态，取消配对后，再次搜索到的设备因为HFP状态为连接状态，hap层就会显示"正在配对..."的字样。

4 解决方案

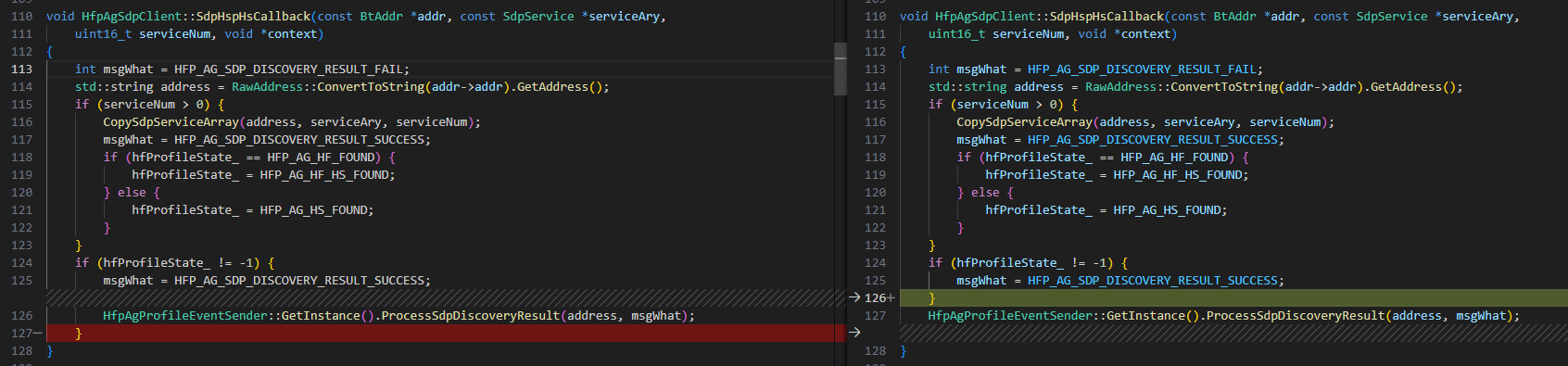

在HSP的sdp回调函数里将上报查找结果的函数移到最后，不管是否成功找到服务，都将结果上报给底层。由于默认的状态是失败，原代码是只有查找成功的情况下才会上报状态。



5 定位过程

1. 复现测试机与蓝牙音响配对后，再取消配对，在可用设备列表里仍显示正在配对的问题，下载snoop日志，并用蓝牙耳机做同样的操作，也下载snoop日志，比较两者的日志，分析取消配对后的协议流程。

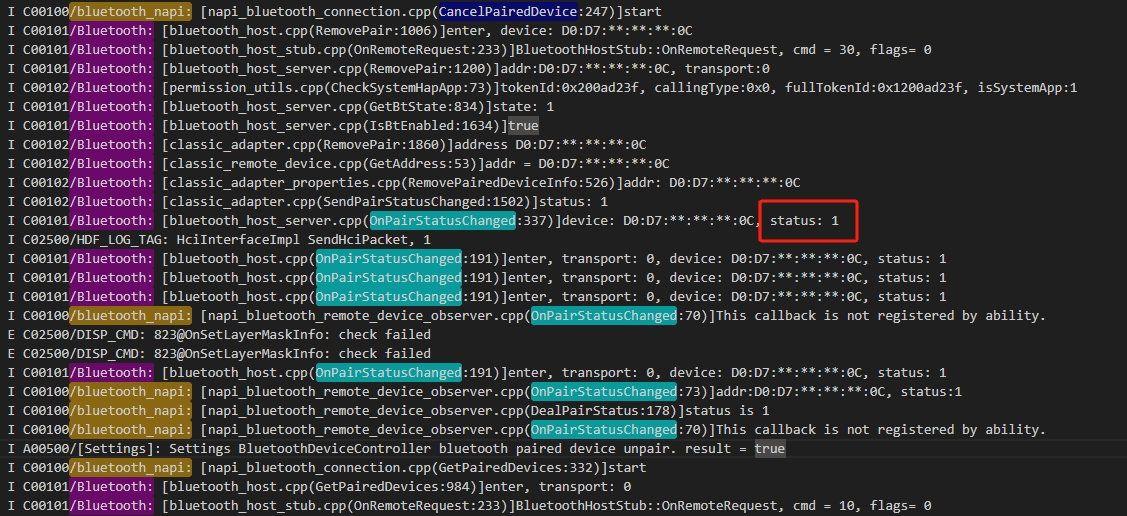

2. 在hilog日志里面定位到取消配对的时间点，找到调用napi的js取消配对接口，从该日志出发，每一条日志的输出都找到对应的代码里位置，并记录下整个取消配对的流程。分析取消配对的流程代码。包括取消配对的配对状态改变上报的处理。

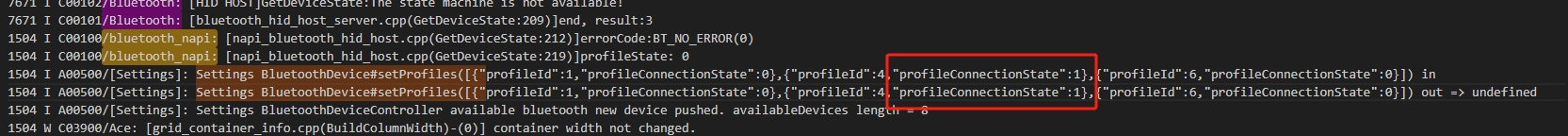

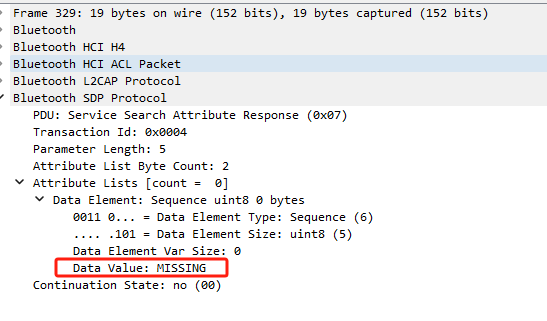

3. 通过分析hilog日志，发现断开连接后setting的日志里有关于hsp的profileState值为1，连接状态没有断开，对比snoop日志发现，测试机向蓝牙音响发起了hfp和hsp的SDP服务发现请求，但蓝牙音响回复的SDP响应包里对hsp不支持。于是修改hfp和hsp的配置使不发起相应的SDP请求,重新编译版本并刷机测试验证，发现问题没有出现，基本确定这个问题是和HFP和HSP服务相关。



​​

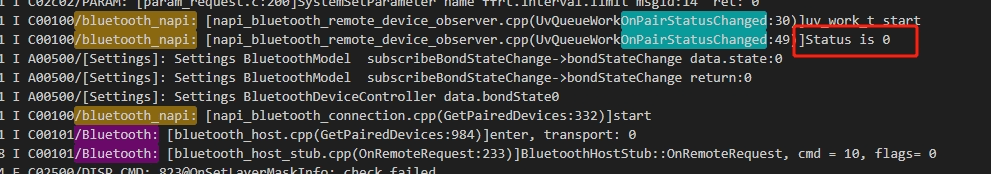

4. 查看取消配对后的hilog日志，发现napi层发起了查询A2DP，HFP, HID的状态的接口，根据日志和代码跟踪这3种状态查询的流程。异常日志里查询到的HFP的ConnectionState为1，而正常的日志里查询到的3个状态均为0，在代码里搜索关于HFP状态变化的地方，查找该状态不为0的原因。

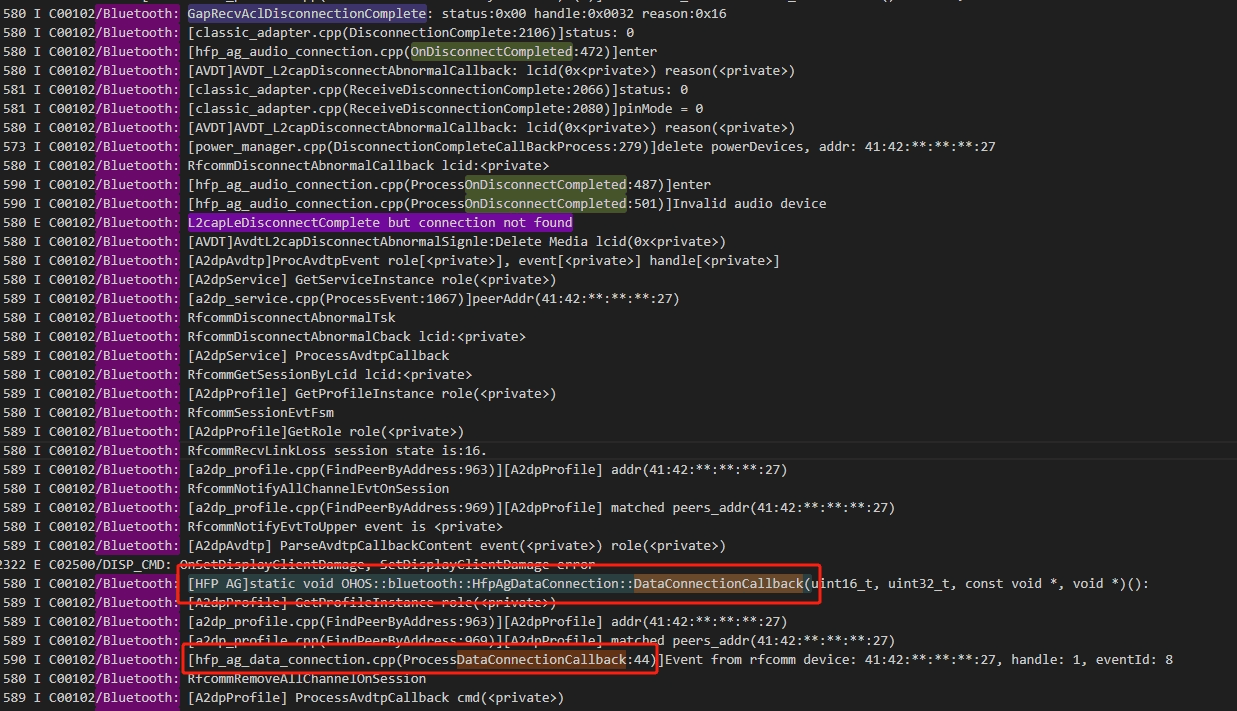

5.从hilog日志层面分析问题，发现取消配对后，hfp_ag收到OnDisconnectCompleted事件后，删除该设备后就没有其他动作，比较正常情况下的hilog日志发现，hfp_ag收到断连事件并删除设备后，接下来会调用DataConnectionCallback函数，在该回调里最终调用了OnConnectionStateChanged，修改了hfp的连接状态。

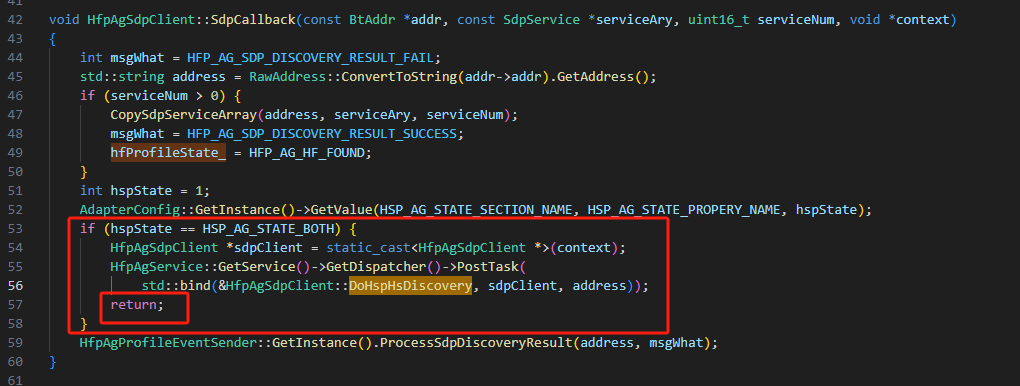

6.跟踪代码里HFP的连接过程，在开始查找HFP的SDP服务后，若配置了HSP服务，则继续查找HSP的SDP服务，如果找到HSP服务，则上报状态，如果HSP和HFP都没找到则没有做任何处理，正确流程应该是上报没找到服务的结果，然后触发断开HFP的连接流程。修改了没找到HSP和HFP后，上报一个查找失败的结果，编译代码并生成版本，烧录到开发机测试并验证问题，验证结果ok,没有出现该问题。

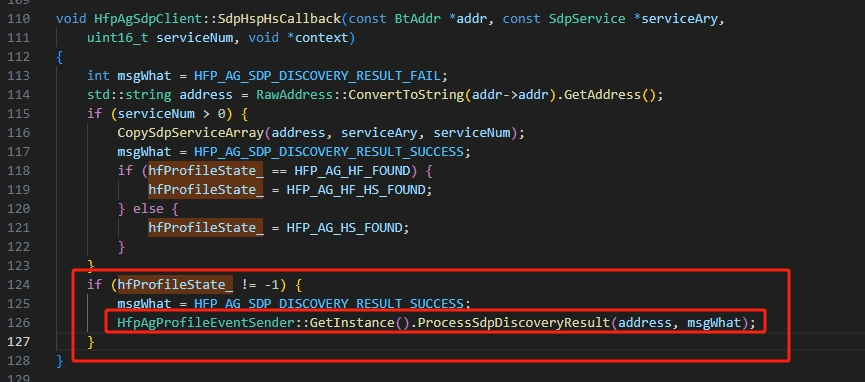

而在SdpHspHsCallback函数里面只针对修改了hfProfileState_值的时候才上报sdp的发现结果，疏露了没有修改hfProfileState_的情况，当既没发现hfp也没发现hsp的情况下，就不会修改hfProfileState_的值，这种情况下没有上报sdp查找失败的结果，而上层调用函数直接return了，导致最终底层不知道HFP层已经断开的事实。







6 知识分享



• 需要熟悉蓝牙协议相关知识，包括SDP, HFP, HSP等。
• 参考链接 蓝牙协议栈学习笔记_att_find_information_req-CSDN博客
