一、简介

媒体子系统为开发者提供了媒体相关的很多功能，本文针对其中的视频录制功能做个详细的介绍。首先，我将通过媒体子系统提供的视频录制Test代码作为切入点，给大家梳理一下整个录制的流程。

二、目录

foundation/multimedia/camera_framework

├── frameworks
│   ├── js
│   │   └── camera_napi                            #napi实现
│   │       └── src
│   │           ├── input                          #Camera输入
│   │           ├── output                         #Camera输出
│   │           └── session                        #会话管理
│   └── native                                     #native实现
│       └── camera
│           ├── BUILD.gn
│           ├── src
│           │   ├── input                          #Camera输入
│           │   ├── output                         #Camera输出
│           │   └── session                        #会话管理
├── interfaces                                     #接口定义
│   ├── inner_api                                  #内部native实现
│   │   └── native
│   │       ├── camera
│   │       │   └── include
│   │       │       ├── input
│   │       │       ├── output
│   │       │       └── session
│   └── kits                                       #napi接口
│       └── js
│           └── camera_napi
│               ├── BUILD.gn
│               ├── include
│               │   ├── input
│               │   ├── output
│               │   └── session
│               └── @ohos.multimedia.camera.d.ts
└── services                                       #服务端
    └── camera_service
        ├── binder
        │   ├── base
        │   ├── client                             #IPC的客户端
        │   │   └── src
        │   └── server                             #IPC的服务端
        │       └── src
        └── src

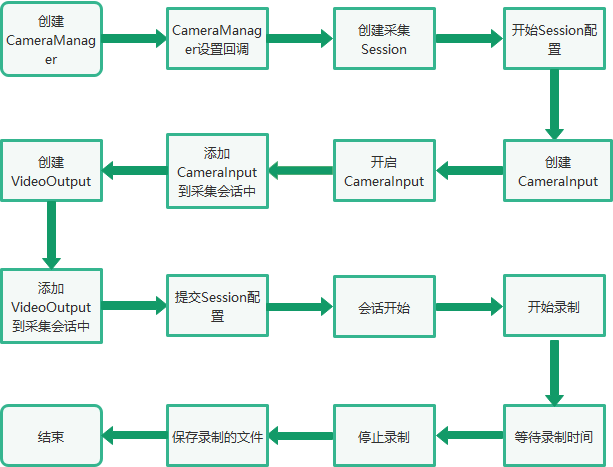

三、录制的总体流程


四、Native接口使用

在OpenAtom OpenHarmony（以下简称“OpenHarmony”）系统中，多媒体子系统通过N-API接口提供给上层JS调用，N-API相当于是JS和Native之间的桥梁，在OpenHarmony源码中，提供了C++直接调用视频录制功能的例子，foundation/multimedia/camera_framework/interfaces/inner_api/native/test目录中。本文章主要参考了camera_video.cpp文件中的视频录制流程。
首先根据camera_video.cpp的main方法，了解下视频录制的主要流程代码。

int main(int argc, char **argv)
{
    ......


// 创建CameraManager实例
sptr<CameraManager> camManagerObj = CameraManager::GetInstance();

// 设置回调
camManagerObj->SetCallback(std::make_shared<TestCameraMngerCallback>(testName));

// 获取支持的相机设备列表
std::vector<sptr<CameraDevice>> cameraObjList = camManagerObj->GetSupportedCameras();

// 创建采集会话
sptr<CaptureSession> captureSession = camManagerObj->CreateCaptureSession();

// 开始配置采集会话
captureSession->BeginConfig();

// 创建CameraInput
sptr<CaptureInput> captureInput = camManagerObj->CreateCameraInput(cameraObjList[0]);
sptr<CameraInput> cameraInput = (sptr<CameraInput> &)captureInput;

// 开启CameraInput
cameraInput->Open();

// 设置CameraInput的Error回调
cameraInput->SetErrorCallback(std::make_shared<TestDeviceCallback>(testName));

// 添加CameraInput实例到采集会话中
ret = captureSession->AddInput(cameraInput);

sptr<Surface> videoSurface = nullptr;
std::shared_ptr<Recorder> recorder = nullptr;

// 创建Video的Surface
videoSurface = Surface::CreateSurfaceAsConsumer();

sptr<SurfaceListener> videoListener = new SurfaceListener("Video", SurfaceType::VIDEO, g_videoFd, videoSurface);

// 注册Surface的事件监听
videoSurface->RegisterConsumerListener((sptr<IBufferConsumerListener> &)videoListener);

// 视频的配置
VideoProfile videoprofile = VideoProfile(static_cast<CameraFormat>(videoFormat), videosize, videoframerates);

// 创建VideoOutput实例
sptr<CaptureOutput> videoOutput = camManagerObj->CreateVideoOutput(videoprofile, videoSurface);

// 设置VideoOutput的回调
((sptr<VideoOutput> &)videoOutput)->SetCallback(std::make_shared<TestVideoOutputCallback>(testName));

// 添加videoOutput到采集会话中
ret = captureSession->AddOutput(videoOutput);

// 提交会话配置
ret = captureSession->CommitConfig();

// 开始录制
ret = ((sptr<VideoOutput> &)videoOutput)->Start();


sleep(videoPauseDuration);
MEDIA_DEBUG_LOG("Resume video recording");
// 暂停录制
ret = ((sptr<VideoOutput> &)videoOutput)->Resume();

MEDIA_DEBUG_LOG("Wait for 5 seconds before stop");
sleep(videoCaptureDuration);
MEDIA_DEBUG_LOG("Stop video recording");
// 停止录制
ret = ((sptr<VideoOutput> &)videoOutput)->Stop();

MEDIA_DEBUG_LOG("Closing the session");
// 停止采集会话
ret = captureSession->Stop();

MEDIA_DEBUG_LOG("Releasing the session");
// 释放会话采集
captureSession->Release();

// Close video file
TestUtils::SaveVideoFile(nullptr, 0, VideoSaveMode::CLOSE, g_videoFd);
cameraInput->Release();
camManagerObj->SetCallback(nullptr);
return 0;



}

以上是视频录制的整体流程，其过程主要通过Camera模块支持的能力来实现，其中涉及几个重要的类：CaptureSession、CameraInput、VideoOutput。CaptureSession是整个过程的控制者，CameraInput和VideoOutput相当于是设备的输入和输出。

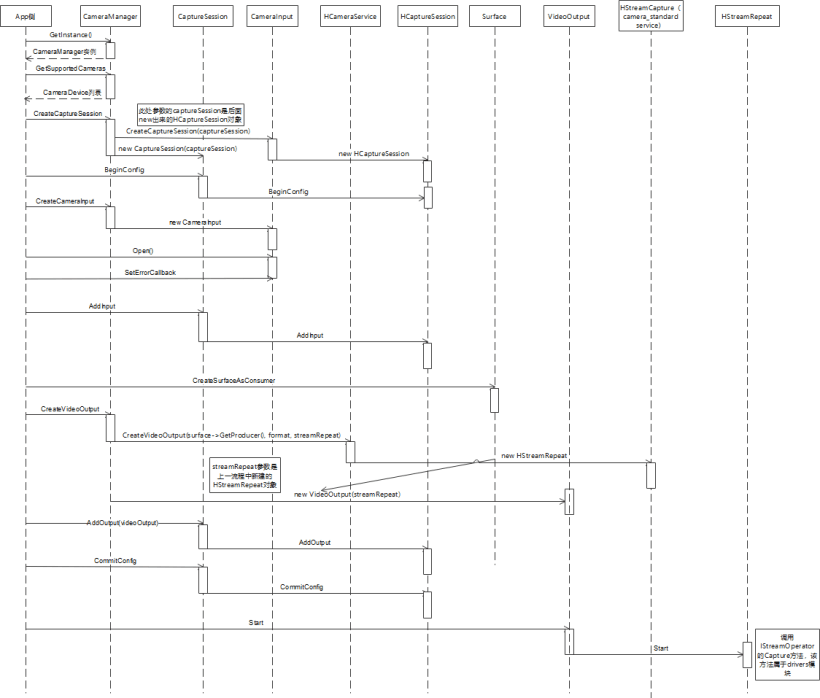

五、调用流程


后续主要针对上面的调用流程，梳理具体的调用流程，方便我们对了解视频录制的整理架构有一个更加深入的了解。

1. 创建CameraManager实例
通过CameraManager::GetInstance()获取CameraManager的实例，后续的一些接口都是通过该实例进行调用的。GetInstance使用了单例模式，在OpenHarmony代码中这种方式很常见。

sptr<CameraManager> &CameraManager::GetInstance()
{
    if (CameraManager::cameraManager_ == nullptr) {
        MEDIA_INFO_LOG("Initializing camera manager for first time!");
        CameraManager::cameraManager_ = new(std::nothrow) CameraManager();
        if (CameraManager::cameraManager_ == nullptr) {
            MEDIA_ERR_LOG("CameraManager::GetInstance failed to new CameraManager");
        }
    }
    return CameraManager::cameraManager_;
}

2. 获取支持的相机设备列表
通过调用CameraManager的GetSupportedCameras()接口，获取设备支持的CameraDevice列表。跟踪代码可以发现serviceProxy_->GetCameras最终会调用到Camera服务端的对应接口。

std::vector<sptr<CameraDevice>> CameraManager::GetSupportedCameras()
{
    CAMERA_SYNC_TRACE;


std::lock_guard&lt;std::mutex&gt; lock(mutex_);
std::vector&lt;std::string&gt; cameraIds;
std::vector&lt;std::shared_ptr&lt;Camera::CameraMetadata&gt;&gt; cameraAbilityList;
int32_t retCode = -1;
sptr&lt;CameraDevice&gt; cameraObj = nullptr;
int32_t index = 0;

if (cameraObjList.size() &gt; 0) {
    cameraObjList.clear();
}
if (serviceProxy_ == nullptr) {
    MEDIA_ERR_LOG(&quot;CameraManager::GetCameras serviceProxy_ is null, returning empty list!&quot;);
    return cameraObjList;
}
std::vector&lt;sptr&lt;CameraDevice&gt;&gt; supportedCameras;
retCode = serviceProxy_-&gt;GetCameras(cameraIds, cameraAbilityList);
if (retCode == CAMERA_OK) {
    for (auto&amp; it : cameraIds) {
        cameraObj = new(std::nothrow) CameraDevice(it, cameraAbilityList[index++]);
        if (cameraObj == nullptr) {
            MEDIA_ERR_LOG(&quot;CameraManager::GetCameras new CameraDevice failed for id={public}%s&quot;, it.c_str());
            continue;
        }
        supportedCameras.emplace_back(cameraObj);
    }
} else {
    MEDIA_ERR_LOG(&quot;CameraManager::GetCameras failed!, retCode: %{public}d&quot;, retCode);
}

ChooseDeFaultCameras(supportedCameras);
return cameraObjList;



}

3. 创建采集会话
下面是比较重要的环节，通过调用CameraManager的CreateCaptureSession接口创建采集会话。CameraManager创建采集会话，是通过serviceProxy_->CreateCaptureSession方式进行调用，这里涉及到了OpenHarmony中的IPC的调用，serviceProxy_是远端服务在本地的代理，通过这个代理可以调用到具体的服务端，这里是HCameraService。

sptr<CaptureSession> CameraManager::CreateCaptureSession()
{
    CAMERA_SYNC_TRACE;
    sptr<ICaptureSession> captureSession = nullptr;
    sptr<CaptureSession> result = nullptr;
    int32_t retCode = CAMERA_OK;


if (serviceProxy_ == nullptr) {
    MEDIA_ERR_LOG(&quot;CameraManager::CreateCaptureSession serviceProxy_ is null&quot;);
    return nullptr;
}
retCode = serviceProxy_-&gt;CreateCaptureSession(captureSession);
if (retCode == CAMERA_OK &amp;&amp; captureSession != nullptr) {
    result = new(std::nothrow) CaptureSession(captureSession);
    if (result == nullptr) {
        MEDIA_ERR_LOG(&quot;Failed to new CaptureSession&quot;);
    }
} else {
    MEDIA_ERR_LOG(&quot;Failed to get capture session object from hcamera service!, %{public}d&quot;, retCode);
}
return result;



}

代码最终来到HCameraService::CreateCaptureSession中，该方法中new了一个HCaptureSession对象，并且将该对象传递给了参数session，所以前面的captureSession对象就是这里new出来的HCaptureSession，前面的CameraManager的CreateCaptureSession()方法中将captureSession封装成CaptureSession对象返回给应用层使用。

int32_t HCameraService::CreateCaptureSession(sptr<ICaptureSession> &session)
{
    CAMERA_SYNC_TRACE;
    sptr<HCaptureSession> captureSession;
    if (streamOperatorCallback_ == nullptr) {
        streamOperatorCallback_ = new(std::nothrow) StreamOperatorCallback();
        if (streamOperatorCallback_ == nullptr) {
            MEDIA_ERR_LOG("HCameraService::CreateCaptureSession streamOperatorCallback_ allocation failed");
            return CAMERA_ALLOC_ERROR;
        }
    }


std::lock_guard&lt;std::mutex&gt; lock(mutex_);
OHOS::Security::AccessToken::AccessTokenID callerToken = IPCSkeleton::GetCallingTokenID();
captureSession = new(std::nothrow) HCaptureSession(cameraHostManager_, streamOperatorCallback_, callerToken);
if (captureSession == nullptr) {
    MEDIA_ERR_LOG(&quot;HCameraService::CreateCaptureSession HCaptureSession allocation failed&quot;);
    return CAMERA_ALLOC_ERROR;
}
session = captureSession;
return CAMERA_OK;



}

4. 开始配置采集会话
调用CaptureSession的BeginConfig进行采集会话的配置工作。这个工作最终调用到被封装的HCaptureSession中。

int32_t HCaptureSession::BeginConfig()
{
    CAMERA_SYNC_TRACE;
    if (curState_ == CaptureSessionState::SESSION_CONFIG_INPROGRESS) {
        MEDIA_ERR_LOG("HCaptureSession::BeginConfig Already in config inprogress state!");
        return CAMERA_INVALID_STATE;
    }
    std::lock_guard<std::mutex> lock(sessionLock_);
    prevState_ = curState_;
    curState_ = CaptureSessionState::SESSION_CONFIG_INPROGRESS;
    tempCameraDevices_.clear();
    tempStreams_.clear();
    deletedStreamIds_.clear();
    return CAMERA_OK;
}

5. 创建CameraInput
应用层通过camManagerObj->CreateCameraInput(cameraObjList[0])的方式进行CameraInput的创建，cameraObjList[0]就是前面获取支持设备的第一个。根据CameraDevice创建对应的CameraInput对象。

sptr<CameraInput> CameraManager::CreateCameraInput(sptr<CameraDevice> &camera)
{
    CAMERA_SYNC_TRACE;
    sptr<CameraInput> cameraInput = nullptr;
    sptr<ICameraDeviceService> deviceObj = nullptr;


if (camera != nullptr) {
    deviceObj = CreateCameraDevice(camera-&gt;GetID());
    if (deviceObj != nullptr) {
        cameraInput = new(std::nothrow) CameraInput(deviceObj, camera);
        if (cameraInput == nullptr) {
            MEDIA_ERR_LOG(&quot;failed to new CameraInput Returning null in CreateCameraInput&quot;);
            return cameraInput;
        }
    } else {
        MEDIA_ERR_LOG(&quot;Returning null in CreateCameraInput&quot;);
    }
} else {
    MEDIA_ERR_LOG(&quot;CameraManager::CreateCameraInput: Camera object is null&quot;);
}
return cameraInput;



}

6. 开启CameraInput
调用了CameraInput的Open方法，进行输入设备的启动打开。

void CameraInput::Open()
{
    int32_t retCode = deviceObj_->Open();
    if (retCode != CAMERA_OK) {
        MEDIA_ERR_LOG("Failed to open Camera Input, retCode: %{public}d", retCode);
    }
}

7. 添加CameraInput实例到采集会话中
通过调用captureSession的AddInput方法，将创建的CameraInput对象添加到采集会话的输入中，这样采集会话就知道采集输入的设备。

int32_t CaptureSession::AddInput(sptr<CaptureInput> &input)
{
    CAMERA_SYNC_TRACE;
    if (input == nullptr) {
        MEDIA_ERR_LOG("CaptureSession::AddInput input is null");
        return CAMERA_INVALID_ARG;
    }
    input->SetSession(this);
    inputDevice_ = input;
    return captureSession_->AddInput(((sptr<CameraInput> &)input)->GetCameraDevice());
}

最终调用到HCaptureSession的AddInput方法，该方法中核心的代码是tempCameraDevices_.emplace_back(localCameraDevice)，将需要添加的CameraDevice插入到tempCameraDevices_容器中。

int32_t HCaptureSession::AddInput(sptr<ICameraDeviceService> cameraDevice)
{
    CAMERA_SYNC_TRACE;
    sptr<HCameraDevice> localCameraDevice = nullptr;


if (cameraDevice == nullptr) {
    MEDIA_ERR_LOG(&quot;HCaptureSession::AddInput cameraDevice is null&quot;);
    return CAMERA_INVALID_ARG;
}
if (curState_ != CaptureSessionState::SESSION_CONFIG_INPROGRESS) {
    MEDIA_ERR_LOG(&quot;HCaptureSession::AddInput Need to call BeginConfig before adding input&quot;);
    return CAMERA_INVALID_STATE;
}
if (!tempCameraDevices_.empty() || (cameraDevice_ != nullptr &amp;&amp; !cameraDevice_-&gt;IsReleaseCameraDevice())) {
    MEDIA_ERR_LOG(&quot;HCaptureSession::AddInput Only one input is supported&quot;);
    return CAMERA_INVALID_SESSION_CFG;
}
localCameraDevice = static_cast&lt;HCameraDevice*&gt;(cameraDevice.GetRefPtr());
if (cameraDevice_ == localCameraDevice) {
    cameraDevice_-&gt;SetReleaseCameraDevice(false);
} else {
    tempCameraDevices_.emplace_back(localCameraDevice);
    CAMERA_SYSEVENT_STATISTIC(CreateMsg(&quot;CaptureSession::AddInput&quot;));
}

sptr&lt;IStreamOperator&gt; streamOperator;
int32_t rc = localCameraDevice-&gt;GetStreamOperator(streamOperatorCallback_, streamOperator);
if (rc != CAMERA_OK) {
    MEDIA_ERR_LOG(&quot;HCaptureSession::GetCameraDevice GetStreamOperator returned %{public}d&quot;, rc);
    localCameraDevice-&gt;Close();
    return rc;
}
return CAMERA_OK;



}

8. 创建Video的Surface
通过Surface::CreateSurfaceAsConsumer创建Surface。

sptr<Surface> Surface::CreateSurfaceAsConsumer(std::string name, bool isShared)
{
    sptr<ConsumerSurface> surf = new ConsumerSurface(name, isShared);
    GSError ret = surf->Init();
    if (ret != GSERROR_OK) {
        BLOGE("Failure, Reason: consumer surf init failed");
        return nullptr;
    }
    return surf;
}

9. 创建VideoOutput实例
通过调用CameraManager的CreateVideoOutput来创建VideoOutput实例。

sptr<VideoOutput> CameraManager::CreateVideoOutput(VideoProfile &profile, sptr<Surface> &surface)
{
    CAMERA_SYNC_TRACE;
    sptr<IStreamRepeat> streamRepeat = nullptr;
    sptr<VideoOutput> result = nullptr;
    int32_t retCode = CAMERA_OK;
    camera_format_t metaFormat;


metaFormat = GetCameraMetadataFormat(profile.GetCameraFormat());
retCode = serviceProxy_-&gt;CreateVideoOutput(surface-&gt;GetProducer(), metaFormat,
                                           profile.GetSize().width, profile.GetSize().height, streamRepeat);
if (retCode == CAMERA_OK) {
    result = new(std::nothrow) VideoOutput(streamRepeat);
    if (result == nullptr) {
        MEDIA_ERR_LOG(&quot;Failed to new VideoOutput&quot;);
    } else {
        std::vector&lt;int32_t&gt; videoFrameRates = profile.GetFrameRates();
        if (videoFrameRates.size() &gt;= 2) { // vaild frame rate range length is 2
            result-&gt;SetFrameRateRange(videoFrameRates[0], videoFrameRates[1]);
        }
        POWERMGR_SYSEVENT_CAMERA_CONFIG(VIDEO,
                                        profile.GetSize().width,
                                        profile.GetSize().height);
    }
} else {
    MEDIA_ERR_LOG(&quot;VideoOutpout: Failed to get stream repeat object from hcamera service! %{public}d&quot;, retCode);
}
return result;



}

该方法中通过IPC的调用最终调用到了HCameraService的CreateVideoOutput(surface->GetProducer(), format, streamRepeat)。

int32_t HCameraService::CreateVideoOutput(const sptr<OHOS::IBufferProducer> &producer, int32_t format,
                                          int32_t width, int32_t height,
                                          sptr<IStreamRepeat> &videoOutput)
{
    CAMERA_SYNC_TRACE;
    sptr<HStreamRepeat> streamRepeatVideo;


if ((producer == nullptr) || (width == 0) || (height == 0)) {
    MEDIA_ERR_LOG(&quot;HCameraService::CreateVideoOutput producer is null&quot;);
    return CAMERA_INVALID_ARG;
}
streamRepeatVideo = new(std::nothrow) HStreamRepeat(producer, format, width, height, true);
if (streamRepeatVideo == nullptr) {
    MEDIA_ERR_LOG(&quot;HCameraService::CreateVideoOutput HStreamRepeat allocation failed&quot;);
    return CAMERA_ALLOC_ERROR;
}
POWERMGR_SYSEVENT_CAMERA_CONFIG(VIDEO, producer-&gt;GetDefaultWidth(),
                                producer-&gt;GetDefaultHeight());
videoOutput = streamRepeatVideo;
return CAMERA_OK;



}

HCameraService的CreateVideoOutput方法中主要创建了HStreamRepeat，并且通过参数传递给前面的CameraManager使用，CameraManager通过传递的HStreamRepeat对象，进行封装，创建出VideoOutput对象。

10. 添加videoOutput到采集会话中，并且提交采集会话
该步骤类似添加CameraInput到采集会话的过程，可以参考前面的流程。

11. 开始录制
通过调用VideoOutput的Start进行录制的操作。

int32_t VideoOutput::Start()
{
    return static_cast<IStreamRepeat *>(GetStream().GetRefPtr())->Start();
}

该方法中会调用到HStreamRepeat的Start方法。

int32_t HStreamRepeat::Start()
{
    CAMERA_SYNC_TRACE;


if (streamOperator_ == nullptr) {
    return CAMERA_INVALID_STATE;
}
if (curCaptureID_ != 0) {
    MEDIA_ERR_LOG(&quot;HStreamRepeat::Start, Already started with captureID: %{public}d&quot;, curCaptureID_);
    return CAMERA_INVALID_STATE;
}
int32_t ret = AllocateCaptureId(curCaptureID_);
if (ret != CAMERA_OK) {
    MEDIA_ERR_LOG(&quot;HStreamRepeat::Start Failed to allocate a captureId&quot;);
    return ret;
}
std::vector&lt;uint8_t&gt; ability;
OHOS::Camera::MetadataUtils::ConvertMetadataToVec(cameraAbility_, ability);
CaptureInfo captureInfo;
captureInfo.streamIds_ = {streamId_};
captureInfo.captureSetting_ = ability;
captureInfo.enableShutterCallback_ = false;
MEDIA_INFO_LOG(&quot;HStreamRepeat::Start Starting with capture ID: %{public}d&quot;, curCaptureID_);
CamRetCode rc = (CamRetCode)(streamOperator_-&gt;Capture(curCaptureID_, captureInfo, true));
if (rc != HDI::Camera::V1_0::NO_ERROR) {
    ReleaseCaptureId(curCaptureID_);
    curCaptureID_ = 0;
    MEDIA_ERR_LOG(&quot;HStreamRepeat::Start Failed with error Code:%{public}d&quot;, rc);
    ret = HdiToServiceError(rc);
}
return ret;



}

核心的代码是streamOperator_->Capture，其中最后一个参数true，表示采集连续数据。

12. 录制结束，保存录制文件

六、总结

本文主要对OpenHarmony 3.2 Beta多媒体子系统的视频录制进行介绍，首先梳理了整体的录制流程，然后对录制过程中的主要步骤进行了详细地分析。视频录制主要分为以下几个步骤：
（1） 获取CameraManager实例。
（2） 创建采集会话CaptureSession。
（3） 创建CameraInput实例，并且将输入设备添加到CaptureSession中。
（4） 创建Video录制需要的Surface。
（5） 创建VideoOutput实例，并且将输出添加到CaptureSession中。
（6） 提交采集会话的配置。
（7） 调用VideoOutput的Start方法，进行视频的录制。
（8） 录制结束，保存录制的文件。

Logo
欢迎加入Laval社区

社区规范：仅讨论OpenHarmony相关问题。

更多推荐

Openharmony-蓝牙遥控器连接失败定位总结

一、问题现象 在大屏共建项目中，蓝牙遥控器连接失败，问题100%必现，连接操作后无法配对成功，导致遥控器无法使用。   二、分析过程 分析测试提供的蓝牙snoop日志 确定遥控器品牌为seneasy；排查遥控器电量：确定遥控器电量无问题，电池电量是40%；分析测试提供另一个大屏子项目的测试结果，信号要好很多：本地使用同一品牌seneasy遥控器复现，没有连接不上的问题，对齐测试环境；比对

avatar Laval社区

Openharmony-wifi连接问题案例总结

一.密码为空导致连接失败： 问题现象描述：     用户连接2个wifi后。界面上关闭wifi。过10s后再次打开wifi。选择连接wifiA,界面一直现在"正在连接中"，60s后，界面"界面连接中"的显示小时。回退到主界面再次进入到wifi界面，发现显示连接的wifi是wifiB. 原因分析： 1.分析测试提供的问题视频，梳理操作步骤

avatar Laval社区

蓝牙遥控器回连

1. 问题描述 【系统】【概率】设备熄屏后等三小时，等蓝牙遥控器休眠，再按遥控器电源键，遥控器不会回连，必现。   2. 问题分析 2.1 问题现状分析 a 按非power按键，遥控器发送定向广播 按非power按键，遥控器与tv可以回连，查看代码可以看到有相应的处理逻辑。   实现逻辑： 遥控器按非power按键的时候，遥控器会发送定向广播 tv会开启广播扫描，扫描到蓝牙设备

avatar Laval社区
