1. 关键字

OpenHarmony 3.2；modem；使能；vendor；芯片适配

2. 问题描述

2.1 运行环境

--- 系统版本：OpenHarmony 3.2（以该版本为基线）

--- 应用软件：modem适配so库，厂商的modem开源库



2.2 问题现象

测试机主叫挂断通话后会在通话界面卡顿5-10秒才回到主页



2.3 测试步骤

（1）插入sim卡，拨打电话。

（2）电话拨通后，挂断电话。

（3）挂断页面卡顿5-10s后才回主页。



3. 问题原因

拨通电话后进行挂断操作，发现上层下发HangUp挂断指令到RilVendor层正式执行，延迟了5-10s的问题，主要原因是上层下发操作指令，到了RilVendor层其指令执行是“串行”，会排队向modem硬件层下发AT指令，而在HangUp挂断指令在RilVendor层执行之前，已被另外的ActivatePdpContext指令阻塞了，直到ActivatePdpContext指令执行完成后，RilVendor层才开始正式执行HangUp挂断指令，最终导致挂断延迟问题。



4. 定位过程

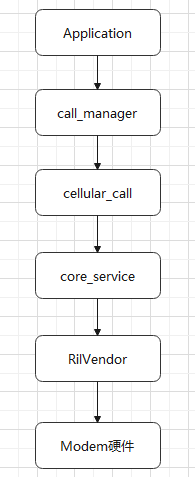

4.1 电话执行流程



4.2 挂断电话的函数接口

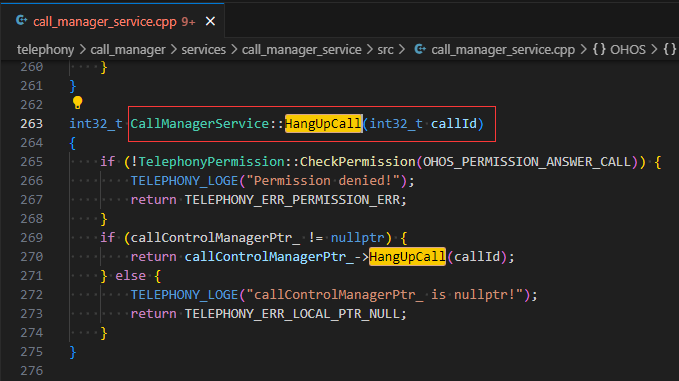

（1）call_manager模块挂断操作的函数入口

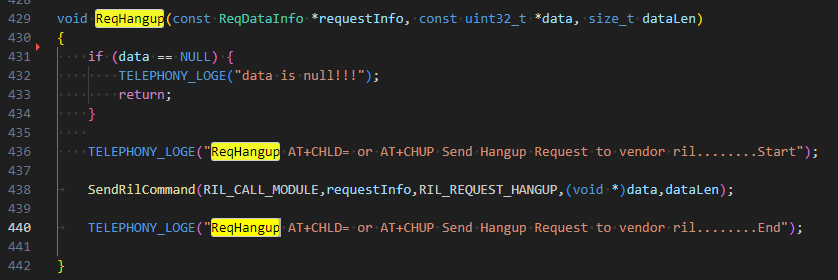

（2）RilVendor模块挂断操作的函数入口

 ​​​​​​​​​​​​​​4.3 卡顿问题日志分析

（1）HangUp挂断指令，由cellular_call下发到core_service时（日志标识：“CellularCallConnectionCS::HangUpRequest start.”），其时间戳为15:03:17.157，而该HangUp挂断指令最终下到RilVendor层正式执行（日志标识：“ReqHangup AT+CHLD= or AT+CHUP Send Hangup Request to vendor ril........Start”），去执行的时间戳为15:03:27.113。而这两者时间间隔差了10s左右。

 （2）通过以上日志，进一步分析在HangUp指令下发后，这10s左右的时间，RilVendor层当时在进行什么操作。当cellular_call下发HangUp挂断指令到core_service时（15:03:17.157），此时RilVendor层正在处理ActivatePdpContext指令，而该ActivatePdpContext指令处理的起始时间为“15:03:14.226”，处理的结束时间为“15:03:27.072”。又因为RilVendor层处理指令过程为“串行”，由此发现HangUp指令在这个时间段内是被ActivatePdpContext指令，阻塞住了。等到ActivatePdpContext执行完成后，HangUp挂断指令才开始在RilVendor层去执行，而此时的时间戳已经为15:03:27.113，等到HangUp挂断指令在RilVendor层执行完成，此时的时间戳为15:03:27.326（日志标识：ReqHangup AT+CHLD= or AT+CHUP Send Hangup Request to vendor ril........End），由此可以看出HangUp挂断指令在RilVendor层执行耗时较少，用时正常。

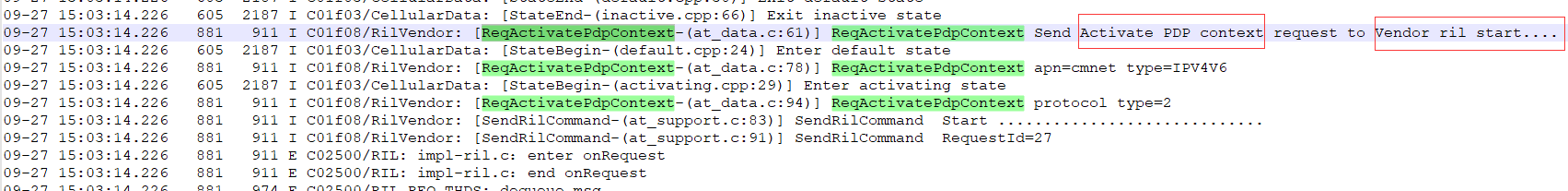

①ActivatePdpContext指令在RilVendor层执行起始时间日志：

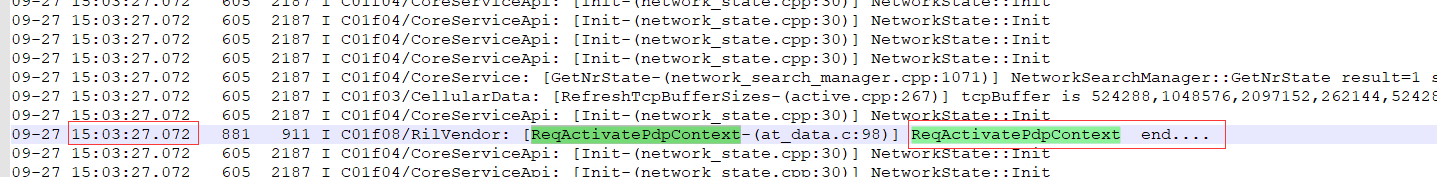

②ActivatePdpContext指令在RilVendor层执行终止时间日志：

 （3）结论：HangUp挂断操作出现卡顿5-10s问题，主要由于在HangUp指令在RilVendor层执行之前，已经被ActivatePdpContext指令给阻塞住了。



5. 知识分享

此问题是modem适配中的底层硬件处理AT指令较慢导致的，同时还得熟悉下RilVendor层处理上层指令时为“串行”机制，定位过程中分析底层是否存在排队执行指令。
