1 关键字

panfrost; gpu; panfrost复位

2 问题描述

2.1 运行环境

• 软件环境:

  • OH版本:3.1release

  • kernel版本:linux-5.10

• 硬件环境:

  • SPRD 8541E

出于8541E闭源要求，部分详细操作只以文字方式描述。

2.2 问题现象:

在panfrost初始化过程中，GPU复位失败，有如下打印:

Line 2456: [    4.988016] panfrost 60000000.gpu: gpu soft reset timed out
Line 2457: [    4.994996] panfrost 60000000.gpu: Fatal error during GPU init
Line 2458: [    5.000946] panfrost: probe of 60000000.gpu failed with error -110

GPU复位失败导致panfrost初始化失败，后续无法正常完成GPU渲染。

2.3 测试步骤

• 1、dts配置

  • 增加panfrost驱动名称

    gpu: gpu@fde60000 {
    -                compatible = "sprd,mali-midgard";
    +                compatible = "sprd,mali-midgard", "arm,mali-t820";

  • 修改中断名称

    - interrupt-names = "GPU", "MMU", "JOB";
    + interrupt-names = "gpu", "mmu", "job";

  • 修改时钟名称

    - clock-names = "clk_mali", "clk_gpu";
    + clock-names = "core", "bus";

• 2、kernel内核配置

  CONFIG_DRM_GEM_SHMEM_HELPER=y panfrost gem内存管理用到(必选)
  CONFIG_DRM_SCHED=y GPU命令流调度接口，必须打开(必选)
  CONFIG_DRM_PANFROST=y 打开panfrost功能(必选)

• 3、编译并下载

• 4、查看串口终端打印。



3 问题原因

3.1 正常机制

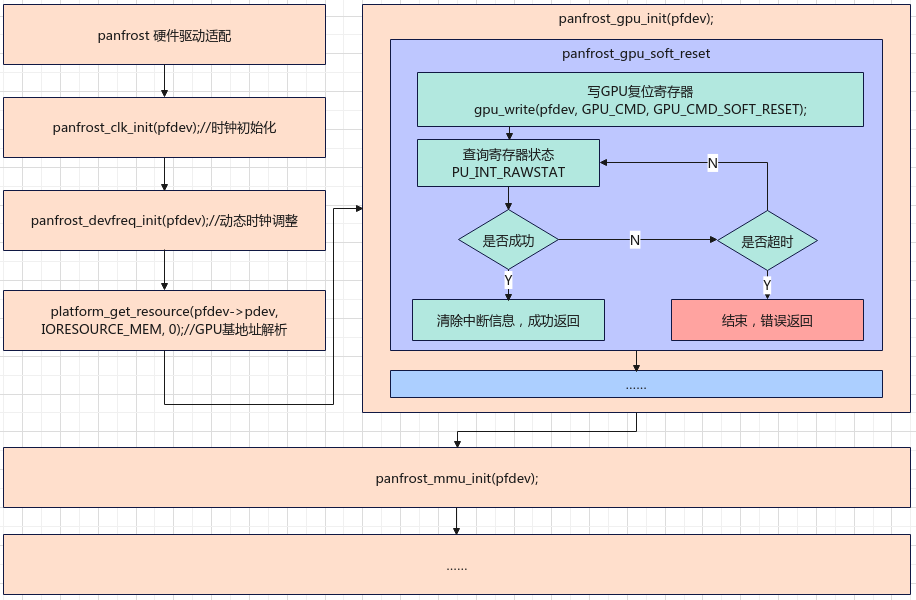

正常机制下，panfrost流程如下所示:

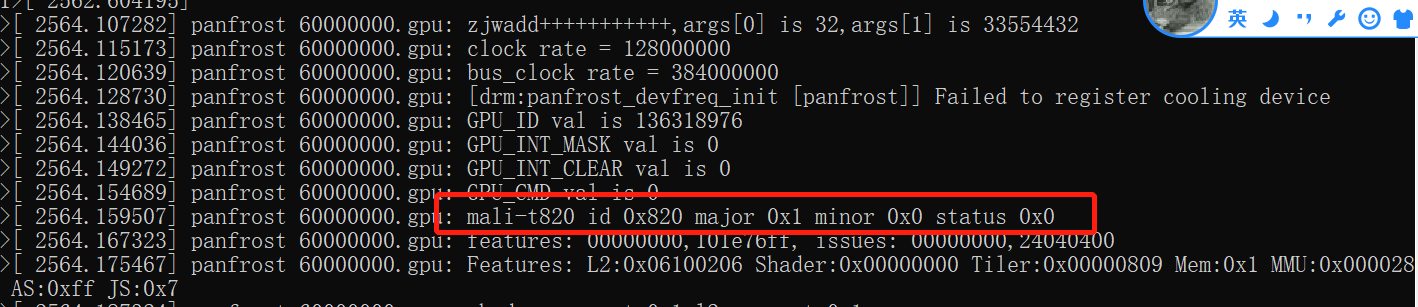

初始化成功后，GPU能正常使用。正常打印日志如下:





3.2 异常机制

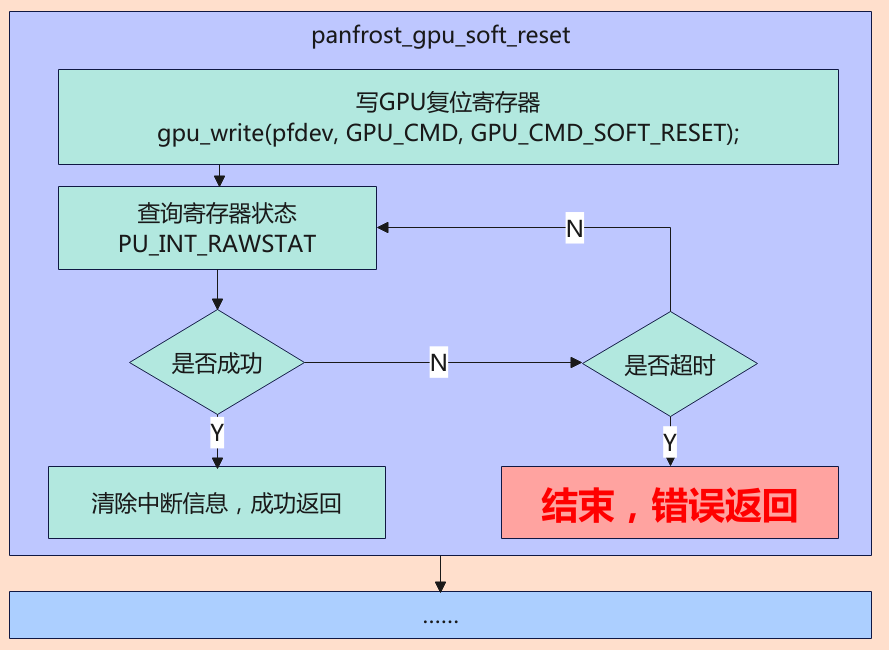

异常机制下，会在gpu 复位流程中超时退出，如下所示：



超时退出，会有如下明显异常打印:

Line 2456: [    4.988016] panfrost 60000000.gpu: gpu soft reset timed out
Line 2457: [    4.994996] panfrost 60000000.gpu: Fatal error during GPU init
Line 2458: [    5.000946] panfrost: probe of 60000000.gpu failed with error -110

这个时候读写GPU寄存器都会失败，读取总是返回0。



4、解决方案

造成3.2异常原因是GPU没有上电，参考厂家GPU驱动实现，写寄存器给GPU上电后，功能正常(详细方法不开源)。



5、定位过程

以下是我们处理这个问题时的思路分享:

从流程中可以看出，在出现异常之前，共有以下几个点可能导致GPU复位异常:

• 1、dts配置错误。

  • 这是驱动开发的第一步

• 2、GPU基地址错误。

• 3、时钟初始化失败。

  • 时钟配置错误或者没有打开。

• 4、GPU模块没有上电。

  • 这是硬件模块开发第一个需要确认的点



5.1 dts配置错误

dts的修改，我们是基于原有GPU dts上修改的，修改的方法，我们可以对比主线的上rk3568，通过不断验证，发现最小的改动方式就只有以下三处:

• 增加panfrost驱动:arm,mali-t820

• 修改中断名称为小写。panfrost代码中只认识小写。

• 修改时钟名称为core,bus。

这里经过仔细对比，并没有发现问题。



5.2 GPU基地址错误

GPU的基地址是在dts中配置的。

reg = <0x60000000 0x4000>

从芯片手册文档中我们可以看出与GPU相关的基地址有两个:

• 0x60000000 是GPU控制器基地址

• 0x60100000 是APB总线控制基地址

配置是正确的，我们从以下代码打印也可以看出:

res = platform_get_resource(pfdev->pdev, IORESOURCE_MEM, 0);//从dts中获取GPU基地址
//在这里打印出res->start值
    pfdev->iomem = devm_ioremap_resource(pfdev->dev, res);//映射从虚拟地址供程序使用
    if (IS_ERR(pfdev->iomem)) {
        dev_err(pfdev->dev, "failed to ioremap iomem\n");
        err = PTR_ERR(pfdev->iomem);
        goto out_pm_domain;
    }

打印中，我们可以确认程序解析也没有问题。



5.3 时钟初始化失败

在panfrost中，时钟配置关键代码如下:

static int panfrost_clk_init(struct panfrost_device *pfdev)
{
    ……
    pfdev->clock = devm_clk_get(pfdev->dev, NULL);//得到clk节点
    ……
​
    rate = clk_get_rate(pfdev->clock);//得到默认时钟值
    ……
    err = clk_prepare_enable(pfdev->clock);//使能GPU时钟
    ……
    pfdev->bus_clock = devm_clk_get_optional(pfdev->dev, "bus");//得到bus时钟
    ……
    if (pfdev->bus_clock) {
        rate = clk_get_rate(pfdev->bus_clock);//得到dts配置值
        ……
        err = clk_prepare_enable(pfdev->bus_clock);//使能bus总线
        ……
    }
    ……
}

从以下代码中可以看出，总线及GPU时钟都有使能，并且并没有使用dts的配置值，因为这里没有set操作。GPU使用的也是默认值，并没有异常。



5.4 GPU模块没有上电

GPU由于是内置模块我们并没有办法通过硬件测量的方法，来确定模块是否已经上电成功。但我们通过对GPU寄存器读写可以发现，不管怎么操作，都对返回值没有任何影响。从现象来看，GPU模块完全没有工作，大概率模块根本就没有上电。

通过对比原厂GPU代码，我们发现8541E与其它芯片有些区别，在电源管理中，并没有给GPU上电，需要单独写寄存器上电。



至此，打印正常，问题解决！



6、知识分享

panfrost的是对ARM 系列GPU驱动的开源实现，它的功能主要是完成对GPU硬件的初始化，以及以job的方式，完成对渲染数据硬件处理。在用户空间，一般和mesa3D配合，完成对2D、3D等GPU的渲染。

当前linux内核中panfrost支持的arm GPU可以通过以下文件查看:

drivers/gpu/drm/panfrost/panfrost_drv.c

static const struct of_device_id dt_match[] = {
    /* Set first to probe before the generic compatibles */
    { .compatible = "amlogic,meson-gxm-mali",
      .data = &amlogic_data, },
    { .compatible = "amlogic,meson-g12a-mali",
      .data = &amlogic_data, },
    { .compatible = "arm,mali-t604", .data = &default_data, },
    { .compatible = "arm,mali-t624", .data = &default_data, },
    { .compatible = "arm,mali-t628", .data = &default_data, },
    { .compatible = "arm,mali-t720", .data = &default_data, },
    { .compatible = "arm,mali-t760", .data = &default_data, },
    { .compatible = "arm,mali-t820", .data = &default_data, },
    { .compatible = "arm,mali-t830", .data = &default_data, },
    { .compatible = "arm,mali-t860", .data = &default_data, },
    { .compatible = "arm,mali-t880", .data = &default_data, },
    { .compatible = "arm,mali-bifrost", .data = &default_data, },
    {}
};



最新的panfrost对ARM GPU支持列表: https://docs.mesa3d.org/drivers/panfrost.html
