简介

web（World Wide Web）即全球广域网，也称为万维网，它是一种基于超文本和HTTP的、全球性的、动态交互的、跨平台的分布式图形信息系统，是建立在Internet上的一种网络服务，为浏览者在Internet上查找和浏览信息提供了图形化的、易于访问的直观界面。

基于web的浏览器功能十分强大，可以通过B/S形式实现多种功能，如在线音视频播放，在线购物等，为用户提供了方便快捷的上网方式。

这里的web子系统介绍的是实现上述功能所提供的能力。

架构

   -----------------------    |       web组件         |    -----------------------    |     nwebview       |    -----------------------    |       CEF           |    -----------------------    |     Chromium       |    -----------------------    | OpenHarmony基础库   |    ---------------------

• web组件：OpenHarmony的UI组件。

• nwebview：基于CEF构建的OpenHarmony web组件的Native引擎。

• CEF：CEF全称Chromium Embedded Framework，是一个基于Google Chromium 的开源项目。

• Chromium： Chromium是一个由Google主导开发的网页浏览器内核。以BSD许可证等多重自由版权发行并开放源代码。

代码目录

base/web/webview/ ├── ohos_nweb           # openharmony适配代码 │   ├── include # 定义了一些常用接口，如前进后退等 │   ├── prebuilts       # NWeb.hap，基于third_party_chromium源码仓构建 │   └── src └── test                 # nwebview测试代码

接口与服务

web组件

• web组件，就是在webview中用于执行显示、下载、改变页面大小等任务的UI组件。开发者可以在这里根据nwebview为OpenHarmony提供的接口做自定义开发与适配工作。这里的目录在foundation\ace\ace_engine\frameworks\core\components\web，需要指出的是，这是3.1release版本的目录，3.2版本的目录稍有不同，为foundation\arkui\ace_engine\frameworks\core\components\web。

  foundation/ace/ace_engine/frameworks/core/components/ ├── web # ace_engine下的web组件 │   ├── resource # 接受nwebview提供的接口，并按功能重写 │   ├── build.gn # 配置编译选项 │   └── 其他文件         #调用包括pipeline中render的各个功能和focus控制焦点的各个功能

• 在/resource/web_client_impl.h中，WebClientImpl继承了NWebHandler，从而使web组件获得了对页面一定的控制，然后通过指针使得WebDelegate可以对NWeb操控，如按需求初始化NWeb并创建窗口，更新浏览器的userAgent，改变webview大小，加载URL等。

  ///web_client_impl.h class WebDelegate;  ... class WebClientImpl : public OHOS::NWeb::NWebHandler{    ...     WeakPtr<WebDelegate> webDelegate_;    ...         }

  //web_delegate.h #include "window.h"    //调用WM中创建、销毁窗口等方法 ... class WebDelegate : public WebResource {    ...     std::shared_ptr<OHOS::NWeb::NWeb> webview_; }

  //web_delegate.cpp ··· void WebDelegate::UpdateUserAgent(const std::string& userAgent)//更新userAgent {     auto context = context_.Upgrade();     if (!context) {         return;    }     context->GetTaskExecutor()->PostTask(        [weak = WeakClaim(this), userAgent]() {             auto delegate = weak.Upgrade();             if (delegate && delegate->webview_) {                 std::shared_ptr<OHOS::NWeb::NWebPreference> setting = delegate->webview_->GetPreference();                 setting->PutUserAgent(userAgent);            }        },         TaskExecutor::TaskType::PLATFORM); } ...

  //web_delegate.cpp ··· void WebDelegate::Resize(const double& width, const double& height)//改变webview大小 {     auto context = context_.Upgrade();     if (!context) {         return;    }     context->GetTaskExecutor()->PostTask(        [weak = WeakClaim(this), width, height] () {             auto delegate = weak.Upgrade();             if (delegate && delegate->webview_ && !delegate->window_) {                 delegate->webview_->Resize(width, height);            }        },         TaskExecutor::TaskType::PLATFORM); } ...

  //web_delegate.cpp ··· void WebDelegate::LoadUrl()//加载URL {     auto context = context_.Upgrade();     if (!context) {         return;    }     context->GetTaskExecutor()->PostTask(        [weak = WeakClaim(this)] () {             auto delegate = weak.Upgrade();             if (delegate && delegate->webview_) {                 delegate->webview_->Load(delegate->webComponent_->GetSrc());            }        },         TaskExecutor::TaskType::PLATFORM); } ...

  //web_delegate.cpp ··· sptr<OHOS::Rosen::Window> WebDelegate::CreateWindow()//创建webview的窗口 { auto context = context_.Upgrade(); if (!context) { return nullptr; } float scale = context->GetViewScale(); constexpr int DEFAULT_HEIGHT = 1600; int DEFAULT_HEIGHT_WITHOUT_SYSTEM_BAR = (int)(scale * context->GetRootHeight()); int DEFAULT_STATUS_BAR_HEIGHT = (DEFAULT_HEIGHT - DEFAULT_HEIGHT_WITHOUT_SYSTEM_BAR) / 2; constexpr int DEFAULT_LEFT = 0; int DEFAULT_TOP = DEFAULT_STATUS_BAR_HEIGHT; int DEFAULT_WIDTH = (int)(scale * context->GetRootWidth()); sptr<Rosen::WindowOption> option = new Rosen::WindowOption(); option->SetWindowRect({ DEFAULT_LEFT, DEFAULT_TOP, DEFAULT_WIDTH, DEFAULT_HEIGHT_WITHOUT_SYSTEM_BAR }); option->SetWindowType(Rosen::WindowType::WINDOW_TYPE_APP_LAUNCHING); option->SetWindowMode(Rosen::WindowMode::WINDOW_MODE_FLOATING); auto window = Rosen::Window::Create("ohos_web_window", option); return window; } ...

• 其他部分，是使用pipeline中render来渲染页面，使用focus来控制页面焦点。

  //render_web.h//渲染相关 ··· class RenderWeb : public RenderNode { DECLARE_ACE_TYPE(RenderWeb, RenderNode); public: static RefPtr<RenderNode> Create(); RenderWeb(); ~RenderWeb() override = default; void Update(const RefPtr<Component>& component) override; void PerformLayout() override; void OnAttachContext() override; } ···

  //rosen_render_web.h//渲染相关 ··· class RosenRenderWeb final : public RenderWeb { DECLARE_ACE_TYPE(RosenRenderWeb, RenderWeb); public: void DumpTree(int32_t depth) override; #ifdef OHOS_STANDARD_SYSTEM void Update(const RefPtr<Component>& component) override; void OnAttachContext() override; void Paint(RenderContext& context, const Offset& offset) override; void SyncGeometryProperties() override; std::shared_ptr<RSNode> CreateRSNode() const override; #endif } ···

  //web_element.h//调节焦点 ··· class WebElement : public RenderElement, public FocusNode { DECLARE_ACE_TYPE(WebElement, RenderElement, FocusNode); public: void SetNewComponent(const RefPtr<Component>& newComponent) override; void Update() override; void OnFocus() override; } ···



ace这部分主要是为JS UI框架提供动画解析、DOM（Document Object Model）树构建、布局计算、渲染命令构建与绘制、事件管理等能力。

关于JS UI框架的介绍 https://gitee.com/openharmony/arkui_ace_engine 或在md文档中查看foundation\ace\ace_engine\README_zh.md

nwebview提供的接口

nwebview中定义了为OpenHarmony的web组件提供基础功能支持的众多接口，同时是对下一层CEF框架的进一步封装，使得OpenHarmony可以按需定制自己的web功能，让开发者在使用web子系统开发浏览器时不需要关注繁杂的CEF和chromium，更加方便并专注于开发工作。需要指出的是，web子系统仍存在一些问题，nwebview的功能仍然正在逐步完善。

• nweb_access_request.h 提供连接请求处理的接口，定义定位音视频捕获等服务的状态码，并定义如下接口： virtual std::string Origin() = 0;获取试图访问资源的网页的来源； virtual int ResourceAcessId() = 0;获取网页试图访问的资源ID； virtual void Agree(int resourceId) = 0;同意访问给定资源的源； virtual void Refuse() = 0;拒绝请求；

• nweb_adapter_common.h 定义页面的宽高和surface缓冲；

• nweb_adapter_helper.h 创建一个NWebAdapterHelper的单例，提供bool类型初始化函数，并定义根据参数是surface还是window去创建一个nwebview；

• nweb_console_log.h 定义控制台输出日志函数，并定义日志类型；

• nweb_context_menu_params.h 定义Nweb菜单上下文参数，包括ContextMenuTypeFlags，ContextMenuMediaType，ContextMenuEditStateFlags三种类型参数，并定义了一些获取与判断参数性质的接口；定义了Nweb快速菜单上下文参数，包括QuickMenuEditStateFlags，MenuEventFlags，MenuCommandId三种类型参数，并定义了一些获取参数性质的接口；定义了Nweb菜单上下文和Nweb快速菜单上下文的回调；

• nweb_controller_handler.h 定义了Nweb的handler控制器，主要接口包括通过handler的Id去设置与获取对应的handler；

• nweb_cookie_manager.h 管理web页面的cookie，如设置和获取当前页面是否允许发送与接收cookie，设置和获取当前页面是否允许设置第三方Cookie，设置和获取当前页面是否可以发送和接受文件方案URL的Cookie等；

• nweb_data_base.h 主要用于管理http认证凭证，包括保存用户名和密码，并管理当前页面的相应权限；

• nweb_data_resubmission_callback.h 定义Nweb数据是重新发送回调，包括重新发送与取消发送两个接口；

• nweb_download_callback.h 定义了在web页面下载文件时回调，通知主机应用程序应下载文件的接口；

• nweb_export.h 设置web页面的是否可视属性；

• nweb_file_selector_params.h 定义FileSelectorMode参数类型，定义了一些在文件选择器选择文件时一些操作的接口；

• nweb_find_callback.h 定义了通知主机应用程序回调；

• nweb_geolocation_callback_interface.h 定义了在从usrs报告地理位置权限状态时回调的接口；

• nweb_handler.h 定义了图片颜色类型（RGBA/BGRA）和图片的alpha类型（不透明/前乘/后乘,与图片透明度有关），定义了一系列与sdk有关的接口，如加载url，显示message，定义了与JS和其他属性与开关有关的接口；

• nweb_hit_testresult.h 定义了一系列供点击测试的参数，如UNKNOWN_TYPE，ANCHOR_TYPE，PHONE_TYPE，定义了设置与获取Type和extra的接口；

• nweb_helper.h 定义装载和卸载so的函数，定义以create_info为参数的创建web页面的函数，实现了nweb_adapter_helper.h中的CreateNweb函数；

• nweb_input_event_consumer.h 定义以keyEvent，pointerEvent和axisEvent为参数的OnInputEvent接口并实现，并根据参数类型决定不同的动作；

• nweb_javascript_result_callback.h 定义获取js执行结果的接口；

• nweb_js_dialog_result.h 定义js对话的确认回应和取消回应接口；

• nweb_js_http_auth_result.h 定义js对话的确认回应和取消回应接口，定义了处理来自用户的IsHttpAuthInfoSaved响应的接口；

• nweb_js_ssl_error_result.h 定义了网页遇到SSL错误时用户选择的响应接口；

• nweb_js_ssl_select_cert_result.h 定义了确认使用指定的私钥和客户端证书链，取消此证书请求，暂时忽略此证书请求的接口；

• nweb_log.h 定义日志消息等级（debug，info，warn等）；

• nweb_preference.h 定义同步设置NWeb首选项和Web首选项的接口，如页面宽高，页面字体等；

• nweb_save_cookie_callback.h 定义了保存cookie后回调的函数；

• nweb_store_web_archive_callback.h 定义了保存web存档后回调的函数；

• nweb_surface_adapter.h 定义获取页面大小，获取渲染接口，请求缓冲，复制页面框架和刷新缓冲的函数；

• nweb_touch_handle_state.h 定义了触摸类型参数TouchHandleType，定义了对页面获取属性和判断的接口；

• nweb_url_resource_error.h 定义了获取遇到URL源错误时的错误信息描述和错误码接口；

• nweb_url_resource_request.h 定义了访问URL源请求时的一些接口；

• nweb_url_resource_response.h 定义了访问URL源回应的一些接口；

• nweb_web_storage.h 定义了保存和删除web源的接口，定义了设置web源的函数；

• nweb_window_adapter.h 定义注册事件回调，请求同步当前窗口，获取页面大小，获取渲染接口，同步回调函数（surface->FlushBuffer）；



• nweb_value_callback.h 定义接收值的接口，这个值的类型为模板；

• nweb_value.h 定义设置与获取数据类型的函数；

• nweb.h 对外框架，提供了一系列生命周期接口和控制web页面的接口，如加载给定的URL，执行缩放操作等（不包括渲染和窗口部分）。



CEF提供的接口与服务

CEF简介

CEF全称Chromium Embedded Framework，是一个基于Google Chromium 的开源项目。Google Chromium项目主要是为Google Chrome应用开发的，而CEF的目标则是为第三方应用提供可嵌入浏览器支持。CEF作用是在客户端嵌入网页界面。

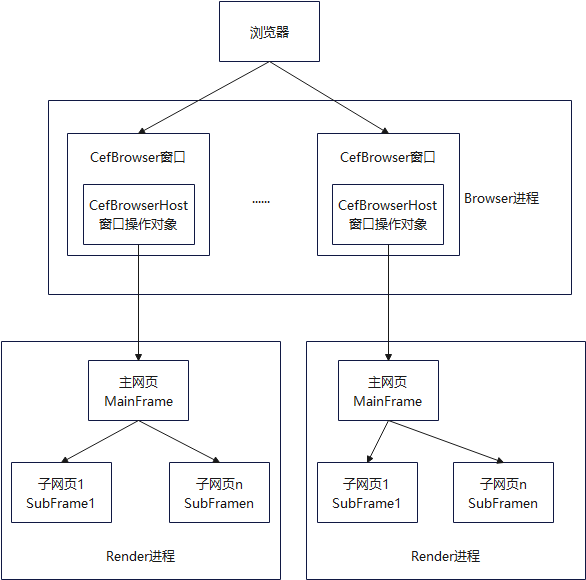

CEF结构

一个浏览器有很多个CefBrowser窗口，这些窗口都是在Browser进程中创建的。CEF是多进程架构的，CEF进程主要有一个Browser（浏览器）进程和多个render（渲染）进程。Browser被定义为主进程，负责窗口管理，网络请求，网页管理 、网络交互。browser从服务器请求到了响应，将html文本发送给render 进程，render进程加载html，进行渲染，展示网页的内容；除此之外，render进程还负责Js Binding和对Dom节点的访问。

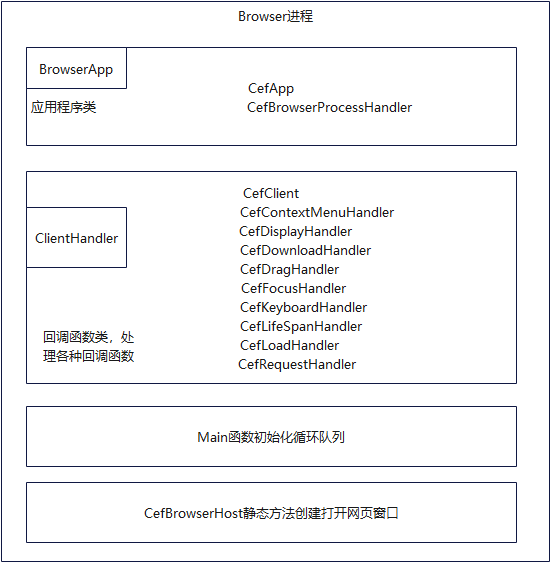

Browser进程的实现结构

Browserapp要继承CefApp和CefBrowserProcessHandler类，来实现browserapp的定义。同时要新建clienthandler类实现图中的回调函数接口类，用来处理拦截响应请求、管理生命周期、下载、显示加载、右键菜单等。在main函数中初始化、启动消息循环。调用CefBrowserHost的静态方法创建browser窗口对象，在render进程的Frame中加载渲染内容。

Render进程的实现结构

Render要继承CefApp和CefRenderProcessHandler类，在main函数中初始化。通过CefSettings.browser_subprocess_path配置render可执行程序路径。browser进程就会去启动这个进程去渲染网页。

其他Cef重要类简介

• CefBrowser是浏览器窗口类，相当于浏览器的外壳框架窗口，包含向前、向后、加载、获取内部frame的等方法。调用CefBrowserHost的静态方法创建一个CefBrowser对象，表示一个网页窗口。

• CefBrowserHost是CefBrowser的一个主对象，CefBrowser中有方法virtual CefRefPtr<CefBrowserHost> GetHost() = 0;返回CefBrowser的主CefBrowserHost对象。然而CefBrowser对象又是通过CefBrowserHost类的静态方法来创建的。CefBrowserHost类包含一些CefBrowser操作方法，相当于是控制类，可以控制CefBrowser的创建、获取、关闭；获取打开CefBrowser窗口的窗口句柄、请求上下文（RequestContext）；下载、查找、鼠标、键盘触发事件、焦点控制、拖拽事件等。

• CefFrame是网页界面类，每个CefBrowser窗口包含一个主CefFrame对象和若干个子Frame对象。主CefFrame相当于网页的主界面，子CefFrame相当于主页面的子页面。CefFrame包含获取网页上的文字、HTML源码字符串、网页名字标题、加载的url、所属的CefBrowser指针、V8Context等。还可以用LoadURL或LoadRequest加载页面。

• CefApp是应用程序类，网页嵌入程序都要实现这样一个应用程序类。提供了一些简单的接口：命令行参数修改，主题修改，获取进程句柄等。还有很多的子类，例如SimpleApp、ClientApp等，clientapp又有很多子类ClientAppBrowser、ClientApprender、ClientAppOther，表示不同的应用类型。

• CEF创建对象形式如CefRefPtr<SimpleApp> app(new SimpleApp);或者CefRefPtr<SimpleApp> app = new SimpleApp();创建的指针引用计数由CefRefPtr管理，CefRefPtr通过调用AddRef()和Release()方法自动管理引用计数。

• CefClient提供了获取各种handler的接口，例如上下文菜单handler、对话框handler、显示状态handler，下载事件handler、拖动事件handler、查找事件handler、键盘handler、生命周期事件handler、加载页面事件handler、离屏render进程handler、请求事件handler等。但是只是返回事件的handle。每个handler的具体的回调函数不在CefClient类中，需要继承各个handler类，才可以实现回调。CefClient类只有一个回调函数OnProcessMessageReceived用来处理进程间的通讯消息。

• CefContextMenuHandler是网页上的右键菜单事件回调函数类，提供OnBeforeContextMenu回调函数，在右键菜单弹出之前修改或者禁用右键菜单。右键菜单按钮响应回调RunContextMenu、右键菜单命令回调OnContextMenuCommand菜单禁用回调函数OnContextMenuDismissed等。可以拦截右键菜单响应，进行自定义的处理。

• CefDisplayHandler提供了一些页面显示回调函数，例如网址发送变化OnAddressChange，网页标题OnTitleChange发生变化，网页图标发生变化OnFaviconURLChange，全屏变化OnFullscreenModeChange，显示提示消息OnTooltip，状态栏消息显示OnStatusMessage，控制台消息回调OnConsoleMessage，设置了自动调整大小回调OnAutoResize，加载进程变化回调OnLoadingProgressChange。

• CefDownloadHandler网页上下载文件类，提供开始从网页下载文件回调函数OnBeforeDownload，下载文件进度更新回调函数OnDownloadUpdated。

• CefDragHandler处理鼠标拖动事件，提供鼠标拖动进入网页回调函数OnDragEnter，网页中可以拖动放入的区域发生变化回调函数OnDraggableRegionsChanged。

• CefKeyboardHandler处理键盘响应事件，提供键盘按键响应回调函数。拦截键盘消息。

• efLifeSpanHandler是生命周期处理类，新打开一个网页或者关闭一个网页时，会触发回调函数。OnBeforePopup这个只能在创建一个新的弹出式网页时，才会触发，如果是在一个网页中打开一个子网页，回调函数是拦截不到消息的。OnAfterCreated网页创建完成后的回调函数。browser销毁之前会触发回调函数OnBeforeClose。还有一个关闭回调函数DoClose有点复杂，当调用CefBrowserHost::CloseBrowser()函数关闭browser，或者browser是CEF创建的顶层窗口的子窗口，当顶层窗口关闭时，也会触发关闭DoClose回调函数。点击网页的关闭按钮后，网页不会立刻关闭，而是会调用两次CloseBrowser()或TryCloseBrowser()，提供了一个让CEF处理JS的onbeforeunload事件和选择性取消关闭网页的机会。

• CefLoadHandler是网页加载处理类，在一个网页中加载内容，或者在网页中打开一个子frame，都可以拦截到iframe打开时的消息以及url等信息。可以拦截子网页url。

• CefRequestHandler是网络请求处理类，当打开一个网页， CefRequestHandler的OnBeforeBrowser可以拦截网络请求，只有在新打开网页的时候，才会触发，如果网页已经打开，在网页内部点击查询按钮，查询内容，虽然也有request请求，但是OnBeforeBrowser拦截不到获取请求的URL，post请求的参数都可以获取到。OnResourceRedirect还可以拦截重定向请求。CefLoadHandler也可以拦截request请求，而且页面加载中调用很多的GET和POST请求都可以拦截到。测试发现CefRequestHandler页面内部的加载变化是获取不到的，只有打开页面的请求能获取到。而另外一个函数OnBeforeResourceLoad则可以拦截所有的请求，在浏览器中F12显示的所有请求，包括图片下载等请求都能一一获取。所以CefLoadHandler拦截的请求更详细一些，点击查询查询，OnLoadStart和OnLoadEnd 拦截不到，但是OnLoadingStateChange 可以拦截的到请求。

  详细可以参考third_party\cef中源码注释。

ohos_nweb目录简介

在拉取到chromium源码并切换分支后，进入src/ohos_nweb即可。这部分就是NWeb.hap中在中间层的实现部分。

该目录为OHOS系统提供对底层web内核的一层封装。各子目录内容为：

- include：提供暴露给OHOS的接口和相关定义。OHOS侧可通过这些方法加载和使用web内核。

- src：对web内核的封装实现，其中各子目录中的内容表示对不同web内核的封装，其它部分为一些通用逻辑的实现。

- cef_delegate: 对cef接口的封装。

在chromium源码已整合到OpenHarmony之后，进入OpenHarmony\third_party\chromium中执行build.sh对nweb进行编译，可编译出libnweb_adapter.so，libweb_engine.so，web_render.so，libnweb_render.so，将.so文件推入开发板的/system/lib目录下，nwebview获得能力。

ohos_nweb\include下的nwebview层

这里的文件与OpenHarmony\base\web\webview\ohos_nweb\include下的文件是一致的，作用是给ohos提供接口以供开发者调用。前面已对这部分有过描述，在此不再赘述。

src/ohos_nweb中对web内核封装实现

在这个目录下，除了对web内核的封装，还有对nwebview接口的实现。这里选取部分文件进行展示。

• nweb_impl.h 继承NWeb的NWeb并重写了接口，定义了init函数用于初始化SetNWebId，初始化web engine，创建input_handler对象和output_handler对象，定义OnDestroy函数，通过NWebDelegate关闭浏览器窗口并销毁NWebDelegate

   //nweb_impl.h bool Init(const NWebCreateInfo& create_info); void OnDestroy() override; /* event interface */ void Resize(uint32_t width, uint32_t height) override; void OnTouchPress(int32_t id, double x, double y) override; void OnTouchRelease(int32_t id, double x, double y) override; void OnTouchMove(int32_t id, double x, double y) override; void OnTouchCancel() override; void OnNavigateBack() override; ... void ProcessInitArgs(const NWebInitArgs& init_args); void InitWebEngineArgs(const NWebInitArgs& init_args); bool InitWebEngine(const NWebCreateInfo& create_info);

• nweb_url_resource_error_impl.h 继承NWeb的NWebUrlResourceError并重写接口，以实现获取访问网页时可能产生的错误码和错误信息

   //nweb_url_resource_error_impl.h const std::string& ErrorInfo() const override { return error_info_; } int ErrorCode() const override { return error_code_; }

• nweb_url_resource_request_impl.h 继承NWeb的NWebUrlResourceRequest并重写接口，以实现通过URL访问网页时的控制与管理

   //nweb_url_resource_request_impl.h const std::string& Method() override; const std::map<std::string, std::string>& RequestHeaders() override; const std::string& Url() override; bool FromGesture() override; bool IsAboutMainFrame() override; bool IsRequestRedirect() override;

ohos_nweb\src\cef_delegate下对cef接口和nwebview接口的封装实现

在这个目录下，继承并实现了部分cef接口和nwebview接口。这里选取部分文件展示。

• nweb_access_request_delegate.h 继承NWeb中的NWebAccessRequest并重写接口，以实现对访问请求的控制。

  nweb_access_request_delegate.h std::string Origin() override; int ResourceAcessId() override; void Agree(int resourceId) override; void Refuse() override;

• nweb_application.h 继承CefApp并重写GetBrowserProcessHandler，GetRenderProcessHandler，继承CefBrowserProcessHandler并重写OnContextInitialized（在cef上下文初始化后立即在浏览器进程UI线程上调用），GetDefaultClient，定义GetURL，继承CefRenderProcessHandler并重写OnWebKitInitialized，在.cc中用cef.browser.h中的CefBrowserHost::CreateBrowser创建一个新的浏览器窗口。

   //nweb_application.h /* CefApp methods begine */ CefRefPtr<CefBrowserProcessHandler> GetBrowserProcessHandler() override; CefRefPtr<CefRenderProcessHandler> GetRenderProcessHandler() override; /* CefApp methods end */ /* CefBrowserProcessHandler methods begin */ void OnContextInitialized() override; CefRefPtr<CefClient> GetDefaultClient() override; std::string GetURL(); /* CefBrowserProcessHandler methods end */ /* CefRenderProcessHandler methods begin */ void OnWebKitInitialized() override; /* CefRenderProcessHandler methods begin */ void CreateBrowser();

  //nweb_application.cc // Create the first browser window. CefBrowserHost::CreateBrowser(window_info, handler_delegate_, url,browser_settings, nullptr, nullptr);

• nweb_cookie_manager_delegate.h 继承nweb_cookie_manager_delegate_interface.h并重写其中接口，在.cc中继承cef中多个与cookie有关的delegate类，回调类，访问类等以实现对浏览器cookie的管理

   //nweb_cookie_manager_delegate.h bool IsAcceptCookieAllowed() override; void PutAcceptCookieEnabled(bool accept) override; bool IsFileURLSchemeCookiesAllowed() override; void PutAcceptFileURLSchemeCookiesEnabled(bool allow) override; void ReturnCookie( const std::string& url, std::shared_ptr<NWebValueCallback<std::string>> callback) override; void SetCookie(const std::string& url, const std::string& value, std::shared_ptr<NWebValueCallback<bool>> callback) override; void ExistCookies(std::shared_ptr<NWebValueCallback<bool>> callback) override; void Store(std::shared_ptr<NWebValueCallback<bool>> callback) override; void DeleteSessionCookies( std::shared_ptr<NWebValueCallback<bool>> callback) override; void DeleteCookieEntirely( std::shared_ptr<NWebValueCallback<bool>> callback) override;

  //nweb_cookie_manager_delegate.cc class CookieCompletionCallback : public CefCompletionCallback ... class HasCookieVisitor : public CefCookieVisitor ... class ReturnCookieVisitor : public CefCookieVisitor ...

• nweb_delegate.h 继承NWebDelegateInterface并定义其中的接口，定义init函数以创建render_handler对象和event_handler对象并初始化cef框架，定义RunMessageLoop开启cef消息循环，定义InitializeCef初始化cef，并在InitializeCef时调用nweb_application.cc中的CreateBrowser

   //nweb_delegate.h bool Init(void* window); bool IsReady() override; void OnDestroy(bool is_close_all) override; void RegisterDownLoadListener( std::shared_ptr<NWebDownloadCallback> downloadListener) override; void RegisterNWebHandler(std::shared_ptr<NWebHandler> handler) override; void RegisterRenderCb( std::function<void(const char*)> render_update_cb) override; void SetInputMethodClient( CefRefPtr<NWebInputMethodClient> client) override; void Resize(uint32_t width, uint32_t height) override; void OnTouchPress(int32_t id, double x, double y) override; void OnTouchRelease(int32_t id, double x, double y) override; void OnTouchMove(int32_t id, double x, double y) override; void OnTouchCancel() override; ... void RunMessageLoop(); void InitializeCef(std::string url, void* window);

  //nweb_delegate.cc void NWebDelegate::InitializeCef(std::string url, void* window) { ... if (is_initialized) { return nweb_app_->CreateBrowser(); } ... }

• nweb_event_handler.h 定义与触控滑动OnTouch相关函数，以实现对浏览器页面的滑动操作

   //nweb_event_handler.h void OnTouchPress(int32_t id, double x, double y); void OnTouchMove(int32_t id, double x, double y); void OnTouchRelease(int32_t id, double x, double y); void OnTouchCancel(); void OnKeyBack();

• nweb_handler_delegate.h 继承CefClient，CefLifeSpanHandler，CefLoadHandler，CefRequestHandler，CefResourceRequestHandler，CefDisplayHandler，CefDownloadHandler，CefFocusHandler，CefPermissionRequest，CefJSDialogHandler并重写其中一些函数， 并定义Create，OnDestroy，RegisterDownLoadListener，RegisterNWebHandler，RegisterNWebJavaScriptCallBack，CloseAllBrowsers，以实现对浏览器的各种控制，如创建新的浏览器窗口，销毁所有浏览器窗口，获取Download，LifeSpan，Load等Handler，以实现对浏览器生命周期的管理，加载页面状态及结果的管理，向服务器端发送请求及请求结果的管理，下载的管理，资源管理，诸如Title和ConsoleMessage的显示管理，焦点管理，定位权限的管理，JS执行日志的管理

  //nweb_handler_delegate.h static CefRefPtr<NWebHandlerDelegate> Create( std::shared_ptr<NWebPreferenceDelegate> preference_delegate, CefRefPtr<NWebRenderHandler> render_handler, std::shared_ptr<NWebEventHandler> event_handler); ... void OnDestroy(); void RegisterDownLoadListener( std::shared_ptr<NWebDownloadCallback> download_listener); void RegisterNWebHandler(std::shared_ptr<NWebHandler> handler); void RegisterNWebJavaScriptCallBack( std::shared_ptr<NWebJavaScriptResultCallBack> callback); // Request that all existing browser windows close. void CloseAllBrowsers(bool force_close); bool IsClosing() const; const CefRefPtr<CefBrowser> GetBrowser(); ... /* CefClient methods begin */ CefRefPtr<CefDownloadHandler> GetDownloadHandler() override; CefRefPtr<CefLifeSpanHandler> GetLifeSpanHandler() override; CefRefPtr<CefLoadHandler> GetLoadHandler() override; ··· /* CefClient methods end */ /* CefLifeSpanHandler methods begin */ void OnAfterCreated(CefRefPtr<CefBrowser> browser) override; bool DoClose(CefRefPtr<CefBrowser> browser) override; void OnBeforeClose(CefRefPtr<CefBrowser> browser) override; ··· /* CefLifeSpanHandler methods end */ /* CefLoadHandler methods begin */ void OnLoadingStateChange(CefRefPtr<CefBrowser> browser, bool is_loading, bool can_go_back, bool can_go_forward) override; void OnLoadStart(CefRefPtr<CefBrowser> browser, CefRefPtr<CefFrame> frame, TransitionType transition_type) override; void OnLoadEnd(CefRefPtr<CefBrowser> browser, CefRefPtr<CefFrame> frame, int http_status_code) override; ··· /* CefLoadHandler methods end */ /* CefRequestHandler methods begin */ bool OnBeforeBrowse(CefRefPtr<CefBrowser> browser, CefRefPtr<CefFrame> frame, CefRefPtr<CefRequest> request, bool user_gesture, bool is_redirect) override; bool OnCertificateError(CefRefPtr<CefBrowser> browser, cef_errorcode_t cert_error, const CefString& request_url, CefRefPtr<CefSSLInfo> ssl_info, CefRefPtr<CefRequestCallback> callback) override; ··· /* CefRequestHandler methods end */ /* CefDownloadHandler methods begin */ void OnBeforeDownload(CefRefPtr<CefBrowser> browser, CefRefPtr<CefDownloadItem> download_item, const CefString& suggested_name, CefRefPtr<CefBeforeDownloadCallback> callback) override; /* CefDownloadHandler methods end */ /* CefResourceRequestHandler method begin */ ReturnValue OnBeforeResourceLoad( CefRefPtr<CefBrowser> browser, CefRefPtr<CefFrame> frame, CefRefPtr<CefRequest> request, CefRefPtr<CefRequestCallback> callback) override; CefRefPtr<CefResourceHandler> GetResourceHandler( CefRefPtr<CefBrowser> browser, CefRefPtr<CefFrame> frame, CefRefPtr<CefRequest> request) override; /* CefResourceRequestHandler method end */ /* CefDisplayHandler method begin */ void OnTitleChange(CefRefPtr<CefBrowser> browser, const CefString& title) override; void OnLoadingProgressChange(CefRefPtr<CefBrowser> browser, double progress) override; ··· /* CefDisplayHandler method end */ /* CefFocusHandler method begin */ bool OnSetFocus(CefRefPtr<CefBrowser> browser, FocusSource source) override; /* CefFocusHandler method end */ /* CefPermissionRequest method begin */ void OnGeolocationShow(const CefString& origin) override; void OnGeolocationHide() override; void OnPermissionRequest(CefRefPtr<CefAccessRequest> request) override; void OnPermissionRequestCanceled( CefRefPtr<CefAccessRequest> request) override; /* CefPermissionRequest method end */ /* CefJSDialogHandler method begin */ bool OnJSDialog(CefRefPtr<CefBrowser> browser, const CefString& origin_url, JSDialogType dialog_type, const CefString& message_text, const CefString& default_prompt_text, CefRefPtr<CefJSDialogCallback> callback, bool& suppress_message) override; ···

• nweb_preference_delegate.h 继承NWeb的NWebPreference并重写这些接口，以实现对NWeb首选项的设置，如设置页面的FontFamily，是否允许通过JS创建新窗口，设置DarkMode等，并定义了RunningInsecureContentAllowed是否允许运行不安全内容，UseStricMixedContentCheckingAllowed是否允许使用限制混合内容检查（全部http或https），MixedContentAutoupgradesAllowed是否允许混合内容自动升级（http->https或https->http），PutHasInternetPermission是否具有访问网络权限

  //nweb_preference_delegate.h void PutEnableContentAccess(bool flag) override; void PutEnableRawFileAccess(bool flag) override; void PutEnableRawFileAccessFromFileURLs(bool flag) override; ···

• nweb_render_handler.h 继承CefRenderHandler并重写部分接口，以实现渲染操作，定义Create来创建NWebRenderHandler对象，RegisterRenderCb设置回调，Resize重新设置大小

  //nweb_render_handler.h void RegisterRenderCb(std::function<void(const char*)> render_update_cb); void Resize(uint32_t width, uint32_t height); ... /* CefRenderHandler method begin */ virtual void GetViewRect(CefRefPtr<CefBrowser> browser, CefRect& rect) override; virtual void OnPaint(CefRefPtr<CefBrowser> browser, PaintElementType type, const RectList& dirty_rects, const void* buffer, int width, int height) override; void OnRootLayerChanged(CefRefPtr<CefBrowser> browser, int height, int width) override; virtual void OnImeCompositionRangeChanged( CefRefPtr<CefBrowser> browser, const CefRange& selected_range, const RectList& character_bounds) override; virtual void OnTextSelectionChanged(CefRefPtr<CefBrowser> browser, const CefString& selected_text, const CefRange& selected_range) override; virtual void OnVirtualKeyboardRequested(CefRefPtr<CefBrowser> browser, TextInputMode input_mode) override; /* CefRenderHandler method end */ ...

• nweb_resource_handler.h 继承CefResourceHandler并重写部分接口，以实现对资源请求的处理

  ///* CefResourceHandler method begin */ bool Open(CefRefPtr<CefRequest> request, bool& handle_request, CefRefPtr<CefCallback> callback) override; bool Read(void* data_out, int bytes_to_read, int& bytes_read, CefRefPtr<CefResourceReadCallback> callback) override; void GetResponseHeaders(CefRefPtr<CefResponse> response, int64& response_length, CefString& redirectUrl) override; void Cancel() override; /* CefResourceHandler method end */ /* CefResourceHandler method begin */ bool Open(CefRefPtr<CefRequest> request, bool& handle_request, CefRefPtr<CefCallback> callback) override; bool Read(void* data_out, int bytes_to_read, int& bytes_read, CefRefPtr<CefResourceReadCallback> callback) override; void GetResponseHeaders(CefRefPtr<CefResponse> response, int64& response_length, CefString& redirectUrl) override; void Cancel() override; /* CefResourceHandler method end */

流程

简要流程

以etsWeb浏览器App浏览百度为例。

1. 打开浏览器，加载默认的主页；

2. 浏览器创建Browser进程和render进程；

3. 在搜索栏或URL栏输入“百度”或百度的网址"www.baidu.com"(返回PC端网页)或"m.baidu.com"(返回移动端网页)，向服务器发送请求，然后点击搜索按钮；

4. 根据浏览器的选择，可能会在本页面展示目标网页，也可能会新建一个页面展示目标网页，这个需要看目标页面开发者如何定义；

5. 获取到从服务器返回的数据后，Browser进程将数据发送给render进程，render进程负责渲染页面，然后展示页面内容；

6. 用户进行浏览网页的行为；

7. 如果用户新建一个网页，则会创立一个新的render进程来渲染新页面；

8. 如果用户点击关闭单个网页的按钮，或者点击关闭整个浏览器，浏览器不会立刻关闭页面，而是会检查是否有与关闭页面相关的JS脚本，或提供取消关闭网页的机会，处理完毕后或选择确认关闭网页后，浏览器会关闭网页；如果被关闭的网页是最后一个网页或者用户选择关闭浏览器，那么浏览器会销毁Browser进程和render进程，然后退出。



启动流程

1. 在启动时，首先调用NWeb的CreateNWeb，并在函数中定义nweb_id，然后创建NWebImpl对象nweb，然后对nweb初始化，若初始化成功，则nweb计数g_nweb_count加1。

2. 在对nweb初始化时，调用NWebImpl::Init，并在函数中创建NWebOutputHandler的对象output_handler，并通过output_handler设置SetNWebId，然后初始化进程参数ProcessInitArgs，初始化WebEngine，最后创建NWebInputHandler的对象input_handler。在初始化WebEngine时，会获取窗口GetNativeWindowFromSurface，创建NWebDelegateAdapter的对象nweb_delegate，获取窗口信息output_handler->GetWindowInfo，重新设置页面大小nweb_delegate->Resize，注册渲染回调nweb_delegate->RegisterRenderCb，创建NWebInputMethodHandler对象inputmethod_handler，设置nweb_delegate->SetInputMethodClient，最后返回nweb_delegate已准备完毕。

3. 在创建NWebDelegateAdapter对象nweb_delegate时，会对delegate初始化delegate->Init，在初始化时，会创建NWebRenderHandler对象render_handler和NWebEventHandler对象event_handler，然后初始化cef即InitializeCef。在初始化cef时，会创建NWebHandlerDelegate的对象handler_delegate和NWebApplication的对象nweb_app，若is_initialized为TRUE，则创建浏览器对象nweb_app_->CreateBrowser，若CefInitialize成功，则将is_initialized值改为TRUE。



融合渲染流程

当前NWeb已支持UI组件的融合渲染，web组件可以与native组件同时显示在屏幕上，并保持正确的相互关系。下面对支持融合渲染的流程进行说明，由于同时涉及NWeb、ArkUI和图形三个模块，因此将同时结合这三个模块进行描述。

融合渲染流程所涉及的模块间结构关系如下图所示。



其中：

1. ArkUI中的组件与图形侧的SurfaceNode一一对应，这些SurfaceNode保留了组件间的Z-序关系。

2. Web组件持有一个对应的NWeb实例。

3. NWeb实例中保存一份Web组件对应的SurfaceNode中的Surface对象。

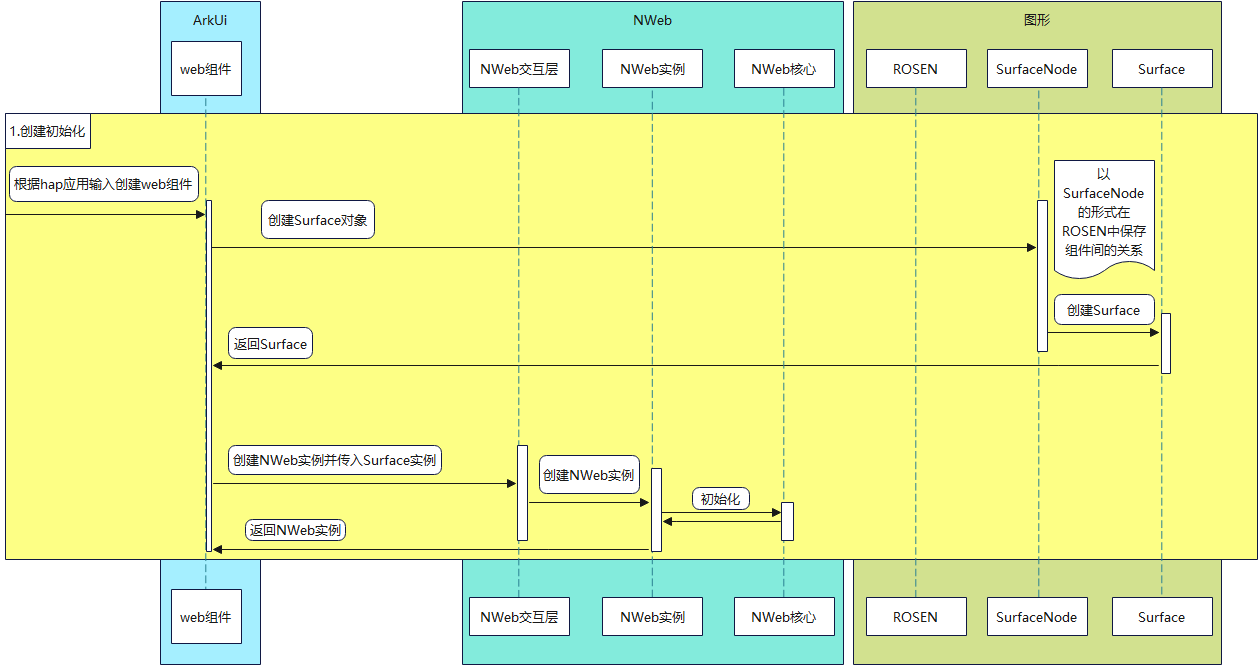

基于这个结构关系，NWeb支持融合渲染的时序流程如下图所示

该流程的具体描述如下：

1. 创建初始化。当hap应用声明使用了web组件时，ArkUI会进行web组件的创建及初始化，其中与融合渲染相关的主要流程有：

   1. 为web组件创建SurfaceNode作为图形后端。该SurfaceNode与组件一一对应，并基于ArkUI中各组件的Z-序关系保存在图形侧。

   2. 创建NWeb实例，并从SurfaceNode中获取Surface实例传递给NWeb实例，保存在NWeb交互层中。该Surface实例为producerSurface，NWeb实例则是该Surface内容的生产者。同时将完成web核心的初始化。

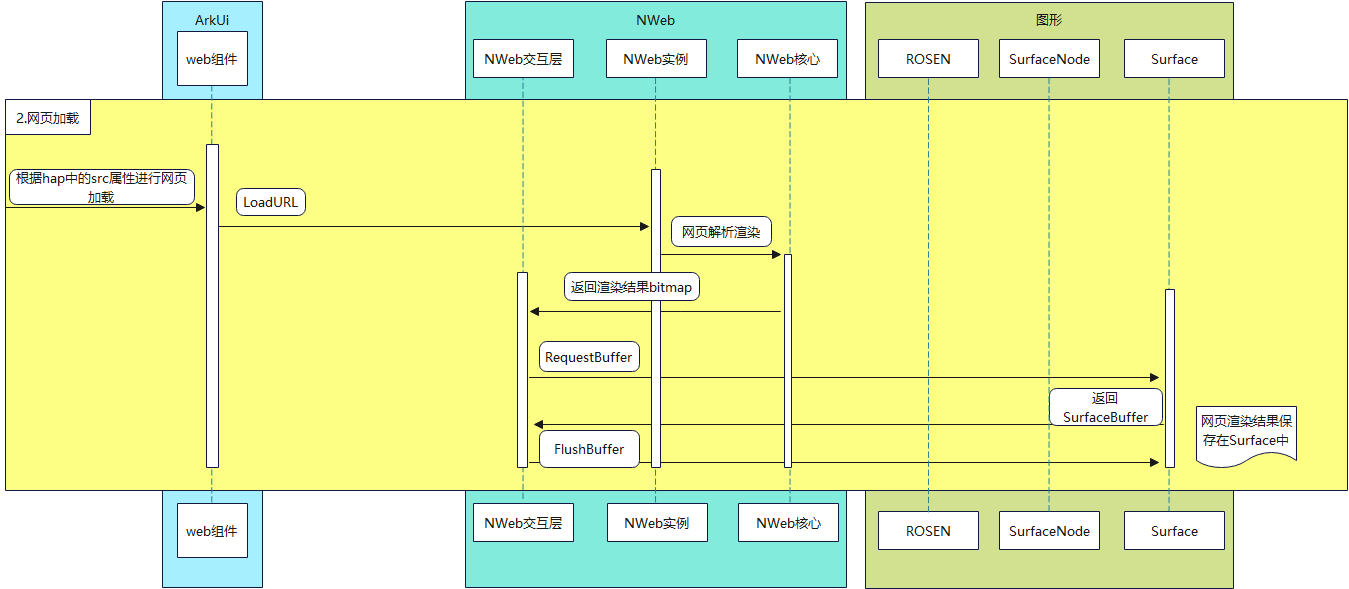

2. 网页加载。当NWeb实例创建完成，web组件会获取开发者提供的src属性值作为URL，并调用NWeb实例进行网页加载和渲染输出。主要流程为： Web组件调用NWeb实例的LoadURL接口开始网页加载。

   1. NWeb实例在核心中实现网页的解析、渲染、合成等一系列操作。

   2. 核心输出网页渲染结果，以bitmap的形式保存在cpu内存中。

   3. NWeb交互层调用Surface的RequestBuffer获取到SurfaceBuffer，将渲染结果拷贝到SurfaceBuffer中，再调用Surface的FlushBuffer接口将渲染结果上传到相应SurfaceNode当中。至此图形侧收到了NWeb的网页渲染结果。

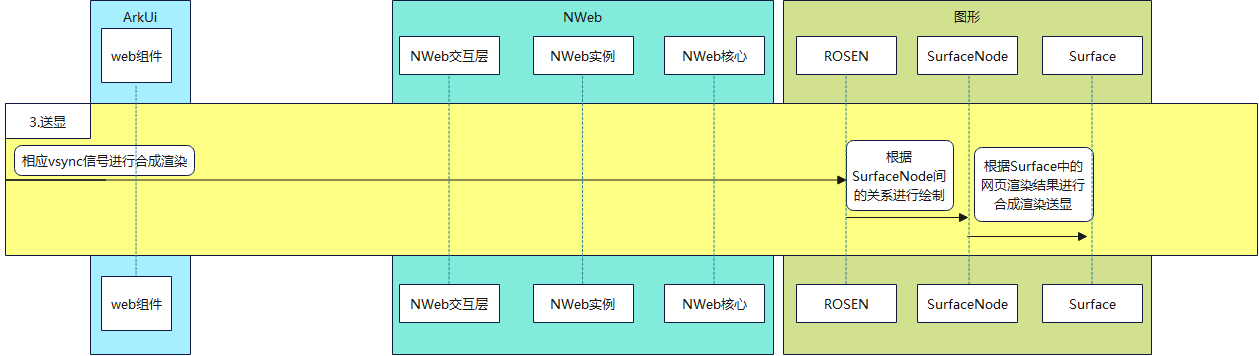

3. 送显。图形侧接收到vsync信号时，将根据SurfaceNode之间的相互关系，对相应的Surface中的内容进行融合渲染，此时将消费保存在Surface中的NWeb网页渲染结果，进而完成送显。这样得到的hap应用渲染结果中，就实现了web内容与其它native组件内容的融合渲染。



如果想要验证融合渲染效果，可编写hap应用同时调用web组件及其它native组件，观察不同组件在屏幕上显示的层级关系是否符合预期。

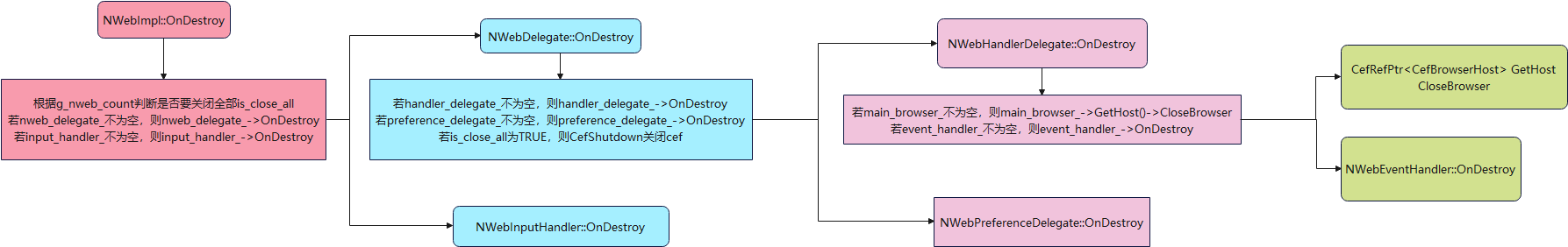

销毁流程

1. 从NWebImpl::OnDestroy开始，首先根据g_nweb_count计数是否为0，将is_close_all赋值为TRUE或FALSE，然后判断nweb_delegate是否为空，若不为空则销毁nweb_delegate即nweb_delegate_->OnDestroy，然后判断input_handler是否为空，若不为空则销毁input_handler即input_handler->OnDestroy。

2. 在销毁nweb_delegate时，判断handler_delegate是否为空，若不为空则销毁handler_delegate即handler_delegate_->OnDestroy，判断preference_delegate是否为空，若不为空则销毁preference_delegate即preference_delegate->OnDestroy，然后判断is_close_all是否为TRUE，若是则关闭cef即CefShutdown。

3. 在销毁handler_delegate时，判断main_browser是否为空，若不为空则销毁main_browser即main_browser_->GetHost()->CloseBrowser，判断event_handler是否为空，若不为空则销毁event_handler即event_handler->OnDestroy。



其他

目前web子系统还存在很多问题，如访问某些网站会因为验证证书失败而无法访问，浏览器APP所占用的内存会随着网页的增多而增加，但系统缺乏有效的回收内存的接口（此功能已在3.2beta2修复），下载功能尚不完善，对在线office支持较弱等。开发人员正在积极增强web子系统的功能，以便使开发者拥有更好的体验。在OpenHarmony社区上可以看到最新版本的web子系统中nwebview层的代码和NWeb.hap，如果有兴趣，可以自行研究。

OpenHarmony社区中webview模块 https://gitee.com/openharmony/web_webview/tree/master

参考文献

[1]web_webview. https://gitee.com/openharmony/web_webview

[2]CEF使用说明书(转).https://www.cnblogs.com/wxzai/p/16006770.html
